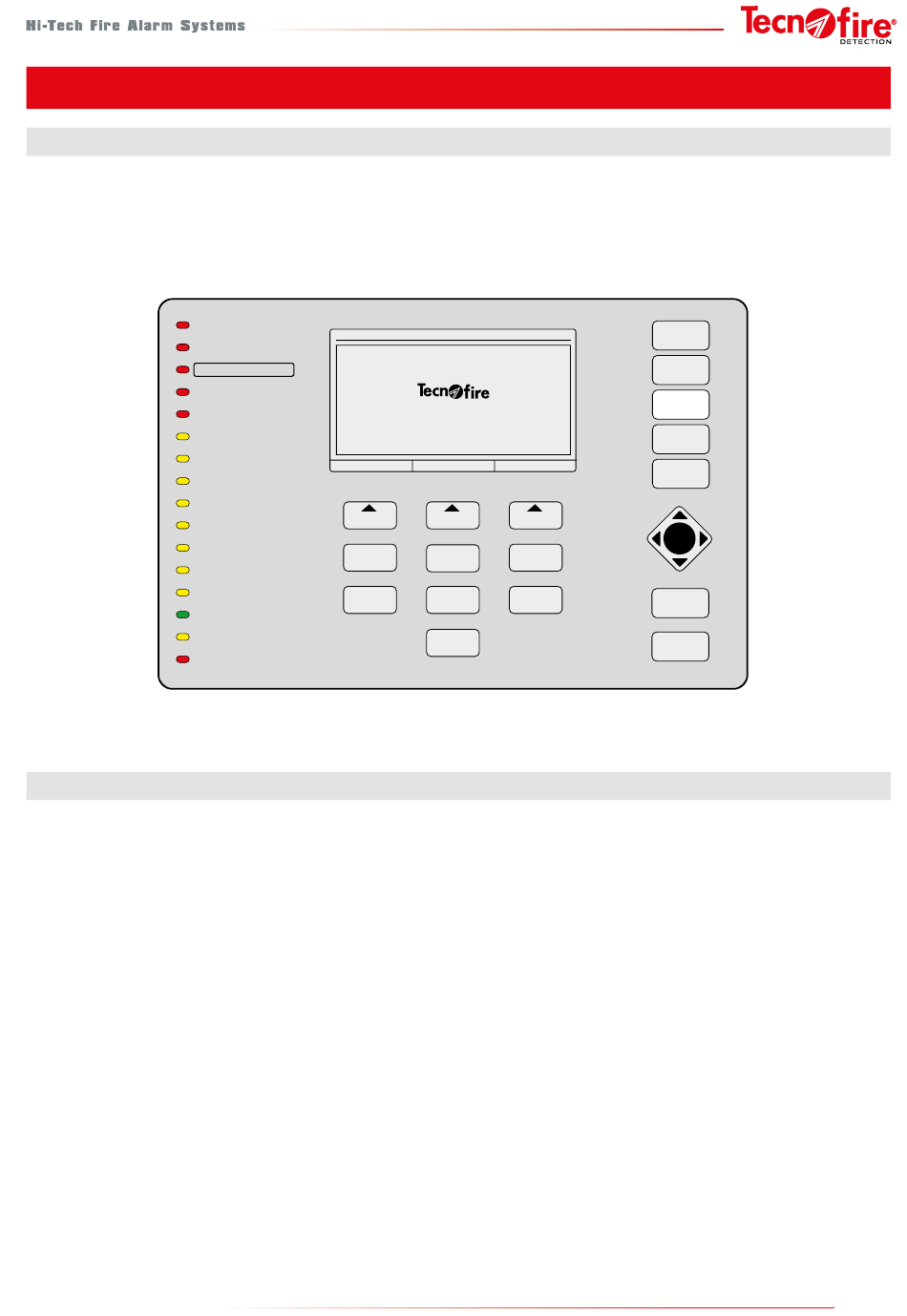

Die Benutzerschnittstelle der Zentrale besteht aus einem graphischen TFT-Farbdisplay mit 480 x 272 Pixel Aufl ösung, 16 Signal-LED,
5 Funktionstasten, 7 Navigationstasten und 10 Zahlentasten, mit denen der Benutzer das System verwalten kann.
Die Benutzerschnittstelle wird durch einen Lautsprecher ergänzt, der entsprechend der Betriebszustände der Zentrale akustische Alarme
oder, dank der Synthesefunktion, Sprachbenachrichtigungen erzeugt
ALARM
VORALARM
TECHN. ALARM
ALLGEM. FEHLER
STROMV.FEHLER
SYSTEMFEHLER
BATTERIE
SIRENEN GESTOPPT
SPERRUNG
SIRENEN-FEHLER/SPERR.
ÜE-FEHLER/SPERR.
ZONE WIRD GETESTET
ÜBERW ACHUNGSMODUS
NETZSPANNUNG OK
VERNETZTE GERÄTE
ÜBERTRAGUNG
Die Zentrale verwaltet 10 Zugangscodes, die 4 Zugriffsebenen zugeordnet sind: Ebene 1 (nicht durch Code geschützt), Ebene 2
(Benutzer), Ebene 3 (Installations- und Wartungspersonal) und Ebene 4 (Hersteller).
Zugriffsebene 1
Im Ruhezustand gewährt die Zentrale Zugriff auf die der Ebene 1 vorbehaltenen Funktionen, ohne dass ein Code eingegeben werden muss.
Die Zugriffsebene 1 ermöglicht die Ausführung der folgenden Operationen:
A - Zugang zu den höheren Ebenen mit den Tasten 1 oder 2 oder 3 und dem entsprechenden Code (Passwort)
B - Quittierung eines Alarms durch Drücken der QUITTIER-Taste
C- Anzeige der quittierten, laufenden und der in den Ereigniskategorienordnern gespeicherten Alarme
Zugriffsebene 2
Um auf Ebene 2 zuzugreifen, drücken Sie die Taste 1 und geben Sie den entsprechenden Benutzercode ein, dann drücken Sie die
Bestätigungstaste.
Die Zugriffsebene 2 erlaubt die Ausführung aller der Ebene 1 vorbehaltenen sowie die folgenden Funktionen:
A - Rückstellung der Alarmzentrale durch Drücken der RESET-Taste
B - Umschalten des Betriebsmodus der Zentrale (überwacht/nicht überwacht)
C - Manuelle Auslösung eines Evakuierungsalarms
D - Zugriff auf die der Ebene 2 vorbehaltenen Menüs
E - Stop und Start der Sirenen
TFA1-298 - TFA2-596 - TFA4-1192
3 - BENUTZERSCHNITTSTELLE
3-1 - Brandmeldezentrale
31/01/2023
Zugriffsebene 1
Brandmeldezentrale
Version: 3.0.30 DEU
Zentrale in Betrieb
Ebene 2
1
4
7
3-2 - Zugriffsebenen und Zugangscodes
08:00:00
Ebene 3
Ebene 4
2
3
6
5
8
9
0
RESET
EV AKUIERUNG
QUITTIERUNG
ÜBERW ACHT
STOP/RESET
SIRENEN
OK
ESC
BACK
9
