5
Installation
Anschluss der Wärmepumpe
Zwischen Wärmepumpe und Inneneinheit wird ein CAN-BUS-Signalka-
bel mit den Mindestmaßen 4 x 0,75 mm
von 30 m verlegt.
▶ Gurt (Klettband) lösen.
2 1

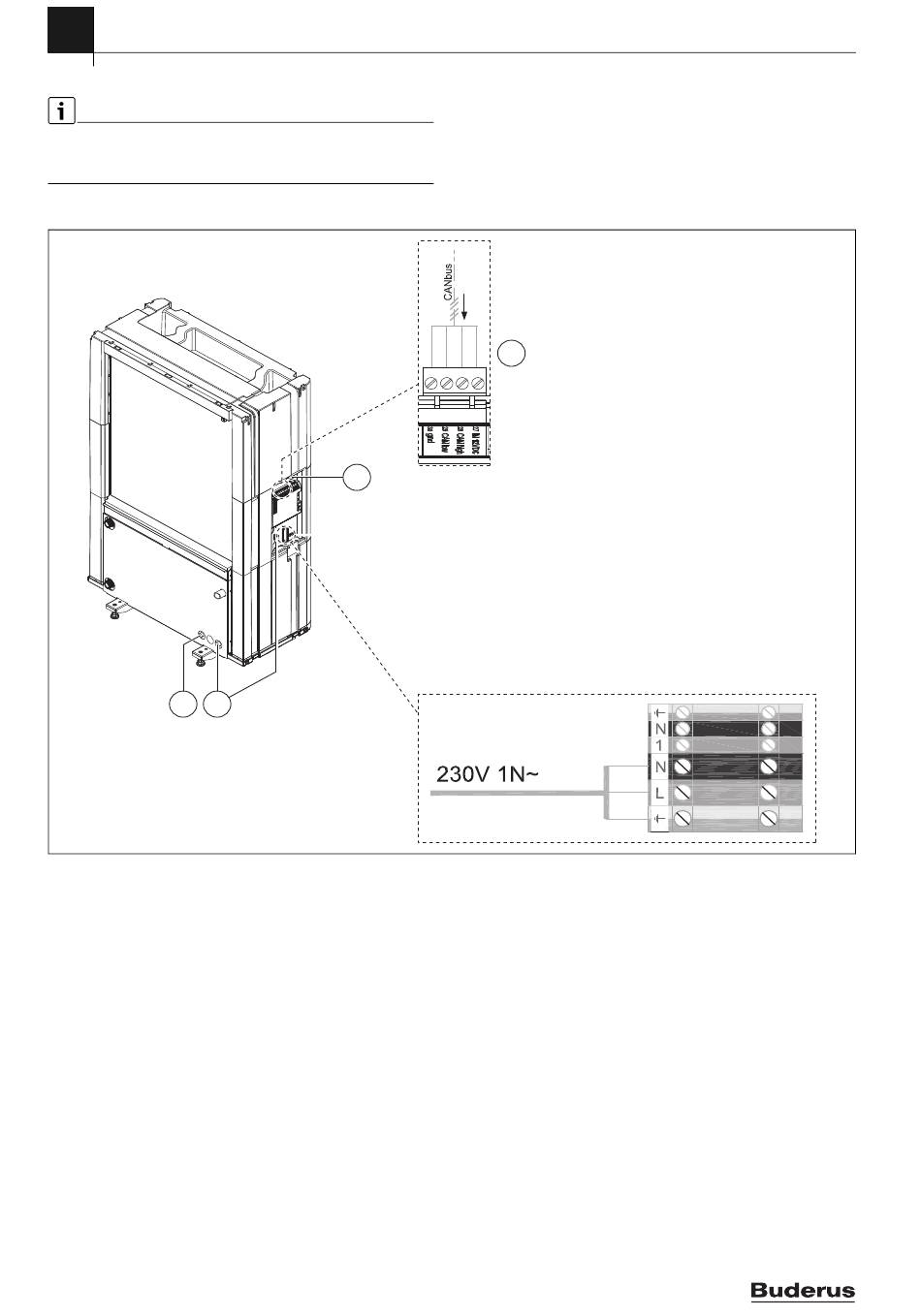

Bild 14 Kabelkanäle und Steuergerät
[1] Kabelkanal Netzanschluss
[2] Kabelkanal CAN-BUS
[3] CAN-BUS-Anschluss
12
2
und einer maximalen Länge
2
▶ Verschluss des Schaltkastens abnehmen.
▶ Anschlusskabel durch die Kabelkanäle führen. Bei Bedarf Zugfedern
verwenden.
▶ Kabel laut Schaltplan anschließen.
▶ Bei Bedarf alle Kabelbefestigungen nachziehen.
▶ Verschlussdeckel des Steuergeräts wieder anbringen.
▶ Gurt wieder anbringen.
3
