3.5 Produktübersicht

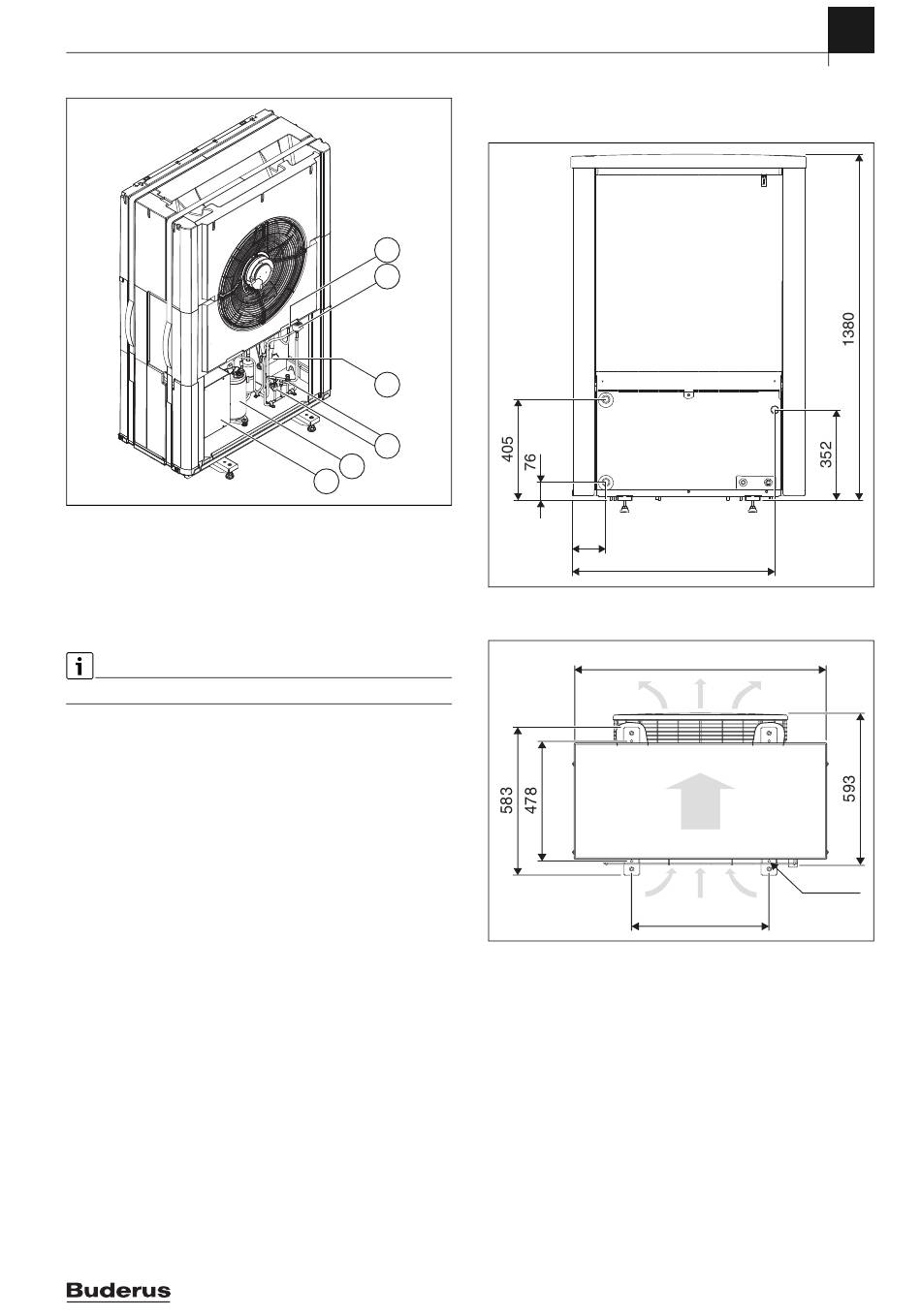

Bild 2 Produktübersicht
[1] Elektronisches Expansionsventil VR1
[2] Elektronisches Expansionsventil VR0
[3] 4-Wege-Ventil
[4] Druckwächter/Druckfühler
[5] Kompressor
[6] Inverter
Beschreibung für alle Größen gültig.
Logatherm WLW196i.2 AR S+ – 6721814933 2019/12
3.6
3.6.1
1
2
3
4
5
6
Bild 3
Bild 4
Produktbeschreibung

Abmessungen

Abmessungen der Wärmepumpenmodelle , ODU4.2i S+ -
ODU6.2i S+
99
836
Abmessungen und Anschlüsse der Wärmepumpenmodelle
ODU4.2i S+-ODU6.2i S+, Rückseite
938
510
Abmessungen der Wärmepumpenmodelle ODU4.2i S+-
ODU6.2i S+, Ansicht von oben
3
ø10,5
0010031852-001
5
