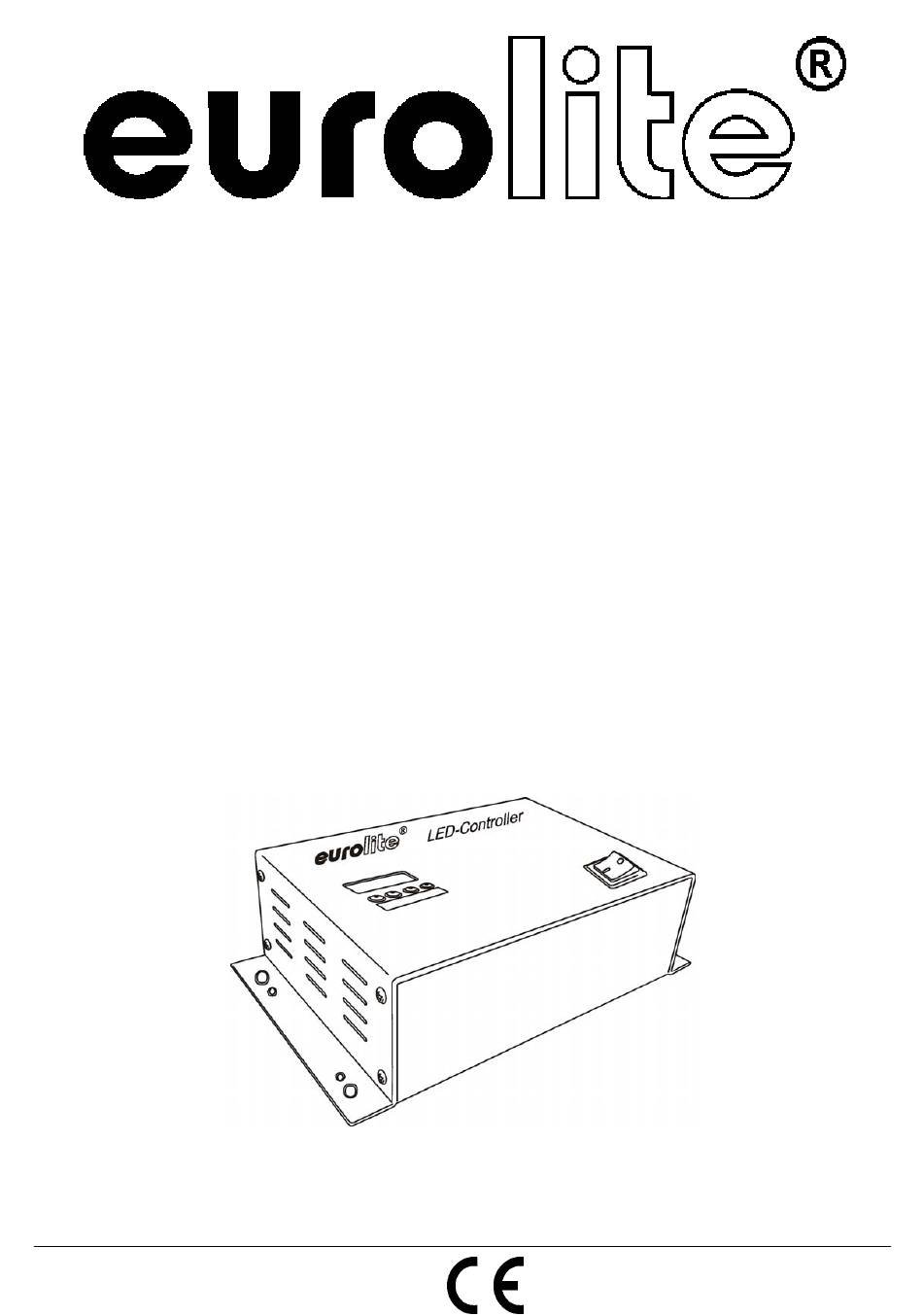

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED C-1 DMX-Controller Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
- Seite 2 DMX-protocol ............................... 18 Control Channels ............................18 CLEANING AND MAINTENANCE ......................... 19 TECHNICAL SPECIFICATIONS........................20 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/20 51928612_V_2_0.DOC...
- Seite 3 - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine EUROLITE LED C-1 DMX Lichtsteuerung entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
- Seite 4 Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden am Netzteil oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
- Seite 5 Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen). - - -m Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 0,5 Meter nicht unterschreiten! Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren! Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist.
- Seite 6 (8) DMX-512 OUT (9) DMX-512 IN (10) Signalanschluss (11) Netzanschluss INSTALLATION Montage BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. Das Gerät kann sowohl hängend als auch stehend installiert werden. Hängende Installation LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70)
- Seite 7 Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur.
- Seite 8 DMX Lichtsteuerung den Betrieb auf. Chaser Ein Chaser ist eine Aneinanderreihung von verschiedenen Programmen (Modi), die nacheinander abgespielt werden. Mit der EUROLITE LED C-1 DMX Lichtsteuerung lassen sich bis zu 13 verschiedene Chaser auswählen. Auswählen eines Chasers Drücken Sie die MODE Taste und wählen Sie den gewünschten Chaser.
- Seite 9 Nachdem Sie die Startadresse definiert haben, können Sie die LED C-1 DMX Lichtsteuerung über Ihren Controller ansteuern. Bitte beachten Sie: Schalten Sie die LED C-1 Leiste ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, blinkt die Kontroll-LED. Werden keine Daten empfangen, leuchtet die Kontroll-LED permanent.
- Seite 10 -wenn kein 3-poliges XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse der LED C- 1 Leiste gesteckt wurde. -wenn der Controller ausgeschaltet oder defekt ist. -das Kabel oder der Stecker defekt ist oder das Signalkabel nicht richtig eingesteckt ist. Ω Achtung: Am letzten Projektor muss die DMX-Leitung durch einen 120 .
- Seite 11 Y = Yellow (gelb) B = Blue (blau) P = Purple (violet) C = Cyan (cyan) W = White (weiß) REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
- Seite 12 - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED C-1 DMX Lighting Controller. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
- Seite 13 Please make sure that there are no obvious transport damages. Should you notice any damages on the power unit or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class III. The device always has to be operated with an appropriate transformer.
- Seite 14 The maximum ambient temperature t = 45° C must never be exceeded. Operate the device only after having familiarized with its functions. Do not permit operation by persons not qualified for operating the device. Most damages are the result of unprofessional operation! Please use the original packaging if the device is to be transported.
- Seite 15 INSTALLATION Rigging DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. The device can be installed on the ground or on the wall or ceiling. Hanging installation DANGER TO LIFE! Please consider the EN 60598-2-17 and the respective national norms during the...
- Seite 16 Attention: A booster must be installed after every 15 LED Panels 60 x 60cm, or 30 LED Panels 60 x 30cm for signal enforcement. OPERATION After you connected the effect to the mains, the EUROLITE LED C-1 DMX Lighting Controller starts running. 16/20 51928612_V_2_0.DOC...
- Seite 17 Stand Alone operation In the Stand Alone mode, the LED C-1 DMX Lighting Controller can be used without controller. DMX-controlled operation You can control the projectors individually via your DMX-controller. Every DMX-channel has a different occupation with different features.
- Seite 18 LED lights up permanently. This situation can occur if: - the 3 PIN XLR plug (cable with DMX signal from controller) is not connected with the input of the LED C-1 DMX Lighting Controller. - the controller is switched off or defective, if the cable or connector is defective or the signal wires are swap in the input connector.
- Seite 19 Channel 4 Value: Option Value: Option 0-11 R + G 132-143 Y + B 12-23 R + Y 144-155 Y + P 24-35 R + B 156-167 Y +C 36-47 R + P 168-179 Y +W 48-59 R + C 180-191 B +P 60-71 R + W...
- Seite 20 Should you have further questions, please contact your dealer. TECHNICAL SPECIFICATIONS Power supply: 230 V AC, 50 Hz ~ via 9-12 V DC, 500 mA power unit included in the delivery Power consumption: Dimensions (LxWxH): 210 x 130 x 50 mm Weight: 1 kg Please note: Every information is subject to change without prior notice.
