maXim Handbuch V1.1
Anmerkung: Die maXim Modelle S, M & MP verfügen über keinen Anschluss für eine zweite
Pultleuchte (8) und keinen zweiten DMX-Ausgang (9). VGA-Ausgang und Diskettenlaufwerk sind
für S & M Modelle optional erhältlich.
1 NETZSCHALTER
2 NETZANSCHLUSS MIT SICHERUNG
Das maXim verfügt über ein internes Universalnetzteil für Versorgungsspannungen von 85V- 260V
bei 47-63Hz. Die Hauptsicherung (0.5 Ampere, träge) befindet sich in einer kleinen Schublade
seitlich der Netzbuchse. Eine Ersatzsicherung befindet sich ebenfalls in dieser Schublade.
3 PULTLEUCHTE
Anschlussmöglichkeit für eine Pultleuchte. Kurzschlussfester Anschluss mit interner
selbstrücksetzender Temperatursicherung.
4 AUDIO EINGANG
Der Audioeingang (notwendig für STL Steuerung) ist als Chinch Steckbuchse ausgeführt: 1 Volt
RMS (line level). Zur Verwendung des Audioeingangs siehe Kapitel: "SOUND TO LIGHT".
5 DMX-512
Der XLR-5-pol Steckverbinder des DMX-512 Ausgangs hat zwei Funktionen:
•
als DMX Ausgang für die DMX-Linie 1 (Kanäle: 1-512)
•
als serielle Schnittstelle für Firmware Updates.
6 VIDEO
An den Videoausgang (optional bei maXim S & M Modellen) können Sie jeden Standard SVGA
Computer Monitor anschließen. Weitere Details entnehmen Sie dem Kapitel "UTILITIES".
7 DISKETTENLAUFWERK
Zur Datensicherung ist das maXim ist mit einem 3,5" Laufwerk (HD, 1,44MB) ausgestattet (optional
bei maXim S & M Modellen). Weitere Details entnehmen Sie dem Kapitel "UTILITIES".
8 DMX-512 (L, XL, XXL MODELLE)
DMX Ausgang für die DMX-Linie 2 (Kanäle 513-1024).
9 PULTLEUCHTE (L, XL, XXL MODELLE)
Anschlussmöglichkeit für eine Pultleuchte. Kurzschlussfester Anschluss mit interner
selbstrücksetzender Temperatursicherung.
10 RESETTASTER ((
Für den unwahrscheinliche Fall, dass Ihr maXim auf keine Eingaben mehr reagiert und auch ein
Softwarerest nicht möglich sit, befindet sich auf der Pultrückseite ein versenkter Resettaster.
Schalten Sie das Pult aus, entfernen Sie den Netzstecker und drücken Sie den Taster.
Feiner Lichttechnik GmbH – Donaustauferstrasse 93 – 93059 Regensburg
17.0 RÜCKSEITE
9 8 7
10

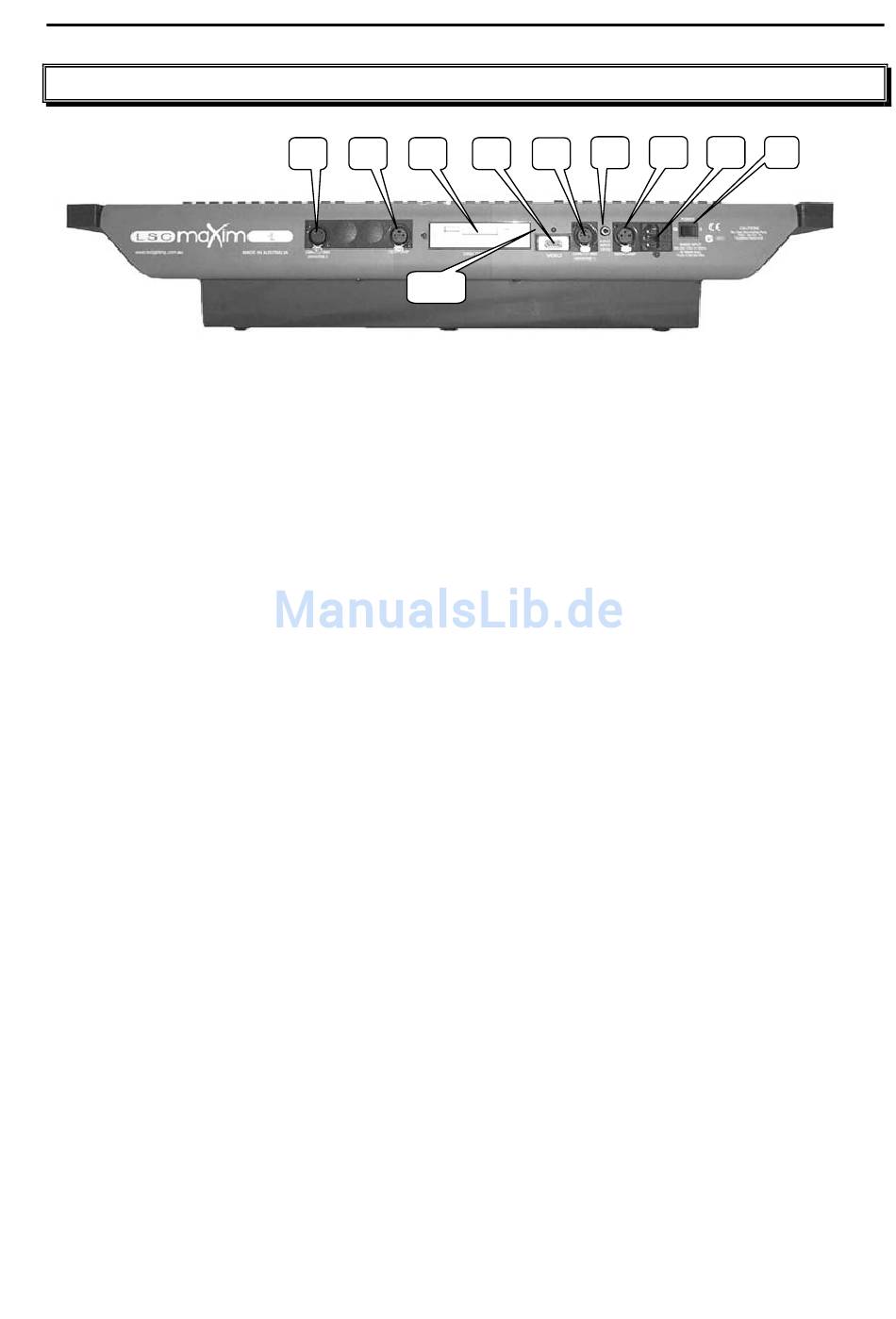

Rückansicht eines maXim L.
