EINFÜHREN DES DRAHTES IN DEN VORSCHUB
1. Öffnen Sie die Spulenabdeckung und lösen Sie die Verriegelung D2 am
Spulenhalter D1. Setzen Sie das Reduzierstück für die Drahtspule D3 und
die Drahtspule darauf ein und sichern Sie es mit der Verriegelung D2.
Vergewissern Sie sich zuvor, dass der Dorn in das entsprechende Loch
im Drahtreduzierstück oder in der Spule eingesetzt ist.
2. Falls erforderlich, kann die Bremskraft mit der Schraube D4 so eingestellt
werden, dass der Draht nicht von der Spule abrollt, nachdem der
Drahtvorschub gestoppt wurde.
3. Schneiden Sie das Ende des Drahtes, der am Rand der Spule befestigt
ist, ab und führen Sie ihn durch die Riemenscheiben E5 und etwa 5 cm in
das Innere des EURO-Anschlussrohrs E4 in den Bovden E3 ein.
Überprüfen Sie, ob der Draht in der richtigen Rille der Riemenscheibe
verläuft.
4. Klappen Sie die Druckarme E2 herunter und bringen Sie die Spannmuttern
E1 wieder in die senkrechte Position.
5. Stellen Sie den Druck der Spannmutter so ein, dass sich der Draht
reibungslos bewegen lässt, ohne dass er verformt wird. Drücken Sie den
Knopf A13, der sich im Vorschubbereich der Maschine befindet, um den
Vorschubmotor zu starten. Die Einstellschraube befindet sich unter den
Kunststoffschrauben E1.
6. Die Spulenbremse wird vom Hersteller eingestellt. Falls erforderlich, kann
sie mit der Schraube D4 so eingestellt werden, dass die Spule beim
Anhalten des Vorschubs rechtzeitig stoppt und der Draht nicht zu locker
wird.
Eine
Vorschubmechanismus unnötig und kann dazu führen, dass der Draht in
den Rollen rutscht.
Artikel.
Beschreibung
D1
Spulenhalter
D2
Sicherung
Reduzierstück
D3
Drahtspulen
Schraube - Einstellung der
D4
Bremskraft
EINSTELLEN DER SPANNKRAFT DER VORSCHUBROLLEN
Die Höhe der Spannkraft der Vorschubrollen ist wichtig für den zuverlässigen
Betrieb des Vorschubmechanismus.
Die Höhe der Kraft hängt von der Art des Schweißdrahtes ab, für Aluminium-
oder Rohrdraht wählen wir eine geringere Spannkraft.
ALFA IN a.s. ©
zu
fest
angezogene
für
14/39
Bremse
belastet

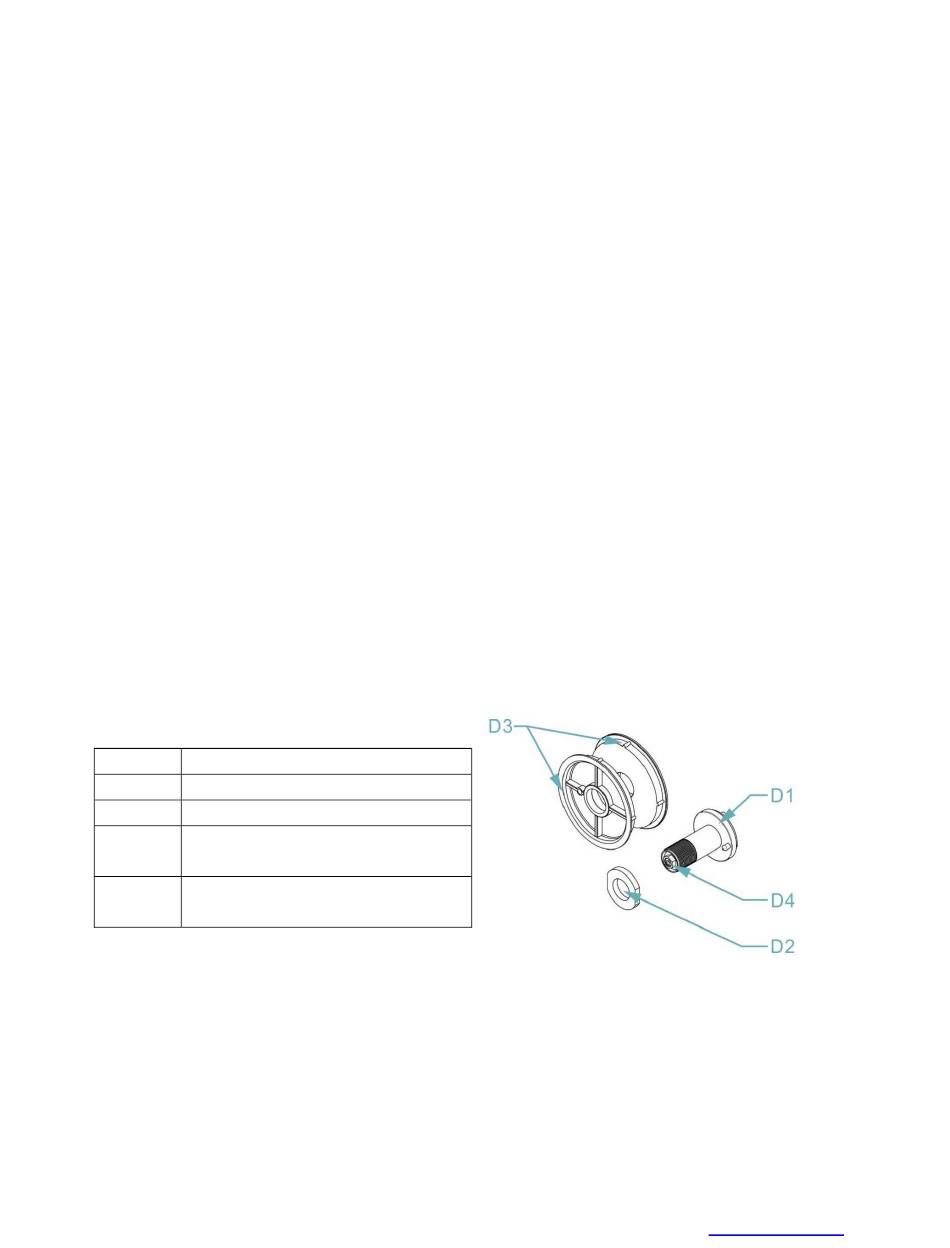

Abbildung 5 - Drahtspulenhalter
jedoch
den
www.alfain.eu
