DRAHTDURCHMESSER
Alle ALFA IN MIG/MAG-Maschinen verwenden Scheiben mit zwei Rillen. Diese
Rillen sind für zwei verschiedene Drahtdurchmesser (z.B. 0,8 und 1,0 mm)
ausgelegt. Die Rillen können durch Abnehmen und Drehen der Riemenscheiben
oder durch Verwendung anderer Riemenscheiben mit Rillen in den gewünschten
Abmessungen gewechselt werden.
1. Lösen Sie die Spannmuttern E1 zur Vorderseite des Viersäulenschlittens,
die Druckrollen E2 öffnen sich nach oben.
2. Schrauben
Riemenscheibe.
3. Wenn die Riemenscheibe eine geeignete Rille aufweist, drehen Sie sie
um, setzen Sie sie wieder auf die Welle und befestigen Sie sie durch
Einschrauben des Teils.
VORSCHUBEINSTELLUNG FÜR ALUMINIUMDRAHT
1. Tauschen Sie die Rollen G2 gegen Rollen G2 mit U-Profil der Nut zum AL-
Schweißen aus.
2. Die Mutter G5 auf den EURO-Stecker aufsetzen.
3. Ersetzen Sie den auf Stahl verwendeten Brenner durch einen
Aluminiumbrenner oder ersetzen Sie zumindest das Brennerkabel durch
ein Teflonkabel.
4. Entfernen Sie die Kapillare aus dem EURO G1-Anschluss.
5. Das Ende des Teflon-Bowdenzuges so kürzen, dass es sich in der Nähe
der Vorschubrolle G2 befindet. Spannzange G3, O-Ring G4, Mutter G5 auf
die Spitze des Messingrohrs G7 des Teflonzugs zur Stabilisierung G7
aufschrauben. Mutter G5 festziehen.
Setzen Sie den Brenner auf den EURO-Anschluss G1 und stecken Sie das
Kabel

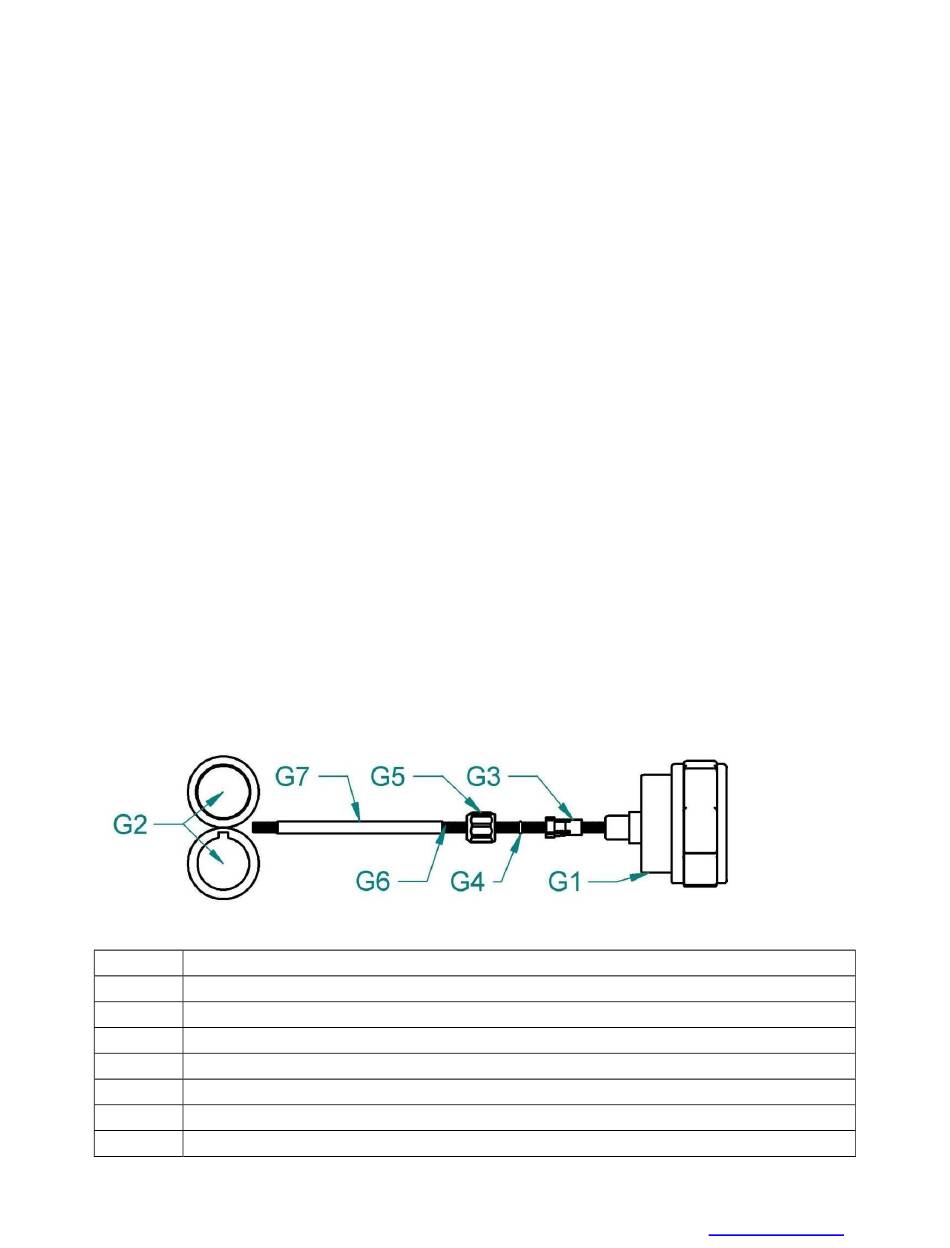

Abbildung 4 - Vorschubeinstellung für Aluminiumdraht
Artikel.
Beschreibung
G1
EURO-Stecker
G2
Drahtvorschub-Riemenscheiben
G3
Bovden-Endkappe für 4,0mm, 4,7mm Außendurchmesser
G4
O-Ring 3,5x1,5mm
G5
EURO-Anschlussmutter
G6
Teflon-Bovden
G7
Bovdenstütze - Messingrohr
ALFA IN a.s. ©
Sie
das
Verschlussteil
13/39
ab
und
entfernen
Sie
die
hinein.
www.alfain.eu
