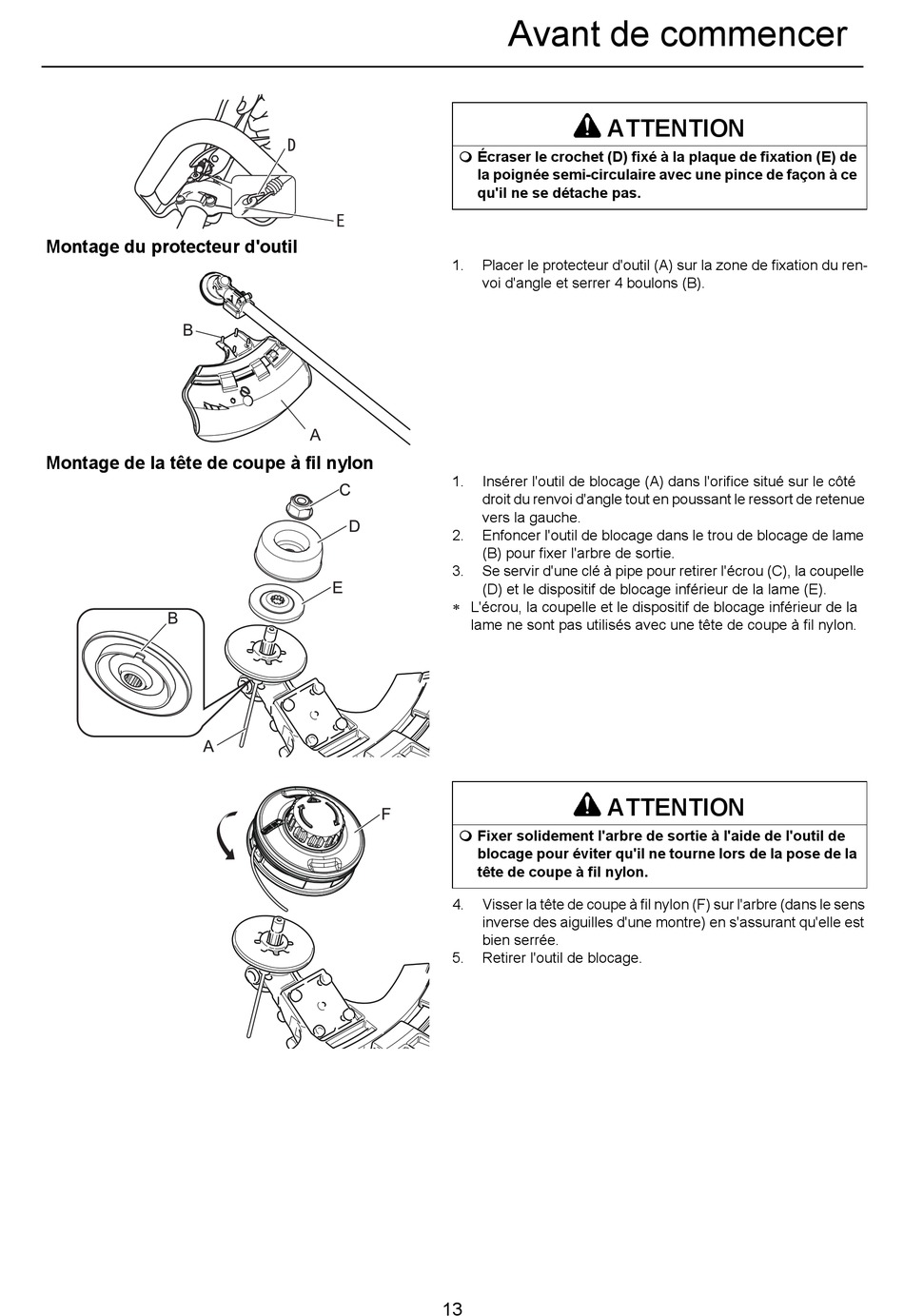

Montage du protecteur d'outil
Montage de la tête de coupe à fil nylon
Avant de commencer
ATTENTION
Écraser le crochet (D) fixé à la plaque de fixation (E) de
la poignée semi-circulaire avec une pince de façon à ce
qu'il ne se détache pas.
1.
Placer le protecteur d'outil (A) sur la zone de fixation du ren-
voi d'angle et serrer 4 boulons (B).
1.
Insérer l'outil de blocage (A) dans l'orifice situé sur le côté
droit du renvoi d'angle tout en poussant le ressort de retenue
vers la gauche.
2.
Enfoncer l'outil de blocage dans le trou de blocage de lame
(B) pour fixer l'arbre de sortie.
3.
Se servir d'une clé à pipe pour retirer l'écrou (C), la coupelle
(D) et le dispositif de blocage inférieur de la lame (E).
L'écrou, la coupelle et le dispositif de blocage inférieur de la
lame ne sont pas utilisés avec une tête de coupe à fil nylon.
ATTENTION
Fixer solidement l'arbre de sortie à l'aide de l'outil de
blocage pour éviter qu'il ne tourne lors de la pose de la
tête de coupe à fil nylon.
4.
Visser la tête de coupe à fil nylon (F) sur l'arbre (dans le sens
inverse des aiguilles d'une montre) en s'assurant qu'elle est
bien serrée.
5.
Retirer l'outil de blocage.
13
