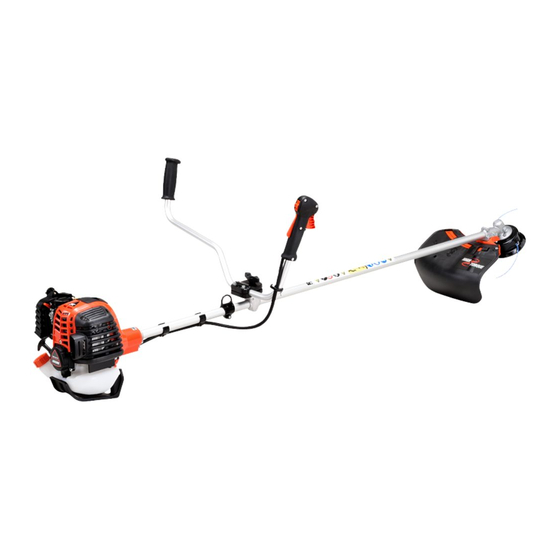

- Seite 1 1Schutzabdeckung DEUTSCH (Original Gebrauchsanleitung) BEDIENUNGSANLEITUNG RASENTRIMMER/MOTORSENSE SRM-3611T WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS RISIKO SCHWERER VERLETZUNGEN.
- Seite 2 Inhalt Sichere Verwendung des Produkts ..................3 Beschreibung........................8 Bevor Sie beginnen ......................9 Packliste ........................9 Zusammenbau....................... 9 Rundgriff-Version......................10 U-Griff-Version......................10 Montage des Schutzschilds ..................11 Montage des Nylonfadenkopfs ..................11 Ausrichten der Balance....................11 Bereitstellen des Kraftstoffs ..................12 Bedienung des Motors......................
- Seite 3 Sichere Verwendung des Produkts Sichere Verwendung des Produkts Wichtige Informationen WARNUNG Lesen Sie unbedingt die Bedienungsanleitung, bevor Sie das Produkt verwenden. Allgemeines zu dieser Bedienungsanleitung Diese Bedienungsanleitung enthält wichtige Informationen über Montage, Bedienung und Instandhaltung Ihres Produkts. Bitte lesen Sie sie sorgfältig durch, und machen Sie sich mit dem Inhalt vertraut. ...
- Seite 4 Sichere Verwendung des Produkts WARNUNG Vibration und Kälte Es wird vermutet, dass das Raynaud-Syndrom, das die Finger mancher Menschen befällt, durch stark vibrierende Arbeitsgeräte und Arbeiten bei Kälte herbeigeführt wird. Durch stark vibrierende Arbeitsgeräte und dem Arbeiten bei Kälte kann sich ein Prickeln und Brennen bemerkbar machen, dem sich Farblosigkeit und Gefühllosigkeit der Finger anschließen.
- Seite 5 Sichere Verwendung des Produkts WARNUNG Schutzausrüstung tragen Tragen Sie beim Arbeiten mit dem Trimmer immer die folgende Schutzausrüstung: 1. Kopfschutz (Helm): schützt den Kopf 2. Gehörschutzbügel oder Ohrenstöpsel: schützen das Gehör 3. Schutzbrille: schützt die Augen 4. Gesichtsschutzschild: schützt das Gesicht 5.
- Seite 6 Sichere Verwendung des Produkts Sonstige Kennzeichnungen HINWEIS WICHTIG Kreis mit umgekehrtem Hinweise dieser Art enthalten Tipps Umrahmter Text mit der Überschrift Schrägstrich bedeutet, zur Verwendung, Pflege und Wartung „WICHTIG“ enthält wichtige dass das Dargestellte des Produkts. Informationen zur Verwendung, unzulässig ist. Überprüfung, Wartung und Lagerung des in dieser Anleitung beschriebenen Produkts.
- Seite 7 Sichere Verwendung des Produkts Symbol Beschreibung des Symbols Symbol Beschreibung des Symbols Nicht in Räumen mit Garantierter schlechter Belüftung Schallleistungspegel verwenden Achtung, Brandgefahr Motorstart Achtung, Stromschlag-Gefahr Kraftstoffpumpe Sicherheitsaufkleber Die in dieser Anleitung beschriebenen Produkte sind mit dem unten dargestellten Sicherheitsaufkleber versehen. Machen Sie sich die Bedeutung des Sicherheitsaufklebers bewusst, bevor Sie das Produkt verwenden.
- Seite 8 Beschreibung Beschreibung Winkelgetriebe Ermöglicht es, den Winkel der Stoppschalter Schiebeschalter, der oben am Gehäuse Rotationsachse zu andern. des Gashebels montiert ist. Schalter für den Betrieb Schneidvorrichtung Nylonfadenkopf zum Schneiden nach vorn auf „RUN", zum Stoppen des Motors nach von Gras und Unkraut. hinten auf „STOP"...
- Seite 9 Bevor Sie beginnen Bevor Sie beginnen Packliste Die nachfolgend aufgeführten Einzelteile sind in der Verpackung enthalten. Überprüfen Sie nach dem Auspacken die Vollständigkeit des Inhalts. Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind. 1.
- Seite 10 Bevor Sie beginnen Rundgriff-Version Befestigung des Rundgriffs Befestigen Sie den Rundgriff (A) und die Halterung (C) am Antriebswellenrohr. Richten Sie den Griff in eine für das Arbeiten bequeme Position aus, und ziehen Sie die Bolzen (B) fest. E: Pfeil F: Zum Motor VORSICHT ...
- Seite 11 Bevor Sie beginnen Montage des Schutzschilds Befestigen Sie das Schutzschild (A) am Winkelgetriebe und ziehen Sie die 4 Schrauben (B) fest. Montage des Nylonfadenkopfs Stecken Sie das Arretierwerkzeug (A) in das Loch auf der rechten Seite des Winkelgetriebes. Drücken Sie dabei die Rückhaltefeder nach links.
- Seite 12 Bevor Sie beginnen Der mitgelieferte Schultergurt ist für Personen mit einer Größe von 150 bis 195 cm und einem einem Bauchumfang von 60 bis 140 cm geeignet. Tragen Sie den Schultergurt, wenn dies in dieser Bedienungsanleitung empfohlen oder vorgeschrieben wird. Justieren Sie sowohl den Gurt als auch die Trageöse (A) am Gerät so, dass das Gerät mit der Schneidvorrichtung einige Zentimeter über dem Boden (B) hängt.
- Seite 13 Bevor Sie beginnen Kraftstoff Empfohlenes Mischverhältnis: 50 : 1 (2%) Öl nach ISO-L-EGD Standard (ISO 13738), JASO FC, FD und von ECHO empfohlenes Öl. Verwenden Sie niemals Zweitaktöl, das für wassergekühlte Motoren oder Motorradmotoren vorgesehen ist. Mischen Sie den Kraftstoff nicht direkt im Motor-Kraftstofftank.
- Seite 14 Bedienung des Motors Bedienung des Motors Starten des Motors WARNUNG Befolgen Sie beim Starten des Motors unbedingt die folgenden Sicherheitsregeln: Entfernen Sie sich mindestens 3 m von der Stelle, an der die Betankung erfolgte. Platzieren Sie das Produkt an einem ebenen, gut belüfteten Ort. ...
- Seite 15 Bedienung des Motors Stellen Sie den Chokehebel (F) auf die Position „Kaltstart" (E). Betätigen Sie die Kraftstoffpumpe (H) so oft (drücken und loslassen), bis sie Kraftstoff angesaugt hat. Halten Sie das Gerät möglichst nahe am Motor (siehe Abbildung), nachdem Sie die Sicherheit des Ortes überprüft haben, und ziehen Sie mehrmals am Startergriff (I).
- Seite 16 Trimmen Trimmen GEFAHR Stellen Sie den Motor sofort ab, wenn die Schneidvorrichtung blockiert wird. Wenn die Blockade beseitigt wird und die Schneidvorrichtung plötzlich anläuft, kann es zu schweren Verletzungen kommen. Verwenden Sie das Produkt niemals ohne den daran befestigten Schutzschild. Von der Schneidvorrichtung abprallende Gegenstände können Unfälle mit schweren Verletzungen verursachen.
- Seite 17 Trimmen Verwendung des Schultergurts Hängen Sie den Trimmer immer ordnungsgemäß am Schultergurt auf. Schließen Sie den Hüftgurt (U-Griff-Version). Der Gurt muss eng anliegen. Befestigen Sie das Gerät am Schultergurt. Rundgriff-Version Legen Sie den Schultergurt über die linke Schulter, und stellen Sie die Riemen so ein, dass sich die knapp unterhalb der Hüfte befindet.
- Seite 18 Trimmen immer am unteren Bereich der Pflanze an, da sich die Pflanze sonst evtl. nur beugt und wieder aufrichtet und sich im Nylonfaden verfangen könnte. Anstatt das Unkraut sofort durchzuschneiden, führen Sie das Ende des Nylonfadens allmählich durch den Unkrauthalm. Winkel zur Wand Schneidgut Schräg gestellte Schneidvorrichtung...
- Seite 19 Trimmen Achten Sie darauf, dass der Nylonfaden nicht mit beschädigtem Zaundraht in Berührung kommt. Durch den Trimmer abgebrochene Drahtstücke können mit hoher Geschwindigkeit durch die Luft geschleudert werden. Einfaches Trimmen mit Metallmesser WARNUNG Befolgen Sie beim Trimmen die folgenden Anweisungen: ...
- Seite 20 Trimmen Unkraut mähen Beim Mähen wird die Schneidvorrichtung in einem horizontalen Bogen geschwungen. Dadurch lassen sich große Bereiche rasch von Gras und Unkraut befreien. Die Sensenmethode eignet sich jedoch nicht zum Mähen von hohem, zähem Unkraut oder holzhaltiger Vegetation. ...
- Seite 21 Wartung und Pflege Wartung und Pflege WARNUNG Beachten Sie die folgenden Sicherheitsregeln, wenn Sie das Produkt nach der Verwendung überprüfen bzw. warten: Schalten Sie den Motor ab und überprüfen bzw. warten Sie das Produkt erst dann, wenn der Motor abgekühlt ist. Andernfalls können Sie sich verbrennen.
- Seite 22 Wartung und Pflege Reinigen des Luftfilters Schließen Sie den Choke. Lösen Sie die Verriegelung der Luftfilterabdeckung und entfernen Sie die Luftfilterabdeckung (B). Entfernen Sie den Luftfilter (A) (befindet sich unter der Luftfilterabdeckung). Reinigen Sie den Filter von der Vergaserseite durch Abbürsten oder mittels Druckluft.
- Seite 23 Wartung und Pflege drehen. Lassen Sie den Motor noch mehrmals abwechselnd bei Vollgas und im Leerlauf laufen. Vergewissern Sie sich, dass die Schneidvorrichtung im Leerlauf aufhört, sich zu bewegen. Wenn Sie einen Drehzahlmesser haben, stellen Sie die Leerlaufanschlagschraube nach den Angaben im Abschnitt „Technische Daten"...
- Seite 24 Wartung und Pflege Überprüfen des Kraftstoffsystems Überprüfen Sie diesen Punkt vor jeder Verwendung. Vergewissern Sie sich nach jeder Betankung, dass kein Kraftstoff an den Leitungen (A), Dichtungen (B) oder am Tankdeckel (C) austritt. Wenn Kraftstoff oder Kraftstoffdämpfe austreten, besteht Brandgefahr.
- Seite 25 Wartung und Pflege Montage des Messers (option) WARNUNG Tragen Sie beim Arbeiten mit dem Trimmermesser robuste Handschuhe. Wenn während eines Trimmereinsatzes ein Trimmermesser ausgetauscht werden muss, vergewissern Sie sich, dass der Motor zuvor ausgeschaltet wurde und das Messer zum Stillstand gekommen ist. ...
- Seite 26 Wartung und Pflege Überprüfen des Messers Verwenden Sie nur Messer, die vom Hersteller für dieses Modell vorgesehen sind. Wenn das Messer einen Riss aufweist, ersetzen Sie es sofort durch ein neues. Achten Sie darauf, dass das Messer gemäß den Anweisungen montiert wird.
- Seite 27 Wartung und Pflege Drücken Sie die Rückhaltestifte (an beiden Seiten) nach innen, und entfernen Sie den Deckel. Es ist leichter, ein Teil nach dem anderen zu entfernen. Entfernen Sie die Fadenspule. Wenn der Nylonfaden auf der Spule aufgebraucht ist, entfernen Sie den Rest des Fadens, und wickeln Sie den neuen Faden gemäß...
- Seite 28 Wartung und Pflege Fehlerbehebung WICHTIG Verwenden Sie nur Original-Ersatzteile und -Verbrauchsprodukte, die für das Gerät zugelassen sind. Die Verwendung von Teilen anderer Hersteller oder nicht zugelassener Produkte kann zu Fehlfunktionen führen. Problem Diagnose Ursache Lösung Der Motor lässt Im Kraftstofftank ist kein Kraftstoff Kraftstoffversorgung sich nicht starten.
- Seite 29 Wartung und Pflege Hersteller: YAMABIKO CORPORATION 1-7-2 Suehirocho, Ohme, Tokio 198-8760 JAPAN Autorisierter Repräsentant in Europa: CERTIFICATION EXPERTS B.V. P.O. box 5047, Merwedeweg 2, 3621 LR Breukelen, Niederlande LAGERUNG Langfristige Lagerung (30 Tage und länger) WARNUNG Lagern Sie das Gerät nicht in verschlossenen Räumen, aus denen Kraftstoffverdunstungen nicht entweichen können, und nicht in der Nähe von Flammen oder Funken.
- Seite 30 Benzin mit mindestens 89 Oktan. Verwenden Sie keinen Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol. Öl Motoröl für luftgekühlte Zweitaktmotoren. Öl nach ISO- L-EGD-Norm (ISO 13738), JASO FC, FD und von ECHO empfohlenes Öl. Mischverhältnis 50:1 (2 %) Schneidvorrichtung: Nylonfaden-Schneidkopf (Schneidbreite) Z-5 (508) Gewinde Linksgewinde M10×1,25...
- Seite 31 Diese Konformitätserklärung wird unter der alleinigen Verantwortung des Herstellers erstellt. erklärt, dass das nachstehend spezifizierte neue Gerät: RASENTRIMMER/MOTORSENSE Marke: ECHO Typ: SRM-3611T Folgendes erfüllt: * Anforderungen der Richtlinie 2006/42/EG (Verwendung der harmonisierten Norm EN ISO 11806-1: 2011) * Anforderungen der Richtlinie 2014/30/EU (Anwendung der harmonisierten Norm EN ISO 14982: 2009)
- Seite 32 1-7-2 Suehirocho, Ohme, Tokio 198-8760 JAPAN TELEFON: 81-428-32-6118. FAX: 81-428-32-6145. X750283-3900 © 2021...
