Greenline-Laser 1 Pro

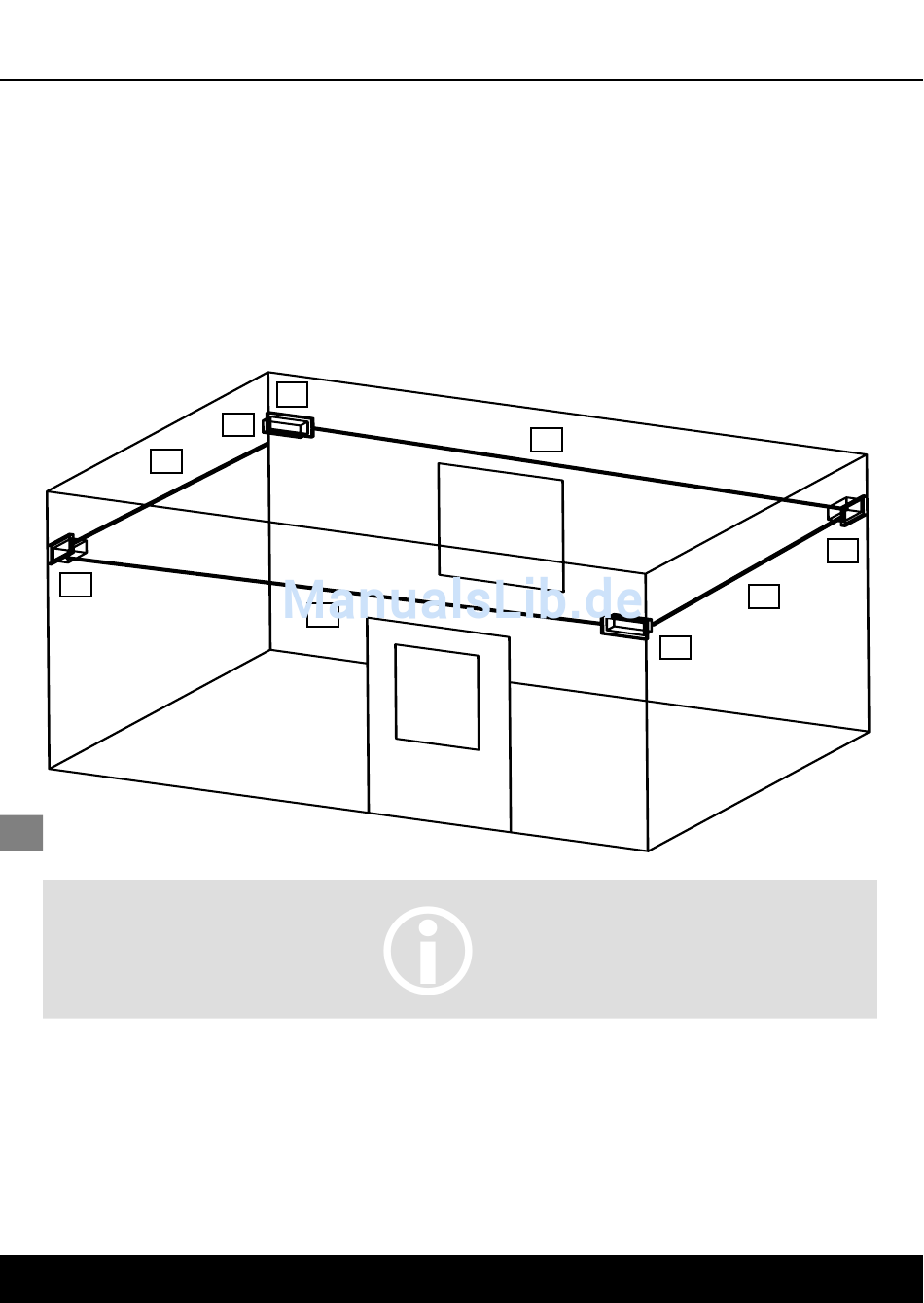

Horizontale Kalibrierung überprüfen:
1. Punkt A1 auf der Wand markieren. Das Gerät mittig auf Punkt A1
anbringen, ausrichten und anschalten. Die Laserlinie so einstellen, das
diese bis zum Ende der Wand reicht, siehe hierzu S. 6.
2. Den Punkt A2 markieren und weiter fortfahren bis Punkt A5 markiert ist.
Den Abstand zwischen A1 und A5 durch die Gesamtlänge (S1 + S2 + S3 +
S4) teilen. Das Gerät liegt innerhalb der Toleranz, wenn die Differenz
zwischen A1 und A5 nicht größer als 3 mm / 10 m ist.
S4
A4
Hinweis: Wenn A1 und A5 mehr als 3 mm / 10 m auseinander liegen, ist
eine Kalibrierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in
Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-
LASERLINER.
Vertikale Kalibrierung überprüfen:
An der Wand ein Lot mit einer min. 2,5 m langen Schnur befestigen, das Lot
sollte dabei frei pendeln. Das Gerät am Ende der Lotschnur mittig anbringen,
vertikal ausrichten und einschalten. Die Genauigkeit liegt innerhalb der
Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht
größer als 3 mm / 10 m ist.
8
A1
A5
S3
DEUTSCH
S1
A3
A2
S2
