Hoverboard Powerbase Montageanleitung Seite 6

Powerbase

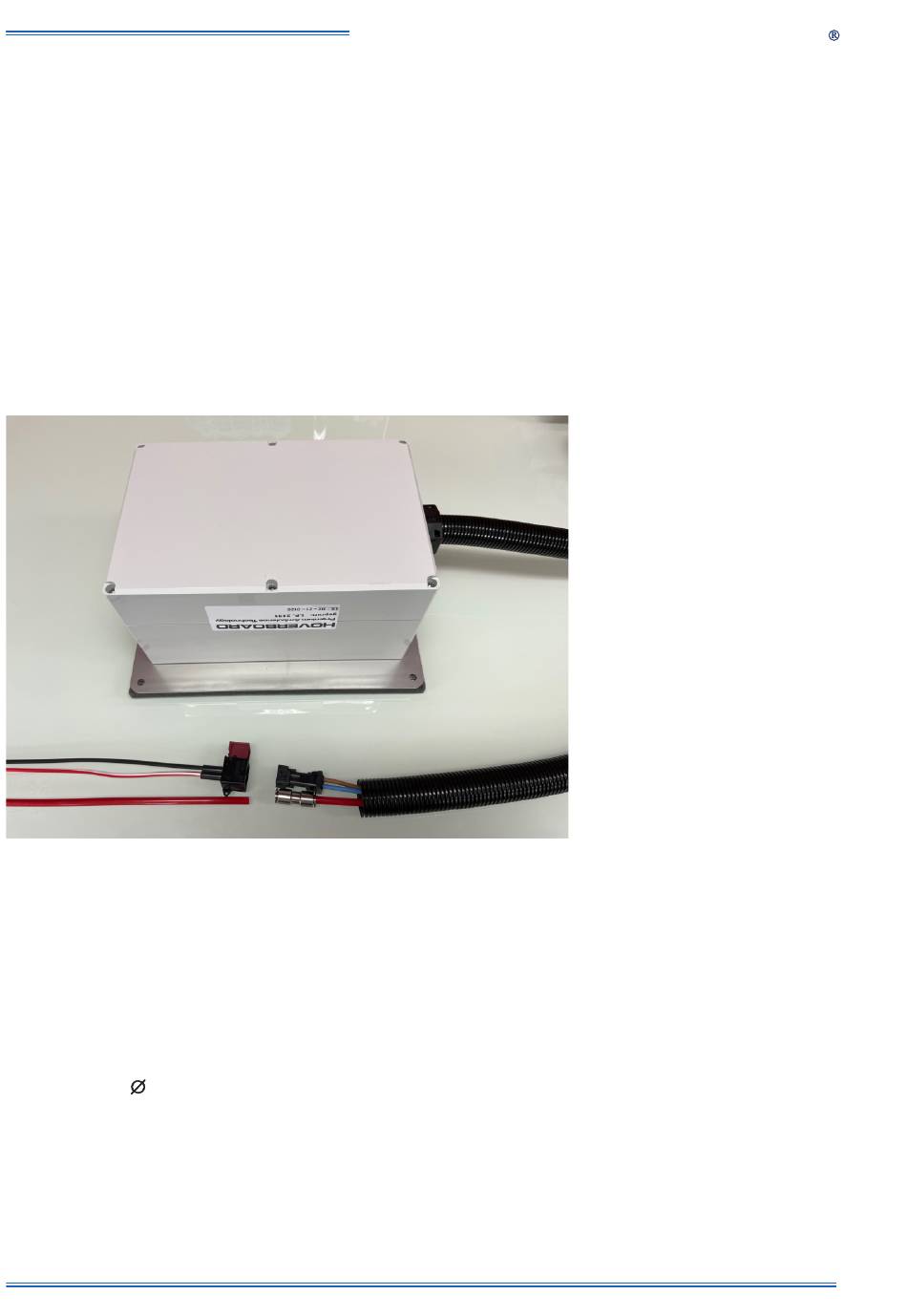

5) Externer Kompressor
Für den externen Kompressor wird eine hermetisch abgeriegelte Box (IP 66)
mit einer Montageplatte aus Edelstahl zum Einbau an der Fahrzeugunterseite mitgeliefert.
Der Kompressor saugt dabei saubere Luft durch den schwarzen Panzerschlauch
aus dem Fahrzeuginneren an und presst sie dann komprimiert
durch den roten Druckschlauch zurück ins Hoverboard.
Dadurch wird das Ansaugen schmutziger und salziger Aussenluft vermieden.
Befestigen Sie die Box an einer geeigneten Stelle an der Fahrzeugunterseite,
am besten im hinteren Bereich,
unzugänglichen Stelle, die den möglichen Austausch des Kompressors unnötig erschwert !
Abmessungen der Box: L 240 mm x W 160 x H 121 mm
Abmessungen der Basisplatte: L 270 x B 216 x H 2,5 mm
Abhängig von der Positionierung des Hoverboards im Fahrzeug,
bohren Sie innerhalb des roten Feldes in der Einbauzeichnung (ab Seite 8)
ein Loch mit 30 mm in den Fahrzeugboden.
Führen Sie den Panzerschlauch durch die Bohrung und dichten Sie ihn aussen herum ab.
Bitte achten Sie darauf, dass der Panzerschlauch nicht beschädigt wird und die Öffnung
vollständig frei bleibt, damit der Kompressor ausreichend Luft ansaugen kann !
Lassen Sie im Fahrzeuginneren min. 25 mm des Panzerschlauches über dem Bodenniveau
vorstehen, damit keine verschütteten Flüssigkeiten in den Schlauch eindringen können.
HOVERBOARD HOVERBOARD
jedoch keinesfalls nahe am Auspuff oder an einer
