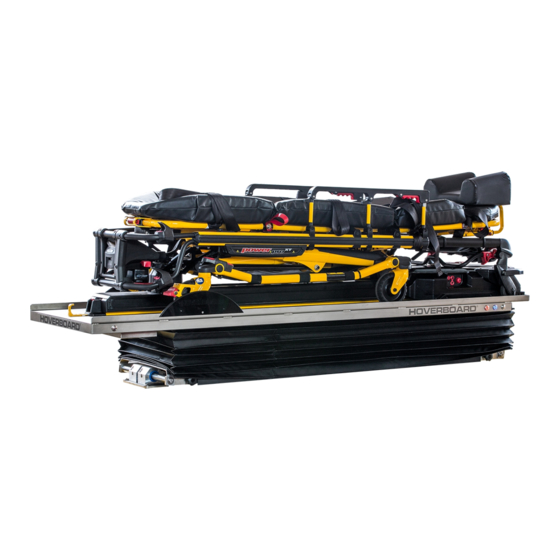

Hoverboard Powerbase Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Powerbase:
1
2
3
4
5
6
7
8
9

Werbung

Quicklinks

Diese Anleitung herunterladen

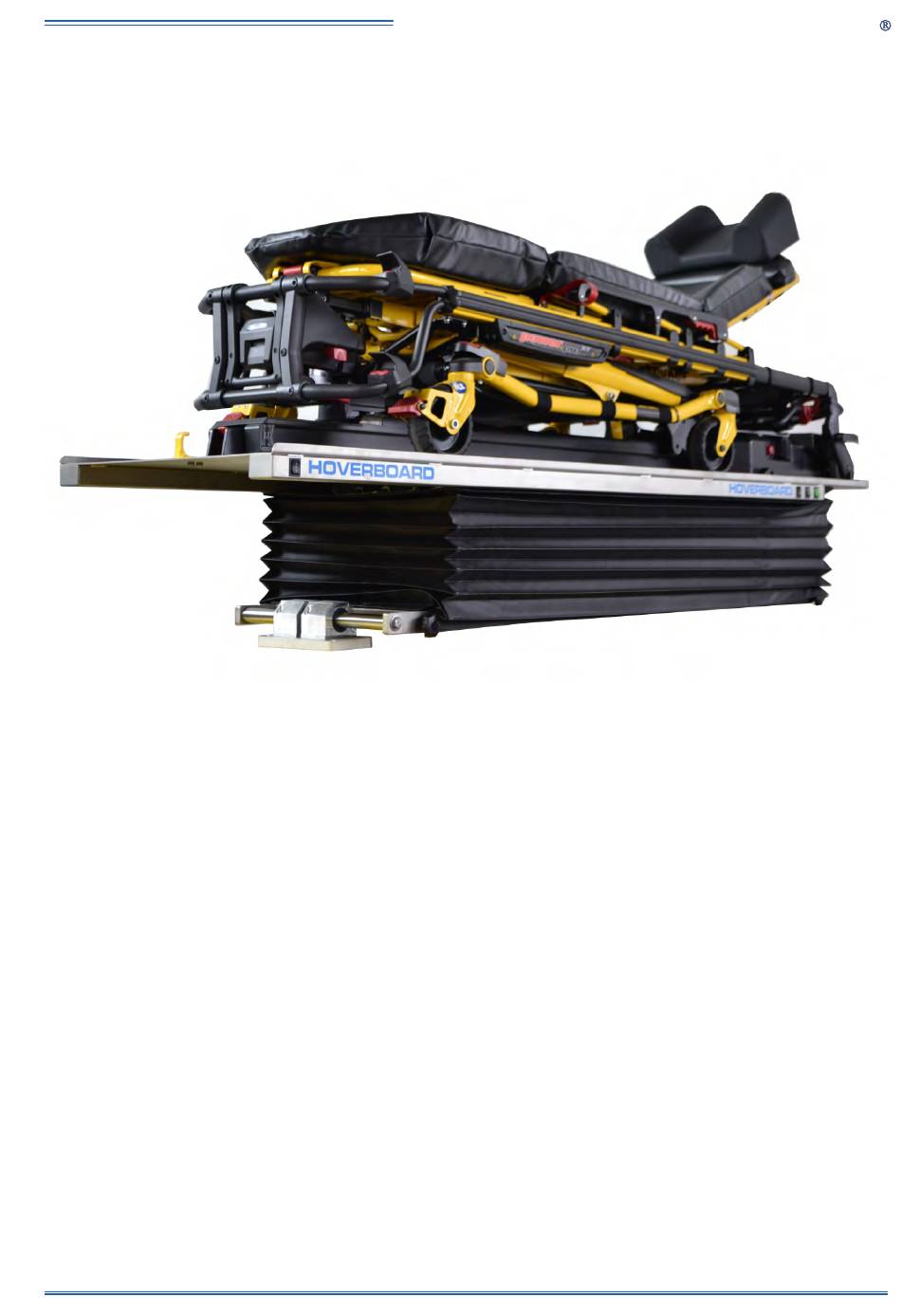

Powerbase
Bedienungsanleitung
Allgemeines
*
Es ist sehr wichtig, dass Sie und jeder andere Verwender dieses Produktes diese
Bedienungsanleitung vor Einbau und Verwendung gelesen und verstanden haben.
* Um Bedienungsfehler zu vermeiden, muß diese Anleitung dem Personal
stets zugänglich sein.
* Das Hoverboard ist nur für den beschriebenen Einsatzzweck zu verwenden.
Befolgen Sie insbesondere auch die Bedienungsanleitung der verwendeten Trage.
* Die Darstellungen entsprechen nicht unbedingt dem Lieferumfang und sind
nicht maßstabsgetreu.
* Für Schäden durch Bedienungsfehler oder unsachgemäße Montage
bzw. Reparatur können wir keine Haftung übernehmen.
* In jedem Land müssen die jeweils gültigen Sicherheitsbestimmungen
für Patiententransporte eingehalten werden.
* Technische Änderungen vorbehalten.
HOVERBOARD
GmbH
Gewerbepark 10
HOVERBOARD
HOVERBOARD
A-6068 Mils - AUSTRIA
Edition: 5/2017
www.hover.at

Werbung

loading

Verwandte Anleitungen für Hoverboard Powerbase

Inhaltszusammenfassung für Hoverboard Powerbase

  • Seite 1 * Um Bedienungsfehler zu vermeiden, muß diese Anleitung dem Personal stets zugänglich sein. * Das Hoverboard ist nur für den beschriebenen Einsatzzweck zu verwenden. Befolgen Sie insbesondere auch die Bedienungsanleitung der verwendeten Trage. * Die Darstellungen entsprechen nicht unbedingt dem Lieferumfang und sind nicht maßstabsgetreu.
  • Seite 2 HOVERBOARD HOVERBOARD Powerbase Beschreibung 1... Luftgefederte Schwebesysteme mit hydraulischer Dämpfung und automatischer Gewichtseinstellung von 40 bis zu 520 kg, Schwinghub 180 mm 2... Tragenaufnahmeplatte 3... Querverschiebung (Option) 4... Schallbox, enthält: a) Kompressor 12 V, 20A, mit Absperrventil und integriertem Temperaturschutzschalter...

  • Seite 3: Technische Daten

    Gerät betriebsbereit Zündung ODER Hauptschalter AUS: Gerät abgesenkt, zum Be- und Entladen. Für die ständige Einsatzbereitschaft der Stryker PowerLoad ist ein Dauerplus durch das Hoverboard geschleust, damit die Batterie immer geladen wird. * Elektroanschluß: Alle Zuleitungen mindestens 2,5 mm² Braun...
  • Seite 4 Durch Drücken eines der Entriegelungstaster (Option) öffnet die Verriegelung der Querverschiebung pneumatisch. Solange der Taster gedrückt bleibt, können Sie das Hoverboard in 8 Positionen zu je 32 mm (= 256 mm) verschieben. Bei Loslassen des Tasters verriegelt das Hoverboard in der nächsten Position.
  • Seite 5 HOVERBOARD HOVERBOARD Powerbase CM RA Kabelanschlußplan Komponente Farbe Dimension Komponente Farbe Dim. Powerload -- schwarz Magnetv. auf schwarz Masse (31) braun Kompressor schwarz Magnetventil 3 schwarz Relais (86) schwarz Magnetv. QV schwarz Magnetventil 1 schwarz Absperrventil schwarz Magnetventil 2 schwarz...
  • Seite 6 HOVERBOARD HOVERBOARD Powerbase Ersatzteile Luftfederung 30311 Luftfeder 30053 Absperrventil 30620 > mit Dämpfer 30621 > ohne Dämpfer 30054 Magnetventil 30063 Druckschalter, 30207 Kompressor vor-eingestellt 30291 Niveauregelventil 30292 Ventilsteuerbügel 30271 Fittings...
  • Seite 7 HOVERBOARD HOVERBOARD Powerbase Ersatzteile 30302 Dämpfer einstellbar 30072 Reedschalter 30091 Kabelführung 30073 Stabmagnet 31270 Klemme grau 30251 Sicherungshalter 30500 Stecker 2 pins, T, w 31271 Klemme grün-gelb 30252 Sicherung 30A 30501 Stecker 3 pins, T, w 31272 Klemme blau 30253 Sicherung 30502 Stecker 2 pins, ger., w...
  • Seite 8 HOVERBOARD HOVERBOARD Powerbase Ersatzteile 30081 Faltenbalg Gummi 30221 Schallbox extern 30223 Schallbox intern 30083 Faltenbalg Textil 30244 Druckschlauch 4 mm, rot 30248 Teflonschlauch, 30400 Knopf 6 mm 30245 Druckschlauch 4 mm, blau weiß 30401 Knopf 8 mm 30246 Druckschlauch 4 mm, gelb...
  • Seite 9 HOVERBOARD HOVERBOARD Powerbase Ersatzteile 31010 Pneumatikzylinder 31030 Linearlagereinheit 31040 Sterngriff- schraube 51030 Zahnkamm hinten 51060 Rastbolzen 30249 Spiralschlauch blau 51040 Zahnkamm vorne...
