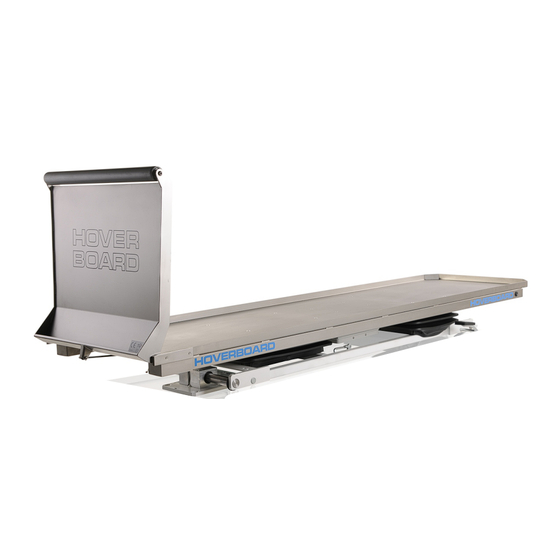

Vienna
Bedienungsanleitung
1) Allgemeines
* Um Bedienungsfehler zu vermeiden, muß diese Anleitung dem Personal
stets zugänglich sein.
* Das Hoverboard ist nur für den beschriebenen Einsatzzweck zu verwenden.
Befolgen Sie insbesondere auch die Bedienungsanleitung der verwendeten Trage.
* Die Darstellungen entsprechen nicht unbedingt dem Lieferumfang und sind
nicht maßstabsgetreu.
* Für Schäden durch Bedienungsfehler oder unsachgemäße Montage
bzw. Reparatur können wir keine Haftung übernehmen.
* In jedem Land müssen die jeweils gültigen Sicherheitsbestimmungen
für Patiententransporte eingehalten werden.
* Technische Änderungen vorbehalten.

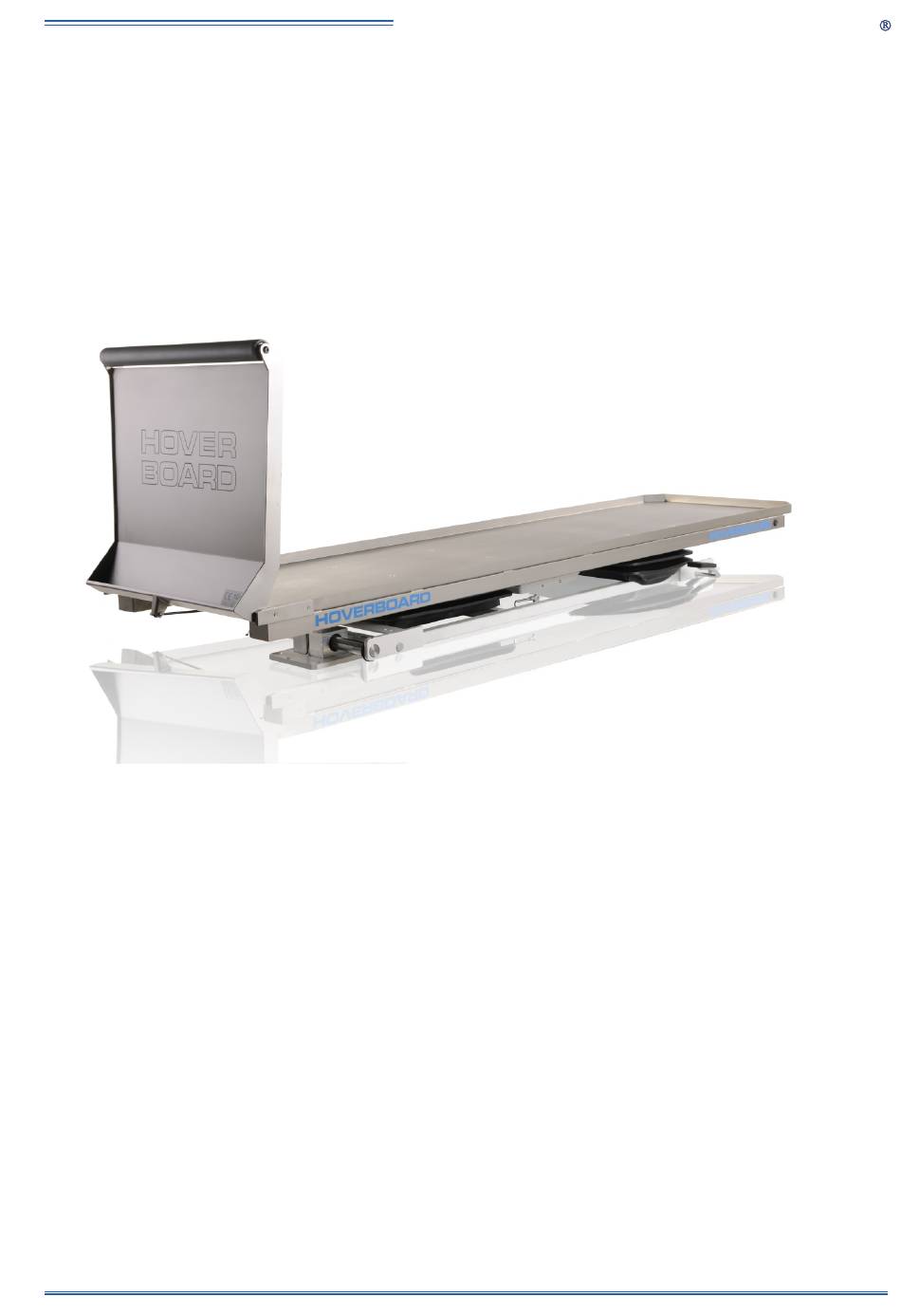

H O V E R B O A R D
Gerhard Maier
HOVERBOARD
HOVERBOARD
Brockenweg 14
A - 6060
Hall in Tirol
Edition:
1/2016
info @hover.at
www.hover.at
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hoverboard Vienna
Inhaltszusammenfassung für Hoverboard Vienna
- Seite 1 * Um Bedienungsfehler zu vermeiden, muß diese Anleitung dem Personal stets zugänglich sein. * Das Hoverboard ist nur für den beschriebenen Einsatzzweck zu verwenden. Befolgen Sie insbesondere auch die Bedienungsanleitung der verwendeten Trage. * Die Darstellungen entsprechen nicht unbedingt dem Lieferumfang und sind nicht maßstabsgetreu.
-
Seite 2: Technische Daten
HOVERBOARD HOVERBOARD Vienna 2) Technische Daten 1... Luftgefederte Schwebesysteme mit hydraulischer Dämpfung und automatischer Gewichtseinstellung von 40 - 250 kg, Schwinghub 95 mm 2... Ladeklappe mit Anlaufrolle 3... Mikroschalter 4... Schallbox, enthält: a) Kompressor 12 V, 16A, mit Absperrventil und integriertem Temperaturschutzschalter... -
Seite 3: Desinfektion Und Reinigung
Plus über Zündung (Leitung 15) * Stromaufnahme max. 20 A bei 12 Volt Gleichstrom, das Hoverboard muss im Fahrzeug mit 30A abgesichert werden ! Steuerkreis: abgesichert mit 5A 3) Desinfektion und Reinigung * Die Desinfektion und Reinigung des Hoverboards erfolgt nach den gesetzlichen bzw. - Seite 4 * Durch Abschalten der Zündung senkt sich das Hoverboard automatisch ab, um kräftesparendes Be- und Entladen zu ermöglichen. * Das richtige Be- und Entladen entnehmen Sie bitte der Bedienungsanleitung Ihrer (Fahr-) Trage. Achten Sie immer darauf, daß die (Fahr-) Trage am Hoverboard richtig verriegelt ist ! Sicherheitshalber sollten Sie...
-
Seite 5: Elektrischer Schaltplan
HOVERBOARD HOVERBOARD Vienna Elektrischer Schaltplan rot 2,5 orange 1,0 rot 1,0 Hauptschalter violett 1,0 grau 1,0 gelb 1,0 +´ (15) Mikroschalter Druckschalter rot 2,5 Zündung (Klappe) 12V= - (31) gelb 1,0 grau 1,0 grün 1,0 braun 2,5 Masse Relais blau 1,0... -
Seite 6: Pneumatisches Schema
HOVERBOARD HOVERBOARD Vienna Pneumatisches Schema Schlauchfarben: = Arbeitskreis Blau = Zwischenventilkreis Schwarz = Primärkreis (Versorgung) Bezeichnungen A... Kompressor B... Luftvorratsbehälter C... Druckschalter D... Niveauregelventil E... Luftfeder F... Magnetventil G... Absperrventil P ... Vorratsdruck 1... Magnetventil Versorgung 2... Magnetventil Arbeitsdruck 3... Entlüftung... -
Seite 7: Ersatzteilliste
HOVERBOARD HOVERBOARD Vienna Ersatzteilliste 30206 Kompressorset 30063 Druckschalter 30050 Magnetventil einbaufertig komplett, einbaufertig komplett, einbaufertig 30051 Absperrventil 30290 Niveauregelventil 30071 Mikroschalter komplett, einbaufertig 30251 Sicherungshalter 30263 Hauptschalter 30520 Relais 30252 Flachsicherung 25A 30530 Relaissockel 30253 Flachsicherung 5A... - Seite 8 HOVERBOARD HOVERBOARD Vienna Ersatzteilliste 30100 Schwingsystem 30080 Faltenbalg 30310 Luftfeder komplett, einbaufertig 30300 Schwingungsdämpfer 30110 Gasfeder 200 N 30340 Buchse KS weiss 30301 Schwingungsd. weich 30112 Gasfeder 350 N 30341 Buchse Messing 30114 Gasfeder 450 N 30342 Kabeldurchführung 30343 Anschlagbuchse 50114 Klappenträger rechts...
- Seite 9 HOVERBOARD HOVERBOARD Vienna Ersatzteilliste 30220 Schallbox mit Isolierung 30500 Steckgehäuse 30121 Anfahrrolle 585 mm 30221 Schallbox extern 30122 Anfahrrolle 610 mm (ohne Kompressor) 30170 Klemmensatz 30400 Knopf 6 mm 30350 FR-Stopfen 30 x 30 30401 Knopf 8 mm 30361 FR-Stopfen 60 x 40...
