Hoverboard Powerbase Montageanleitung Seite 4

Powerbase
3) Option: Externe Schaltung

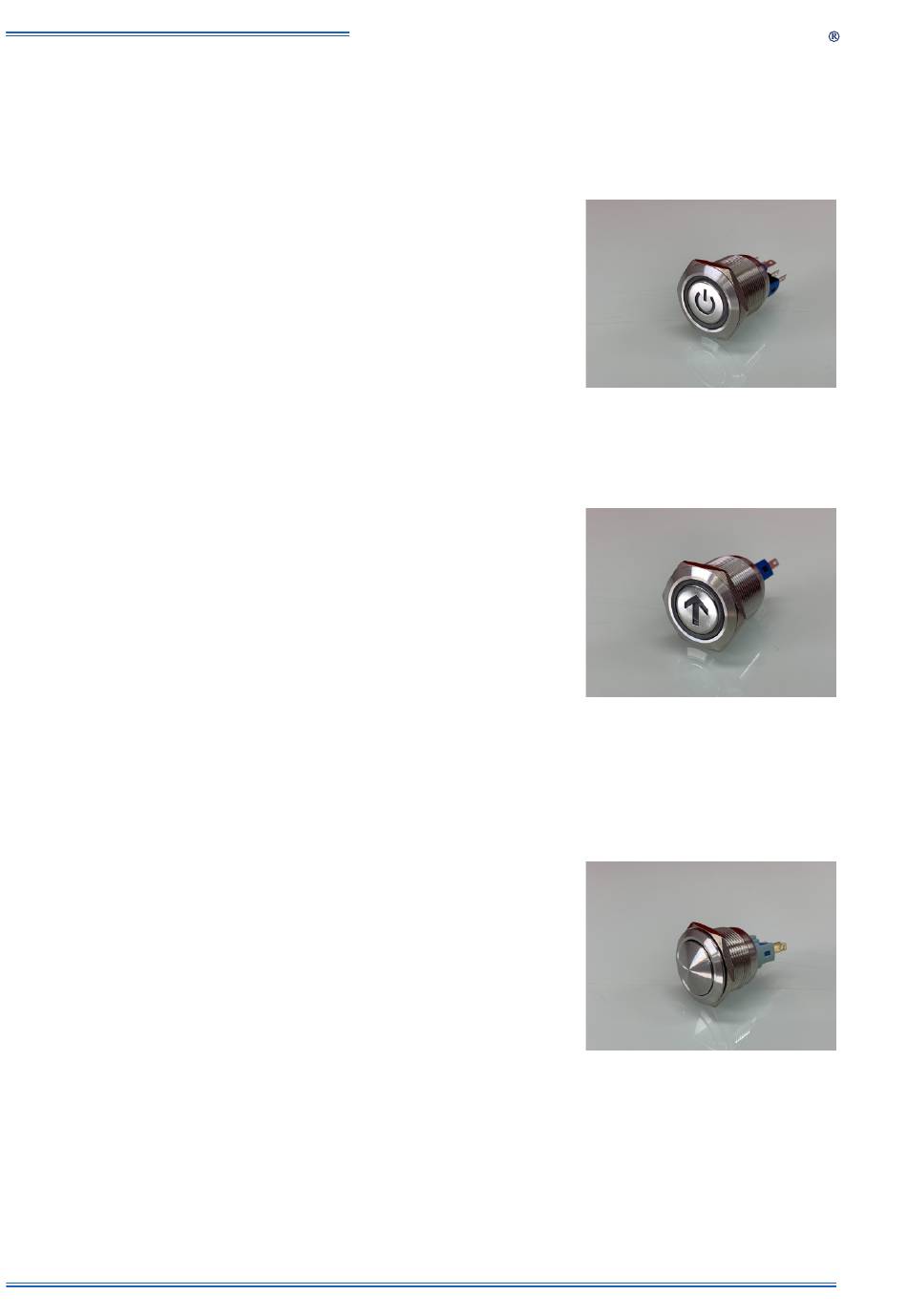

a) Hauptschalter:
Wir empfehlen nicht direkt die Zuleitung (Zündung, 15)
über Ihr Panel zu schalten, denn durch den Kompressor
können Stromstärken von bis zu 25 A auftreten !
Für die externe Schaltung über den 10er Anschlußstecker
wie in der Abbildung vorne ist das notwendige Relais
bereits in der Schaltbox eingebaut.
Schaltleistung dann max. 2,5 A.
Anstelle des Hauptschalters am Hoverboard wird eine Blindabdeckung (Edelstahl) montiert.
b) Reanimationsschalter (Schaltleistung max. 1,5 A):
Dieser Wechselschalter schaltet wahlweise
zwischen Normalstellung (= Federposition)
und höchster Position (= Reanimationsstellung).
Daher kann der Schalter nur entweder extern ODER
am Hoverboard verbaut sein,
bzw. ist ggf. eine zusätzliche externe Schaltung
im Fahrzeug notwendig (z.B. bistabiles Relais).
Belegung: Für die Normalstellung/Federposition schalten Sie extern von weiss auf blau,
für die höchste Position schalten Sie extern von weiss auf violett.
Anstelle des Originalschalters wird hier ebenfalls eine Blindabdeckung (Edelstahl) montiert.
c) Entriegelung Querverschiebung (Schaltleistung max. 0,5 A):
Schalten Sie die beiden rot-weissen Leitungen
über einen externen Tastschalter.
Die Tastschalter am Hoverboard sollten
für maximale Flexibilität nicht entfernt werden.
Bei Hoverboards mit Querverschiebung berücksichtigen Sie bitte
den Verschiebeweg bei der Kabellänge (siehe Punkt 6) !
Vergessen Sie keinesfalls die Absicherung
der Leitungen 15 (30A) und 30 (20A) im Fahrzeug !
