Hoverboard Powerbase Montageanleitung Seite 2

Powerbase
2) Vorbereitung des Fahrzeuges
Um den Ausbau für Servicemaßnahmen und/oder Reparaturen nicht unnötig
zu erschweren, empfehlen wir DRINGEND folgende Vorgangsweise:
> Verstärken Sie den Fahrzeugboden mit geeigneten Einschweißplatten oder ähnlich,
so dass Sie das Hoverboard entsprechend der Einbauzeichnungen im Anhang
konform zur EN 1789:2020 befestigen können.
> Verwenden Sie dabei bitte Einschweissmuttern oder fixe Gewindebuchsen M10, damit die
spätere Demontage (z.B. zur Reparatur) des Hoverboards nicht unnötig erschwert wird.
> Bei Hoverboards
damit die einwandfreie Funktion gewährleistet ist.
> Die Position der Bohrungen entnehmen Sie bitte der beigefügten Einbauzeichnung.

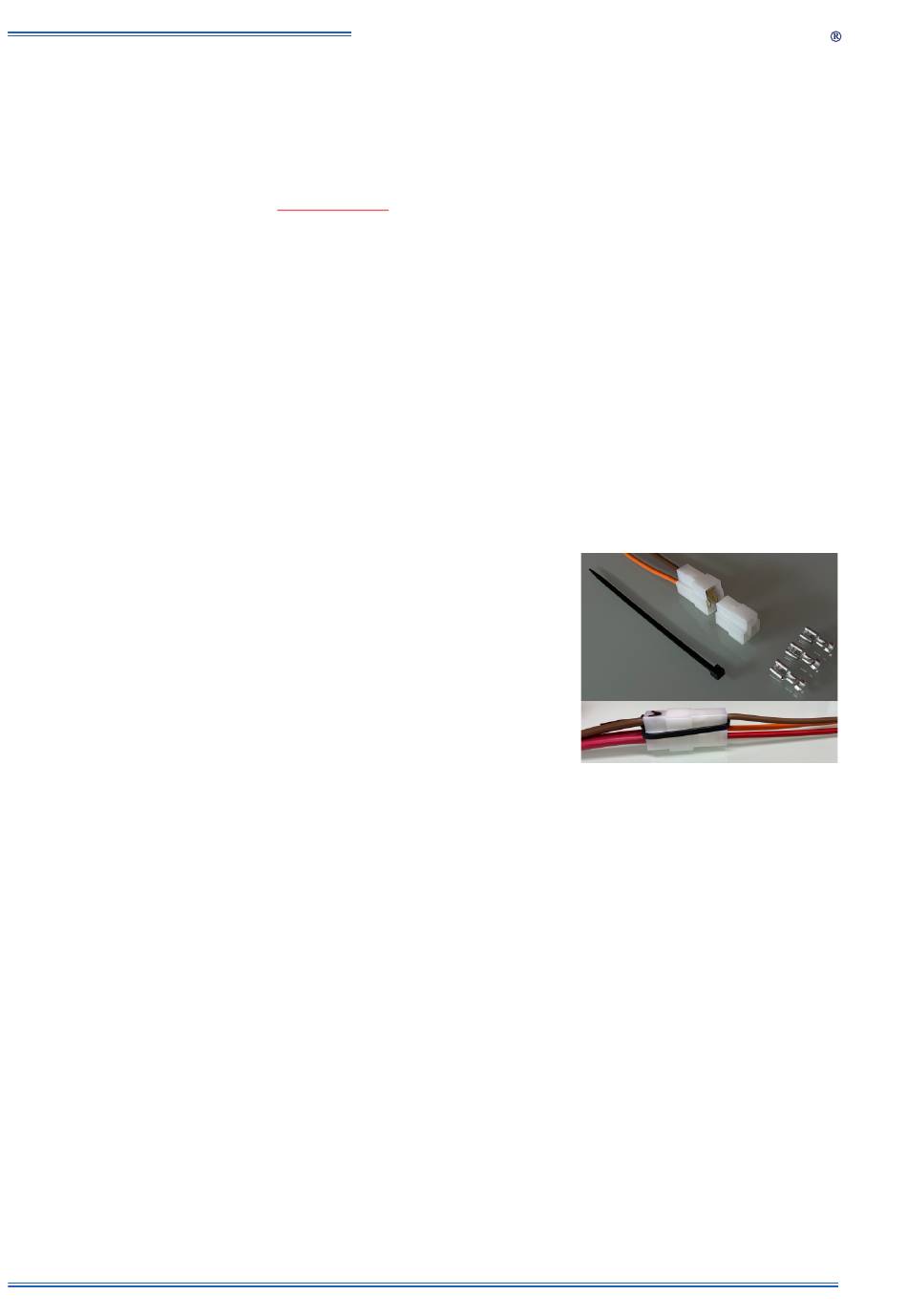

> Elektroanschluß:
Für die ständige Einsatzbereitschaft der Stryker PowerLoad ist ein Dauerplus durch
das Hoverboard geschleust, damit die Batterie immer geladen wird.
Orange = Plus über Zündung,
im Fahrzeug abzusichern mit 30A
Braun = Masse (Leitung 31)
Rot = Dauerplus (für die Ladung der PowerLoad
und die Entriegelung der Querverschiebung)
im Fahrzeug abzusichern mit 20A
Keinesfalls darf die Zündungsleitung ebenfalls über Dauerplus geschaltet werden.
Dadurch würden die Magnetventile durchgehend bestromt und können infolge überhitzen.
Eventuelle Folgeschäden werden als Reklamation nicht anerkannt !
Der Ventilsteuerkreis ist intern mit 5A abgesichert.
> Die Montage wird wesentlich einfacher, wenn das Hoverboard vorher hochgefahren wird.
Heben Sie es dazu zunächst ins Fahrzeug und schließen Sie die Stromversorgung (12 Volt,
Klemmen 15, 30 und 31) entsprechend der Belegung des 3-poligen Anschlußsteckers an.
Schließen Sie dann den externen Kompressor an und schalten Sie das Hoverboard ein,
am besten in die Reanimationsstellung.
So haben Sie besseren Zugang zu den Befestigungspunkten.
ACHTUNG : Beim Anheben in die höchste Position läuft der Kompressor
ca. 3-4 Minuten durchgehend.
zur Überhitzung des Kompressors führen. Der Kompressor schaltet dann ab
und braucht ca. 1 Stunde zum Abkühlen !
Der Stecker mit 7 Anschlüssen ist optional, falls Sie die Schaltung des Hoverboards
extern vornehmen wollen, z.B. über ein Panel an der Seitenwand.
Dazu belegen wir dann den Anschlußstecker entsprechend,
mit Querverschiebung müssen die Bohrungen exakt fluchten,
Versorgungsleitungen mindestens 4 mm², Schaltleitungen min. 1 mm²
Mehrfaches Anheben in kurzen Abständen kann
HOVERBOARD HOVERBOARD
(Leitung 15)
(Leitung 30)
Details dazu unter Punkt 3.
