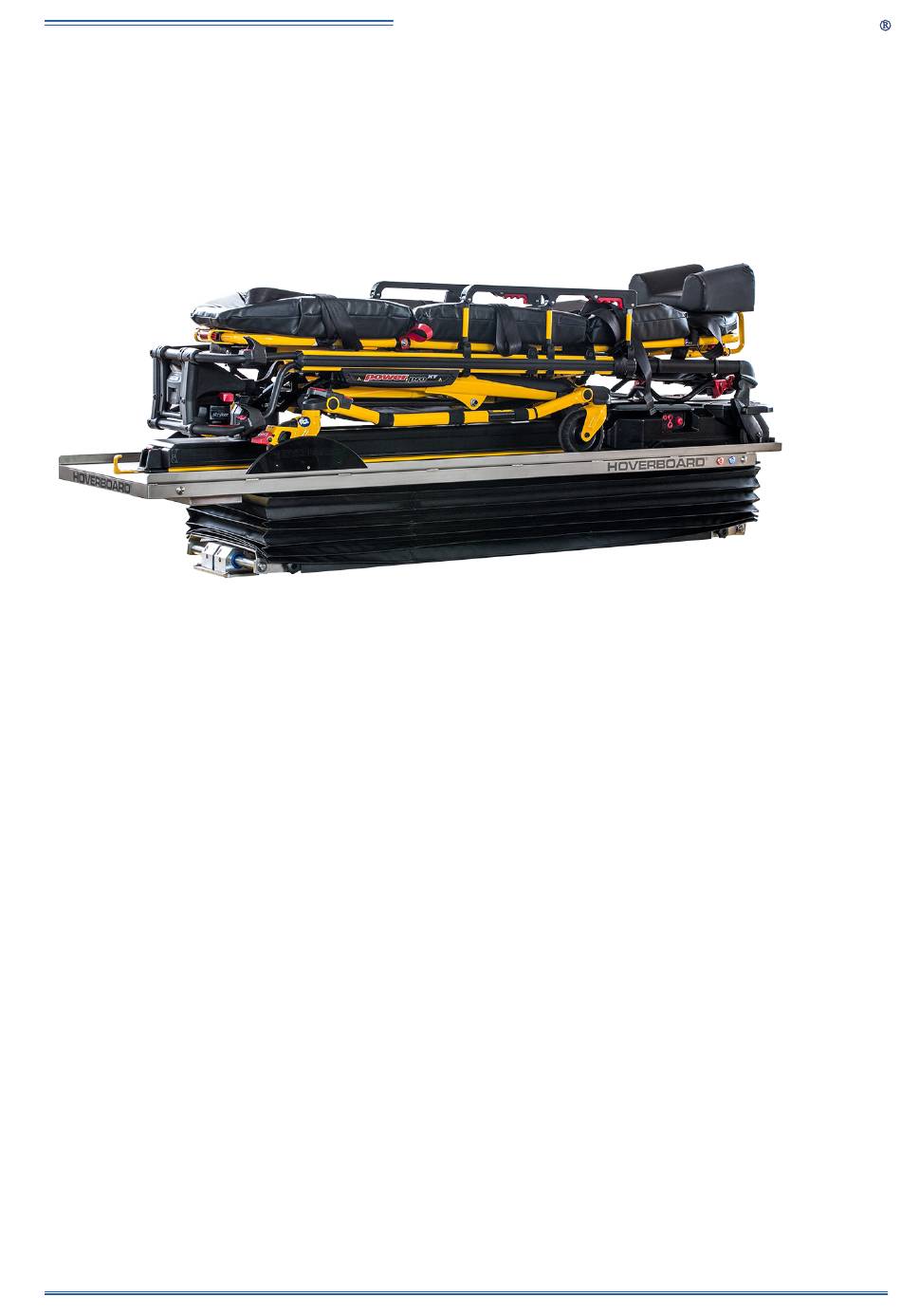

Powerbase
Montageanleitung
1) Allgemeines
* Das Hoverboard darf nur von fachkundigem Personal
(z.B. ausgebildete KFZ- Techniker oder Karosserieschlosser) eingebaut werden.
* Das Hoverboard entspricht EN 1789:2020, EN 1865-5:2012 und ECE R17 (20g).
Die Festigkeit der Montagestelle im Fahrzeug sowie die Verbindung der Fahrtrage
mit dem Hoverboard muß entsprechend stark ausgeführt sein und ist ggf.
von einer staatlich autorisierten Prüfanstalt (z.B. TÜV, Dekra etc.) zu genehmigen !!
* Das Hoverboard muß im Fahrzeug mit 30A (Zündung/15)
bzw. 20A (Dauerplus/30) abgesichert werden
und braucht Versorgungsleitungen von min. 2,5 mm² Querschnitt !
* Beachten Sie insbesondere auch die Montageanleitung der Stryker PowerLoad.
* Die Darstellungen entsprechen nicht unbedingt dem Lieferumfang und sind
nicht maßstabsgetreu.
* Für Schäden durch unsachgemäße Montage oder Bedienungsfehler
können wir keine Haftung übernehmen.
* In jedem Land müssen die jeweils gültigen Sicherheitsbestimmungen
für Patiententransporte eingehalten werden.
* Technische Änderungen vorbehalten.
HOVERBOARD
GmbH
Gewerbepark 10
HOVERBOARD
HOVERBOARD
A-6068 Mils - AUSTRIA
Edition: 1/2023
www.hover.at

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hoverboard Powerbase

Inhaltszusammenfassung für Hoverboard Powerbase

  • Seite 1 * Das Hoverboard darf nur von fachkundigem Personal (z.B. ausgebildete KFZ- Techniker oder Karosserieschlosser) eingebaut werden. * Das Hoverboard entspricht EN 1789:2020, EN 1865-5:2012 und ECE R17 (20g). Die Festigkeit der Montagestelle im Fahrzeug sowie die Verbindung der Fahrtrage mit dem Hoverboard muß entsprechend stark ausgeführt sein und ist ggf.
  • Seite 2 Heben Sie es dazu zunächst ins Fahrzeug und schließen Sie die Stromversorgung (12 Volt, Klemmen 15, 30 und 31) entsprechend der Belegung des 3-poligen Anschlußsteckers an. Schließen Sie dann den externen Kompressor an und schalten Sie das Hoverboard ein, am besten in die Reanimationsstellung.

  • Seite 3: Vorbereitung Des Fahrzeuges

    HOVERBOARD Powerbase 2) Vorbereitung des Fahrzeuges Damit das Hoverboard bereits vor dem Einbau funktioniert, haben wir einen Quadermagneten mit rotem Klebeband an der Plattenoberfläche befestigt. Dieser betätigt den Reed - Schalter, der an der Plattenunterseite montiert ist. Reed - Schalter Wenn Sie dann beim Hauptschalter einschalten, hebt sich das Hoverboard an.
  • Seite 4 Abbildung vorne ist das notwendige Relais bereits in der Schaltbox eingebaut. Schaltleistung dann max. 2,5 A. Anstelle des Hauptschalters am Hoverboard wird eine Blindabdeckung (Edelstahl) montiert. b) Reanimationsschalter (Schaltleistung max. 1,5 A): Dieser Wechselschalter schaltet wahlweise zwischen Normalstellung (= Federposition) und höchster Position (= Reanimationsstellung).

  • Seite 5: Montage Der Powerload Am Hoverboard

    (ganz ausgezogen) Abschließend das Hoverboard einschalten und den Schlitten nach vorne schieben. Sobald der Schlitten in vorderster Position angekommen ist, betätigt der Quadermagnet den Reed-Schalter an der Unterseite der Platte und das Hoverboard stellt sich automatisch auf das aktuelle Ladegewicht ein.
  • Seite 6 Der Kompressor saugt dabei saubere Luft durch den schwarzen Panzerschlauch aus dem Fahrzeuginneren an und presst sie dann komprimiert durch den roten Druckschlauch zurück ins Hoverboard. Dadurch wird das Ansaugen schmutziger und salziger Aussenluft vermieden. Befestigen Sie die Box an einer geeigneten Stelle an der Fahrzeugunterseite,...

  • Seite 7: Kabel- Und Schlauchverlegung

    Von unten betrachtet 50 - 60 cm Überprüfen Sie die Verlegung abschließend dadurch, dass Sie am eingeschalteten Hoverboard in Federstellung auf- und abschwingen und dabei jemand die Bewegung des Schlauchpaketes beobachtet, und zwar sowohl ganz links verschoben als auch ganz rechts.
  • Seite 8 HOVERBOARD HOVERBOARD Powerbase Im Sinne unseres kontinuierlichen Verbesserungsprogramms sind wir stets für Ihre Anregungen, Wünsche, Beschwerden und Verbesserungsvorschläge dankbar. Daher freuen wir uns über Ihre Kontaktaufnahme unter Telefon +43 - 660 - 800 9000 Mail info@hover.at www.hover.at Copyright Jänner 2023 Technische Änderungen vorbehalten...
