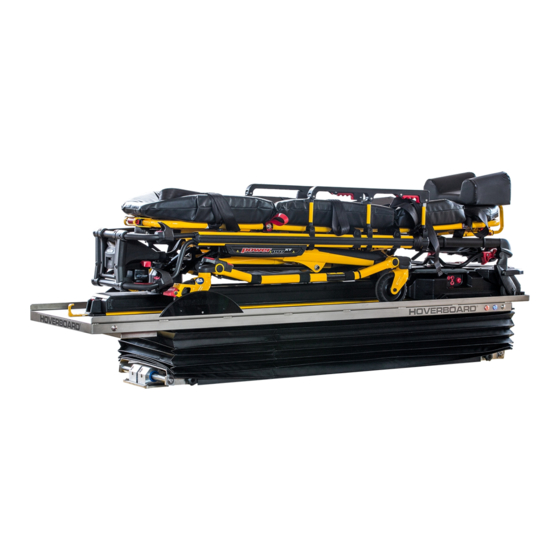

Hoverboard Powerbase Reparaturanleitung
Vorschau ausblenden
Andere Handbücher für Powerbase:
- Bedienungsanleitung (9 Seiten) ,
- Montageanleitung (8 Seiten)
Inhaltsverzeichnis
Werbung
Powerbase
Reparaturanleitung
Inhalt
1.
2.
3.
4.
5.
6.
7.
8.
9.
10. Ersatzteilliste
Die Darstellungen entsprechen nicht unbedingt dem Lieferumfang
und sind nicht maßstabsgetreu.
Für Schäden durch Bedienungsfehler oder unsachgemäße Montage
bzw. Reparatur können wir keine Haftung übernehmen.
Technische Änderungen aus Gründen der Weiterentwicklung vorbehalten.
HOVERBOARD
GmbH, Gewerbepark 10, A - 6068 Mils
HOVERBOARD
HOVERBOARD
Edition: 9/2020
info @hover.at
www.hover.at
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hoverboard Powerbase
Inhaltszusammenfassung für Hoverboard Powerbase
-
Seite 1: Inhaltsverzeichnis
HOVERBOARD HOVERBOARD Powerbase Reparaturanleitung Edition: 9/2020 Inhalt Beschreibung Seriennummer Technische Daten Funktion Kabelanschlußpläne Fehleranalyse Kompressortest Anheben bzw. Ausbau Reparaturen 10. Ersatzteilliste Die Darstellungen entsprechen nicht unbedingt dem Lieferumfang und sind nicht maßstabsgetreu. Für Schäden durch Bedienungsfehler oder unsachgemäße Montage bzw. Reparatur können wir keine Haftung übernehmen. -
Seite 2: Beschreibung
HOVERBOARD HOVERBOARD Powerbase 1) Beschreibung 1... Luftgefederte Schwebesysteme mit hydraulischer Dämpfung und automatischer Gewichtseinstellung von 40 bis zu 520 kg, Schwinghub 170 mm 2... Tragenaufnahmeplatte 3... Querverschiebung (Option) 4... Schaltbox, enthält: a) Relais, 12V b) Magnetventile 12V c) Klemmblock 5... Luftvorratstank (ca. 4,5 Liter) mit Druckschalter 6... -
Seite 3: Seriennummer
Gerät abgesenkt, zum Be- und Entladen (abhängig vom Anschluss durch den Ausbauer) Für die ständige Einsatzbereitschaft der Stryker PowerLoad ist ein Dauerplus durch das Hoverboard geschleust, damit die Batterie immer geladen wird. * Elektroanschluß: Alle Zuleitungen mindestens 2,5 mm² Braun... -
Seite 4: Funktion
* Durch Drücken eines der Entriegelungstaster (Option) öffnet die Verriegelung der Querverschiebung pneumatisch. Solange der Taster gedrückt bleibt, können Sie das Hoverboard in 8 Positionen zu je 32 mm (= 256 mm) verschieben. Bei Loslassen des Tasters verriegelt das Hoverboard in der nächsten Position. -
Seite 5: Kabelanschlußpläne
HOVERBOARD HOVERBOARD Powerbase 5) Kabelanschlußpläne 1. Generation a) Powerbase CM RA mit Querverschiebung und Reanimationsstellung Powerload -- schwarz Magnetv. auf schwarz Masse (31) braun Kompressor schwarz Magnetventil 3 schwarz Relais (86) schwarz Magnetv. QV schwarz Magnetventil 1 schwarz Absperrventil schwarz... - Seite 6 HOVERBOARD HOVERBOARD Powerbase 5) Kabelanschlußpläne 1. Generation b) Powerbase RA - mit Reanimationsstellung (ohne Querverschiebung) Komponente Farbe Dimension Komponente Farbe Dim. Powerload -- schwarz Magnetv. auf schwarz Masse (31) braun Kompressor schwarz Magnetventil 3 schwarz Relais (86) schwarz Magnetventil 1...
-
Seite 7: Kabelanschlußplan
HOVERBOARD HOVERBOARD Powerbase 5) Kabelanschlußplan 2. Generation (Option Querverschiebung blau, Option Reanimationsstellung rot) Komponente Farbe Dimension Komponente Farbe Dim. Masse (31) braun Kompressor schwarz Brücke grau Powerload schwarz Brücke grau Magnetventil 1 schwarz grau Magnetventil 2 schwarz Brücke Brücke grau Magnetv. -
Seite 8: Fehleranalyse
HOVERBOARD HOVERBOARD Powerbase 6) Fehleranalyse * Fahrzeug an externes Ladegerät anschließen * Zündung des Fahrzeuges einschalten * Kontrollieren Sie die Sicherungen im Fahrzeug * Hauptschalter ausschalten, RA-Schalter auf Federstellung A) Eine Taste der Querverschiebung betätigen > rasten die Zahnkämme aus ? - Seite 9 Kompressor überhitzt oder defekt > abwarten oder austauschen. Anschließend weiter bei G Externe Schaltung am 10er Stecker mit Schalterkombi und Akku testen. Funktioniert das Hoverboard wieder ? Nein: Weiter bei G Defekte Schalter/Relais/Leitung im Fahrzeug lokalisieren und ersetzen Durchgang am Druckschalter testen: Nein: Druckschalter defekt >...
- Seite 10 HOVERBOARD HOVERBOARD Powerbase 6) Fehleranalyse Manometereinheit zwischen Tank und Schaltbox anschließen, Hauptschalter ein, RA-Schalter auf Federung > läuft der Kompressor ? Nein: Kompressor defekt > ersetzen. Wenn anschließend der Kompressor immer noch nicht läuft, ist das Relais in der Schaltbox defekt > Schaltbox öffnen und Relais tauschen.
-
Seite 11: Kompressortest
Für die Prüfung bitte folgendes beachten: Die Fahrzeugbatterie muß voll leistungsfähig sein, sonst ist mit erheblichen Laufzeitverlängerungen zu rechnen. Daher am Hausanschluß anschließen oder Motor laufen lassen ! Das Hoverboard mit Fahrtrage und Patient bis max. 100 kg belasten. Laufzeit in Minuten:Sekunden Powerbase... -
Seite 12: Anheben Bzw. Ausbau
Welle vorsichtig heraus. Der Bügel ist elastisch genug, dass Sie ihn mit abnehmen können. * Dann heben Sie das Hoverboard ca. 30-40 cm an und fixieren es in dieser Position mit einer ca. 15 cm hohen Unterlage im Bereich der Bodenanschlüsse (z.B. - Seite 13 Lösen Sie die 6 Schrauben am Basisrahmen, mit denen das Hoverboard im Fahrzeug befestigt ist. * Heben Sie das Hoverboard aus dem Fahrzeug und legen Sie es umgedreht auf zwei Böcke oder einen stark genug ausgeführten Tisch. * Lösen Sie die 4 Schrauben am Deckel der Schaltbox und öffnen Sie den Deckel >...
-
Seite 14: Reparaturen
HOVERBOARD HOVERBOARD Powerbase 9) Reparaturen Unsere aktuellen Reparaturvideos finden Sie unter www.hover.at/files Gehen Sie entsprechend der jeweiligen Beschreibung im Video vor. Bei Störungen oder Unklarheiten wenden Sie sich bitte an unsere Hotline Telefon +43-676- 414 55 66 Mail info@hover.at www.hover.at... -
Seite 15: Ersatzteile
HOVERBOARD HOVERBOARD Powerbase 10) Ersatzteile Luftfederung 30311 Luftfeder 30302 Dämpfer einstellbar 30620 > mit Dämpfer 30621 > ohne Dämpfer 30058 Magnetventil 1 30059 Magnetventil 2 30057 Magnetventilblock 30291 Niveauregelventil 30292 Ventilsteuerbügel 30272 Druckluftfittings... - Seite 16 HOVERBOARD HOVERBOARD Powerbase 10) Ersatzteile 30209 Kompressor extern 30221 Kompressorbox extern 30223 Schaltbox intern (ohne Box) (ohne Kompressor) 30244 Druckschlauch 4 mm, rot 30248 Teflonschlauch, 30066 Druckschalter, 30245 Druckschlauch 4 mm, blau weiß vor-eingestellt 8,5 bar 30246 Druckschlauch 4 mm, gelb...
- Seite 17 HOVERBOARD HOVERBOARD Powerbase 10) Ersatzteile 30268 Blindabdeckung 30267 Hauptschalter grün 30072 Reedschalter 30091 Kabelführung 30265 Wechselschalter (I-II) 30073 Stabmagnet 30266 Taster 35010 Hauptschalter 35011 Wechselschalter 35012 Taster 30251 Sicherungshalter 31270 Klemme grau 31270 Klemme grau 30252 Sicherung 30A 31271 Klemme grün-gelb...
- Seite 18 HOVERBOARD HOVERBOARD Powerbase 10) Ersatzteile 31010 Pneumatikzylinder 31030 Linearlagereinheit 31040 Sterngriff- schraube 30500 Stecker 2 pins, T, w 30501 Stecker 3 pins, T, w 51031 Zahnkamm hinten 51062 Rastbolzen 30502 Stecker 2 pins, ger., w 51041 Zahnkamm vorne 30504 Stecker 2 pins, T, m...
