Powerbase

4) Montage der PowerLoad am Hoverboard

Die PowerLoad wird auf dem Hoverboard OHNE den
„Bausatz Bodenplatte Power-LOAD", Stryker Artnr. 63900 28000 (Hutschiene) befestigt.
Die gelbe Schlittenführung ("Ankerschiene") wird mit den Stryker Originalschrauben 7/16"
mit der orig. Schraubensicherung direkt mit dem Hoverboard verschraubt.
Ab Seriennummer 210701 (15.2.2021)
ist der passende Gegenstecker für den
neuen originalen Anschlußstecker von
Stryker bereits an der richtigen Stelle
an der Oberseite der Platte montiert.

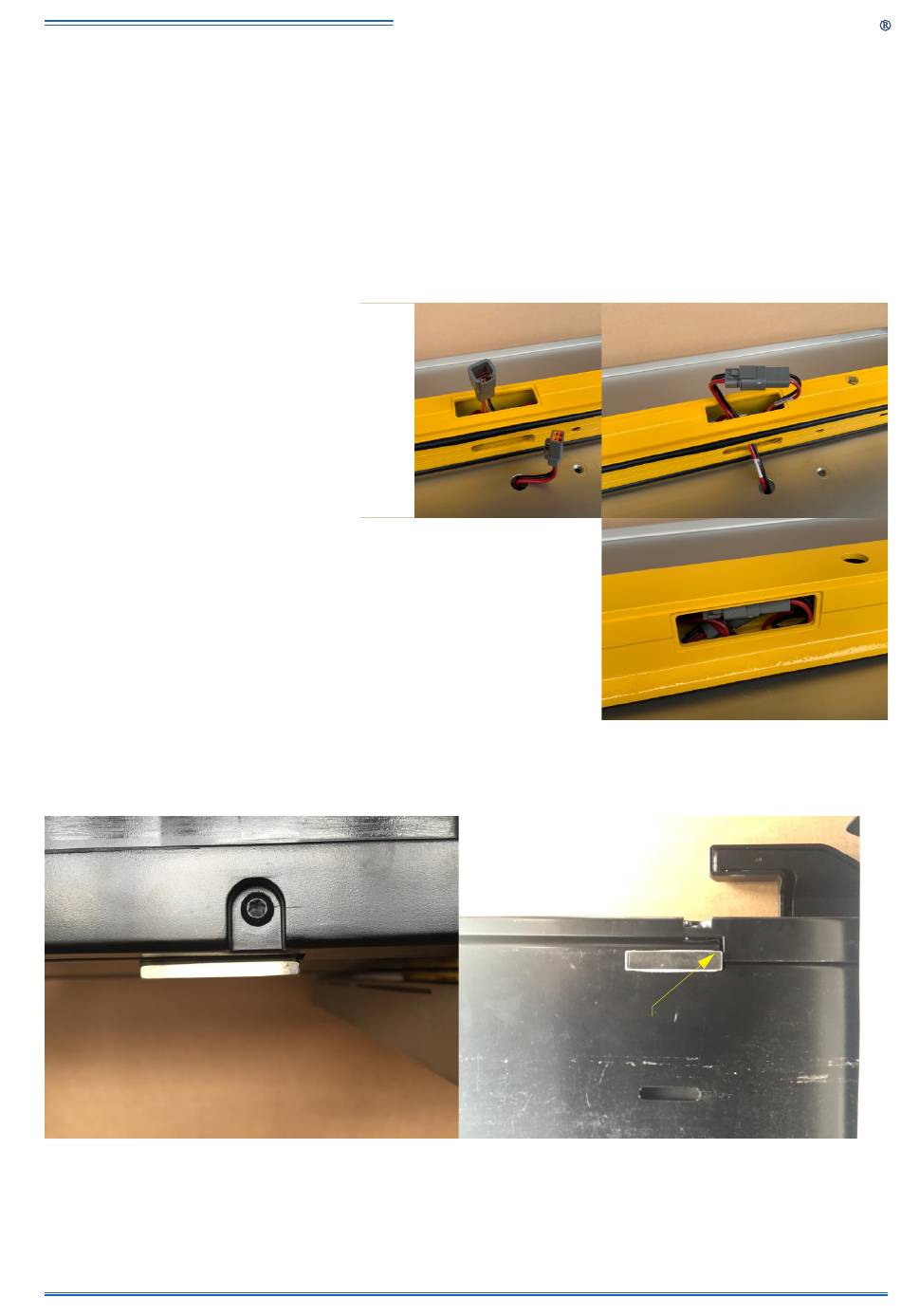

Verstauen Sie die Steckergehäuse bitte
wie abgebildet in der Ankerschiene.
Falls Sie noch eine frühere Version
der Stryker PowerLoad haben,
schneiden Sie bitte das Kabel am Stecker ab
und verlegen Sie es wie gewohnt.
Die benötigten Crimps und Isolierschuhe liegen bei,
auch das Loch in der Platte vorne bleibt bis auf weiteres.
Den Zusammenbau und die korrekte Montage des Schlittens
entnehmen Sie bitte der Montageanleitung der PowerLoad.
Anschließend positionieren und befestigen Sie den auf der Platte angeklebten
Quadermagneten am Schlitten, wie auf den Bildern dargestellt:
Seitenansicht Schlitten,
von rechts betrachtet
Abschließend das Hoverboard einschalten und den Schlitten nach vorne schieben.
Sobald der Schlitten in vorderster Position angekommen ist, betätigt der Quadermagnet
den Reed-Schalter an der Unterseite der Platte und das Hoverboard stellt sich automatisch
auf das aktuelle Ladegewicht ein.
HOVERBOARD
HOVERBOARD
1
an dieser Ecke ankleben
Ansicht Schlitten von unten
(ganz ausgezogen)
2
3
