Bedienungsanleitung PSSu E F 4DI(-T)(-R)
Bedienungsanleitung PSSu E F 4DI(-T)(-R)
PSSu E F 4DI(-T)(-R)
Dezentrales System PSSuniversal I/O
Bedienungsanleitung — Nr. 21310-DE-04
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pilz PSSu E F 4DI

Inhaltszusammenfassung für Pilz PSSu E F 4DI

  • Seite 1 Bedienungsanleitung PSSu E F 4DI(-T)(-R) Bedienungsanleitung PSSu E F 4DI(-T)(-R) PSSu E F 4DI(-T)(-R) Dezentrales System PSSuniversal I/O Bedienungsanleitung — Nr. 21310-DE-04...
  • Seite 2 Vorwort...

  • Seite 3: Inhaltsverzeichnis

    5.1.1 Abmessungen Basismodul montieren Elektronikmodul stecken und ziehen 5.3.1 Elektronikmodul stecken 5.3.2 Elektronikmodul ziehen 5.3.3 Elektronikmodul während des Betriebs tauschen Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...
  • Seite 4 Kapitel 7 Betrieb Meldungen Anzeigeelemente 7.2.1 Anzeigeelemente zur Moduldiagnose 7.2.2 Anzeigeelemente zum Eingangsstatus Kapitel 8 Technische Daten Technische Daten Bestelldaten Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 5: Kapitel 1 Einführung

    Gültigkeit der Dokumentation 1- ][BA Einf Gültigkeit_(T)_(R) Die Dokumentation ist gültig für die Produkttypen PSSu E F 4DI, PSSu E F 4DI-T und PSSu E F 4DI-R. Sie gilt, bis eine neue Dokumen- tation erscheint. Einf Einleitung Diese Bedienungsanleitung erläutert die Funktionsweise und den Be- trieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.

  • Seite 6: Übersicht Über Die Dokumentation

    In diesem Kapitel werden die Anzeigeelemente erklärt und es werden Tipps für den Störungsfall gegeben. 8 Technische Daten Dieses Kapitel enthält die technischen Daten und die Bestelldaten des Produkts. Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 7: Zeichenerklärung

    Umgebung beschädigt werden können, und gibt ent- sprechende Vorsichtsmaßnahmen an. Der Hinweis kennzeichnet außerdem besonders wichtige Textstellen. INFO liefert Anwendungstipps und informiert über Besonderheiten. Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...
  • Seite 8 Einführung Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 9: Kapitel 2 Übersicht

    Failsafe-Anwendungen in Systemumgebung A und B  T-Typ: ][Geraetemerkmal_T PSSu E F 4DI-T: für erhöhte Umweltanforderungen  ][Geraetemerkmal_R R-Typ: PSSu E F 4DI-R: für Bahnanwendungen Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

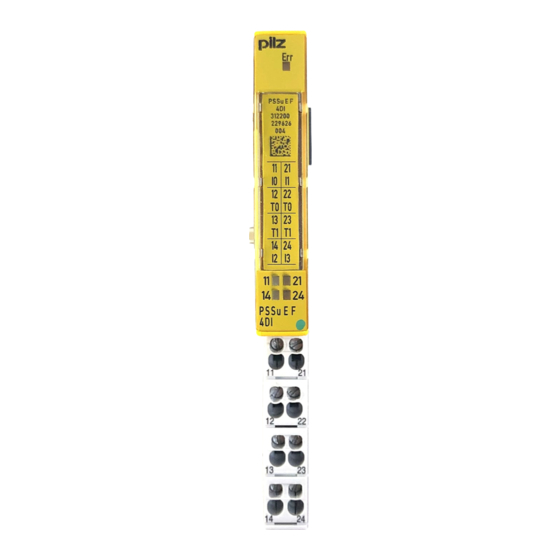

  • Seite 10: Frontansicht

    5: Bezeichnung des Elektronikmoduls  6: Anschlussebene 1  7: Anschlussebene 2  8: Anschlussebene 3  9: Anschlussebene 4 Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...
  • Seite 11 Anschluss der Signalleitungen  12: Montageschlitz für farbige Markierer zur Kennzeichnung der An- schlussebene (Anschlussebenen 1, 2, 3 und 4) Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...
  • Seite 12 Übersicht Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 13: Kapitel 3 Sicherheit

    ][Gertebeschreibung FS-Eingang Es stellt Fail-safe-Eingänge vom Typ 1 nach IEC 61131-2 zur Verfügung. Bestimm_Verwend_Zusatz-(T) Das Modul PSSu E F 4DI-T ist für den Einsatz bei erhöhten Umweltan- forderungen geeignet (siehe Technische Daten). Bestimm_Verwend_Zusatz-(R) Das Modul PSSu E F 4DI-R ist für den Einsatz bei erhöhten Umweltan- forderungen, die von Bahnanwendungen gefordert werden, geeignet (siehe Technische Daten).
  • Seite 14 PSSu BP 1/12C  PSSu BP-C1 1/12S  PSSu BP-C1 1/12C Bestimm_Verwend_Basismodule-T-R Die Module PSSu E F 4DI-T und PSSu E F 4DI-R dürfen zusammen mit den folgenden Basismodulen eingesetzt werden:  PSSu BP 1/8S-T Bestimm_Basismodule Digital-T ohne C ...

  • Seite 15: Sicherheitsvorschriften

     Beachten Sie bei der Außerbetriebsetzung die lokalen Gesetze zur Entsorgung von elektronischen Geräten (z. B. Elektro- und Elektronik- gerätegesetz). Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...
  • Seite 16 Sicherheit Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 17: Kapitel 4 Funktionsbeschreibung

    Verarbeitungszeit plus die Zykluszeit des Modulbusses (t , siehe Diagramm und Technische Daten). ][Funktionsdiagramm Eingang Digital Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 18: Integrierte Schutzmechanismen

     Eingangsfehler 4.1.3 Reaktionszeiten Reaktionszeiten 4- ][Funktionsbeschreibung_BA Reaktion Ein Sie finden Informationen zu den Reaktionszeiten der Eingänge in der PSSuniversal-Systembeschreibung. Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 19: Konfiguration

    4 Bit - - - - - - (z. B.: 32.00 … 32.03) ST lesen (“R”) 4 Bit - - - Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 20: Belegung Bei Pssu In Systemumgebung B

    ][Funktionsbeschreibung PSSu E F 4DI I/O-Datenname I/O-Datentyp I/O-Datenelement Bedeutung I0(11), I1(21), I2(14), I3(24) FS_I_DI Data: SAFEBOOL Eingangsdaten I0 ... I3 Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 21: Kapitel 5 Montage

    B. durch Berühren einer geerdeten, leitfähigen Fläche oder durch Tragen eines geerdeten Armbands. 5.1.1 Abmessungen Abmessungen 5- ][Abmessungen 1xR + 1xRL Bei Basismodulen mit vier Anschlussebenen: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...
  • Seite 22 Montage Allgemeine Hinweise zur Montage Bei Basismodulen mit sechs Anschlussebenen: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 23: Basismodul Montieren

    Basismodul auf der Montageschiene nach links schieben, bis die bei- den seitlichen Befestigungshaken am benachbarten Modul hörbar einrasten [3]. Schematische Darstellung: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 24: Elektronikmodul Stecken Und Ziehen

    Elektronikmodul stecken 5- ][Elektronikmodul stecken Vorgehensweise:  Das Elektronikmodul muss hörbar einrasten [1].  Elektronikmodul mit Beschriftungsstreifen kennzeichnen [2]. Schematische Darstellung: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 25: Elektronikmodul Ziehen

    5.3.2 Elektronikmodul ziehen Elektronikmodul ziehen 5- ][Elektronikmodul ziehen Vorgehensweise:  Arretierelemente [1] gleichzeitig zusammendrücken.  Elektronikmodul abziehen [2]. Schematische Darstellung: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 26: Elektronikmodul Während Des Betriebs

    – Solange das Modul gezogen ist, werden die Ersatzwerte (Valid-Bits = FALSE) der Eingangssignale/Eingangswerte verwendet. – Sobald das Modul wieder gesteckt ist, wird dieses automatisch re- aktiviert. Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 27: Kapitel 6 Verdrahtung

    – Abisoliertes Kabel in runde Befestigungsöffnung [2] bis zum An- schlag stecken [5]. – Schraubendreher herausziehen [6]. – Leitung auf festen Sitz prüfen. Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...
  • Seite 28 EN 60947-1, wie z. B. PZ 1,5 oder PZ 6,5 der Firma Weidmüller be- nutzen. – Maximales Anzugsdrehmoment: 0,8 Nm  Leitungsmaterial aus Kupferdraht verwenden. Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 29: Klemmenbelegung

    15-25: Testtaktausgang T1 oder +24 V Ausgang (Periphery Supp- 15-25 im Basismodul gebrückt) 16-26: Potenzial der C-Schiene (13-23-16-26 im Basismodul ge- brückt) Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 30: Anschluss Des Moduls

    Einkanaliger Sensor Zweikanaliger Sensor Ohne Testtaktung (ungeprüft) Ohne Testtaktung (ungeprüft) Sensor mit homogenen Kanälen Ohne Testtaktung (ungeprüft) Sensor mit diversitären Kanälen Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...
  • Seite 31 Anschluss des Moduls Mit Testtaktung (geprüft) Mit Testtaktung (geprüft) Sensor mit homogenen Kanälen Mit Testtaktung (geprüft) Sensor mit homogenen Kanälen Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...
  • Seite 32 Verdrahtung Anschluss des Moduls Mit Testtaktung (geprüft) Sensor mit diversitären Kanälen Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 33: Kapitel 7 Betrieb

    Mögliche Ursachen: Kurzschluss zwi- Kurzschluss beseitigen oder fehlerhaf- schen einem Testtakt und einer Ver- tes Modul tauschen. sorgungsspannung, oder Modul defekt. Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 34: Anzeigeelemente

    Das Modul hat eine LED zur Anzeige von Modulfehlern (LED „Err“). Bedeutung Bezeichnung Farbe Status - - - Kein Fehler Modulfehler Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 35: Anzeigeelemente Zum Eingangsstatus

    - - - 0-Signal (Eingang grün 1-Signal - - - 0-Signal (Eingang grün 1-Signal - - - 0-Signal (Eingang grün 1-Signal Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...
  • Seite 36 Betrieb Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 37: Kapitel 8 Technische Daten

    Min. Verarbeitungszeit des Eingangs bei Signalwechsel 0,50 ms von "1" nach "0" Min. Verarbeitungszeit des Eingangs bei Signalwechsel 0,50 ms von "0" nach "1" Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...
  • Seite 38 Schwingungen nach 50125-3 R-Typ 0,23 g R-Typ 5 ... 2.000 Hz R-Typ Schockbeanspruchung EN 61373 R-Typ 5 g R-Typ 30 ms R-Typ Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...
  • Seite 39 Alle in einer Sicherheitsfunktion verwendeten Einheiten müssen bei der Berechnung der Sicherheitskennwerte berücksichtigt werden. Technische Daten_Satz Normen Es gelten die 2009-10 aktuellen Ausgaben der Normen. Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 40: Bestelldaten

    PSSu BP-C1 1/12C 312 623 (Basismodul mit C-Schiene und Käfigzugfederklemmen) PSSu BP-C1 1/12C-T 314 623 (Basismodul mit C-Schiene und Käfigzugfederklemmen, T- Typ) Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...
