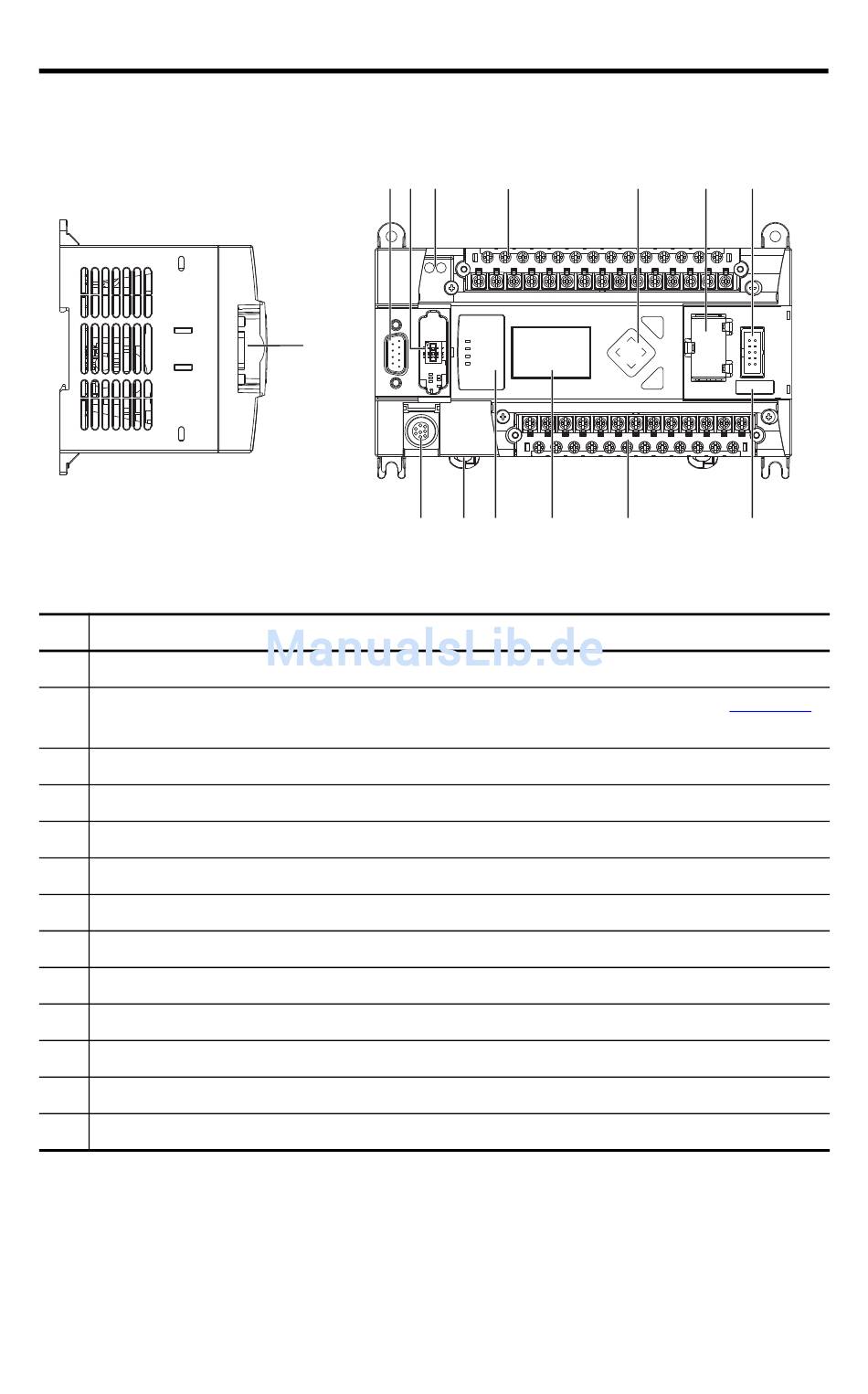

Beschreibung der Steuerung
Ansicht von links
Beschreibung
1
Kommunikationsanschluss 2 – 9-poliger RS-232C-Anschluss (D-förmig)
2
Speichermodul (Anleitungen zur Installation des Speichermoduls finden Sie in Publikation 1766-IN010,
MicroLogix 1400 Memory Module Installation Instructions).
3
Fremdgerätespeisung 24 V (nur für 1766-L32BWA und 1766-L32BWAA)
4
Eingangsklemmenleiste
5
Tastatur der LCD-Anzeige (ESC, OK, Aufwärts, Abwärts, Links, Rechts)
6
Batteriefach
7
Anschluss für 1762-Erweiterungsbus
8
Batterieanschluss
9
Ausgangsklemmenleiste
10
LCD-Anzeige
11
LED-Anzeigen
12
Kommunikationsanschluss 1 – RJ45-Anschluss
13
Kommunikationsanschluss 0 – 8-poliger RS-232C/RS-485-Anschluss (Mini-DIN)
Speicherprogrammierbare Steuerungen MicroLogix 1400
1
2
1
44514
13
3
4
12
11
10
Ansicht von oben
Publikation 1766-IN001C-DE-P – Oktober 2009
5
6
7
ESC
OK
44515
9
8
9
