24 Speicherprogrammierbare Steuerungen MicroLogix 1400

Verdrahtungsempfehlung

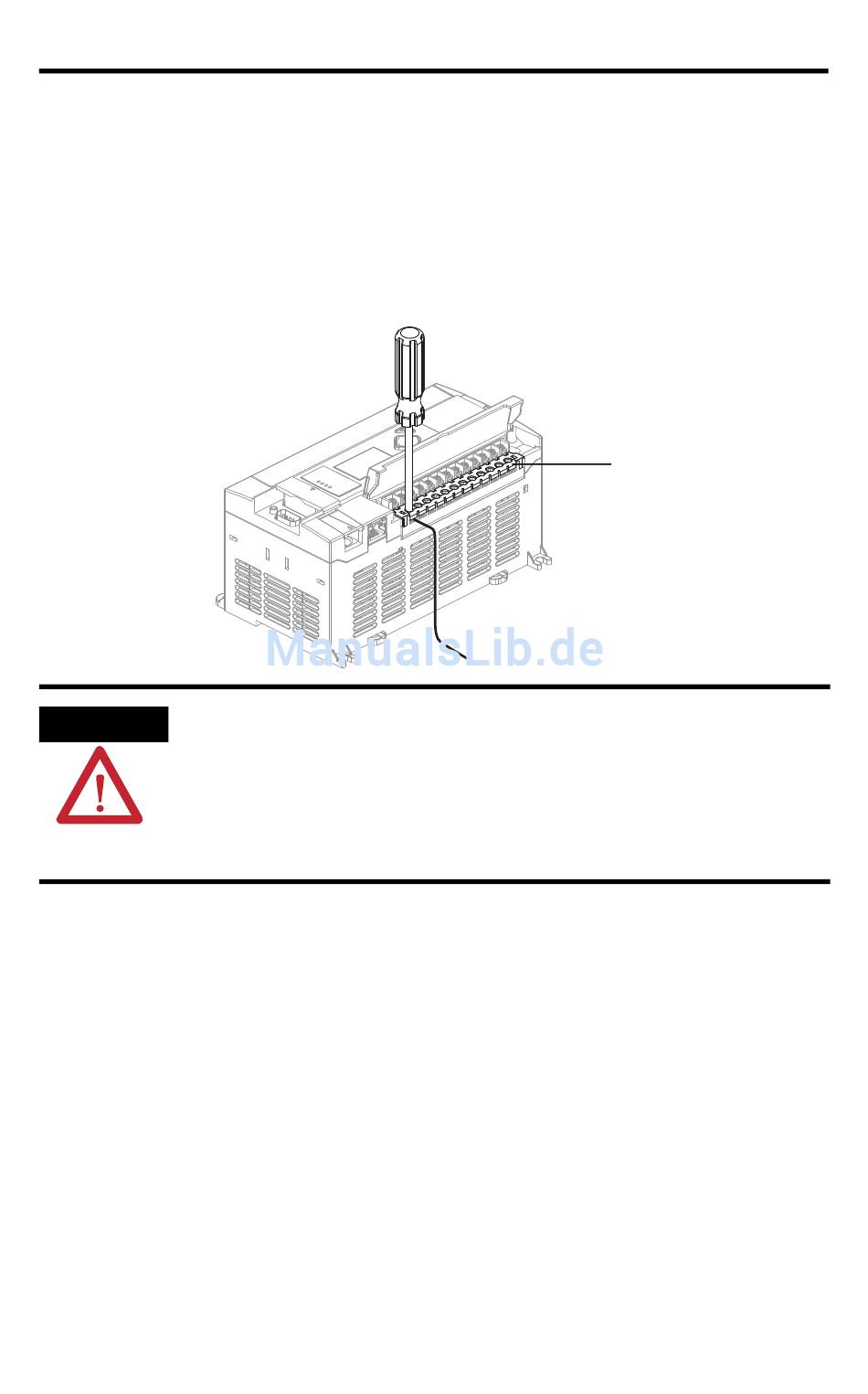

Entfernen Sie bei einer Verdrahtung ohne Kabelschuhe nicht die
berührungssicheren Abdeckungen. Lösen Sie die Klemmenschraube und verlegen
Sie die Drähte durch die Öffnung in der berührungssicheren Abdeckung. Ziehen
Sie die Klemmenschraube an, sodass der Draht durch die Druckplatte gehalten
wird.
Isolieren Sie die Kabel vorsichtig ab. In die Steuerung hineinfallende
ACHTUNG
Kabelstücke, können Schäden verursachen. Stellen Sie nach Abschluss der
Verdrahtung sicher, dass die Steuerung frei von jeglichen Metallspänen ist,
bevor der Staubschutzstreifen abgenommen wird. Der Staubschutzstreifen muss
vor Inbetriebnahme entfernt werden; Nichtbeachtung dieses Hinweises kann zu
Überhitzungen führen.
Publikation 1766-IN001C-DE-P – Oktober 2009
Berührungssichere Abdeckung
44527
