Kabelschuh-Empfehlung
Der Durchmesser des Klemmenschraubenkopfes beträgt 5,5 mm. Die Eingangs-
und Ausgangsklemmen der Steuerung MicroLogix 1400 sind für die folgenden
Kabelschuhe ausgelegt. Die Klemmen können einen 6,35 mm breiten Kabelschuh
(Standard bei einer 6er Schraube für bis zu AWG 14) oder eine 4-mm-Gabelklemme
(metrisch #4).

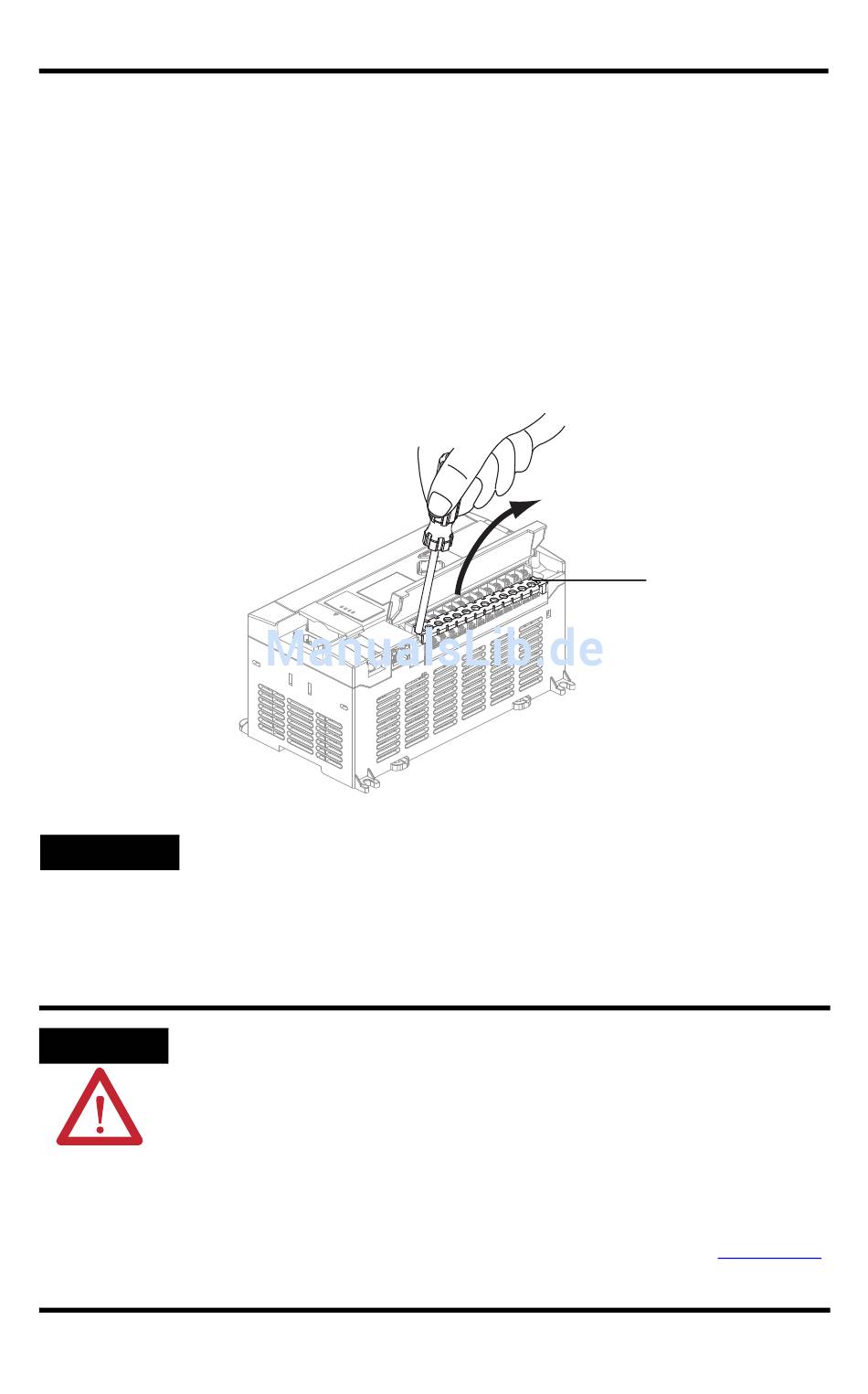

Verwenden Sie für Kabelschuhe einen kleinen Schlitzschraubendreher, um die
berührungssichere Abdeckung von den Klemmenleisten abzuhebeln, und lösen Sie
dann die Klemmenschraube.
Wenn Sie die berührungssichere Abdeckung vor der Verdrahtung von der
TIPP
Klemmenleiste entfernen, können sie diese ggf. nicht wieder auf der
Klemmenleiste befestigen, da die Drähte im Weg sind.
Überspannungsschutz
Induktive Lasten, wie Motorstarter und Magnetspulen, erfordern zum Schutz der
ACHTUNG
Steuerungsausgänge Überspannungsschutzvorrichtungen. Schalten induktiver
Lasten ohne Überspannungsschutz kann die Lebensdauer von Relaiskontakten
erheblich beeinträchtigen oder Transistorausgänge beschädigen. Des Weiteren
wird durch die Verwendung von Überspannungsschutzvorrichtungen die
Auswirkung von Spannungstransienten reduziert (verursacht durch
Spannungsunterbrechung zur betreffenden induktiven Last) und die Ausbreitung
elektrischer Störungen in die Systemverdrahtung vermieden. Weitere
Informationen zum Überspannungsschutz finden Sie in Publikation 1766-UM001,
MicroLogix 1400 Programmable Controller User Manual.
Speicherprogrammierbare Steuerungen MicroLogix 1400
Publikation 1766-IN001C-DE-P – Oktober 2009
Berührungssichere
Abdeckung
