Positionierlinie

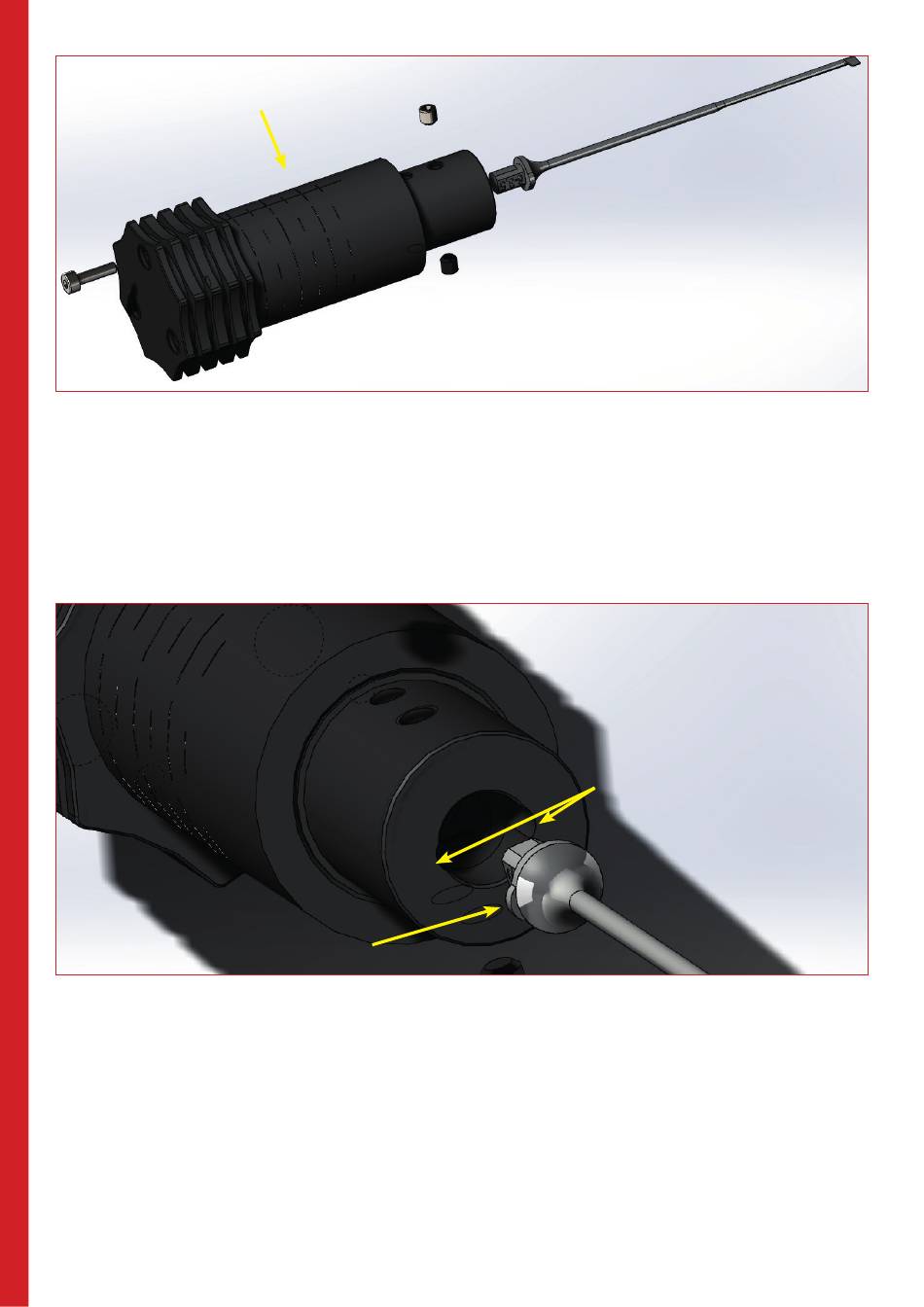

Nun den gewünschten SDB-Pick in das Griffstück-1 einsetzen. Der Pick wird hierbei bis zum An-
schlag eingeschoben und über die beiden Gewindestifte M3x3 fixiert. Beim Einsetzen ist auf die
Verdrehung zu achten. Hierzu befindet sich eine "Nase" am Pick und zwei Nuten im Griffstück-1.
Je nach ausgewählter Kombination zwischen SDB-Pick und Schlüsselprofil, kann der Pick um
180°verdreht eingesetzt werden. Beim Anziehen der Gewindestifte sollte darauf geachtet werden,
dass diese im Wechsel angezogen werden. Ein einseitiges Festziehen kann dazu führen, dass der
Pick leicht „schief" steht und somit in der Führung schwergängiger ist.
Nut
Nase
Zweiter Montageschritt
Als nächstes wird das Gegenstück mit entsprechendem Schlüsselprofil montiert. Hierzu wird der
Positionierring-Rasterskala am Griffstück-2 mit dem Gewindestift M3x3 fixiert. Weiterhin wird das
benötigte Schlüsselprofil in die vordere Bohrung des Griffstücks-2 eingesetzt und so ausgerichtet,
dass das Profil zum Schloss passt und die Klemmflächen zu den Bohrungen stimmen. Anschließend
wird das Schlüsselprofil mit zwei Gewindestiften M4x4 befestigt. Auch hier ist darauf zu achten, dass
diese im Wechsel angezogen werden.
