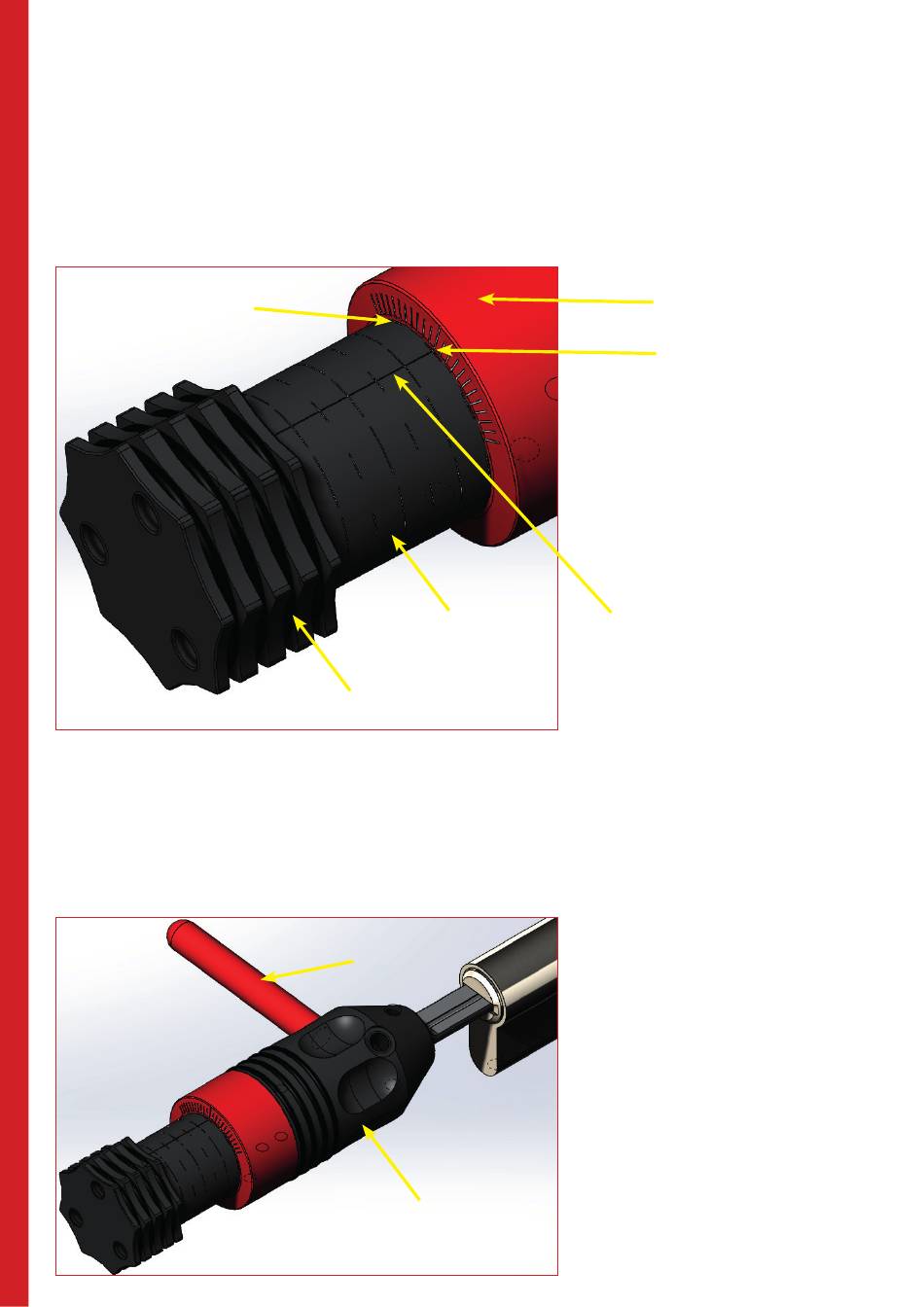

3. Im nächsten Schritt wird nun der Pick auf dem ersten Stift positioniert. Hierzu wird das
Griffstück-1, mit der entsprechenden Skala so bewegt, dass der erste gravierte Ring auf der Skala
sichtbar ist. Das Fähnchen des Picks sollte nun auf der ersten Stiftposition liegen. Hierbei ist darauf
zu Achten, dass die 0°- Position mit der Positionsline der Skala übereinstimmt. Die 0°-Position ist
die Position, in der das Fähnchen den Pin nicht, bzw. nur minimal, herunterdrückt. Sollte dies nicht
der Fall sein, kann der Positionierring-Rasterskala in seiner Lage korrigiert werden. Hierzu wird die
Klemmschraube gelöst und der Ring kann auf die 0°- Position gedreht werden.
1. Gravierter Ring
4. Ist das Werkzeug im Zylinder positioniert, wird anschließend eine leichte Vorspannung durch
das Drehen des Griffstücks-2 erzeugt. Diese Vorspannung wird im gesamten Prozess des Pickens
beibehalten und je nach Bedarf erhöht oder verringert. Hierzu ist es hilfreich die Griff-V2-Drehhilfe
zu montieren. Dadurch lässt sich der Spannvorgang besser und genauer kontrollieren.
Skala
Griffstück-1
Griff-V2
Griffstück-2
Positionierring-Rasterskala
0°- Position
Positionsline
