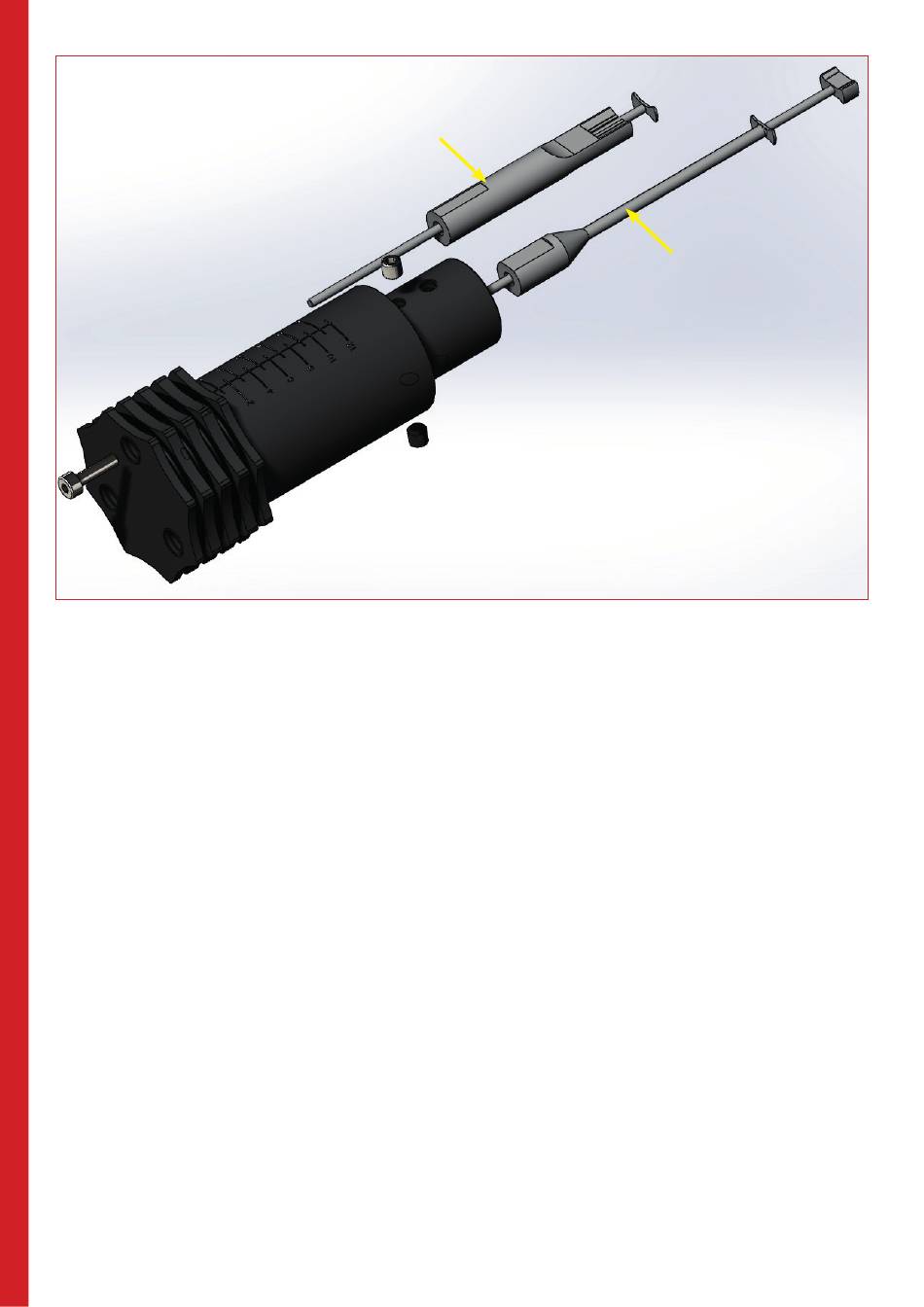

Aufbau-T10
Aufbau-T2
Zur Montage wird die gewünschte Skala über das Griffstück-1 geschoben und mit der gravierten
Skala nach oben zur Befestigungsbohrung ausgerichtet. Anschließend wird diese mit der M2x8
Schraube fixiert.
Nun den gewünschten Aufbau T2 oder T10 in das Griffstück-1 einsetzen. Der Stab wird hierbei bis
zum Anschlag eingeschoben und über die beiden Gewindestifte M3x3 fixiert. Bitte hierbei darauf
achten, dass die hinteren Bohrungen (wie dargestellt) verwendet werden. Die vorderen Bohrungen
dienen zur Montage der Bohrmuldenpicks. Beim Anziehen der Schrauben darauf achten, dass diese
im Wechsel angezogen werden. Ein einseitiges Festziehen kann dazu führen, dass der Spanner oder
Scheibensetzer (je nach Aufbau) leicht „schief" steht und somit in der Führung schwergängiger ist.
Zweiter Montageschritt
Nun wird diese Einheit in das Griffstück-2 eingesetzt. Hierzu wird vorher der Positionierring am
Griffstück-2 mit dem Gewindestift M3x3 fixiert.
