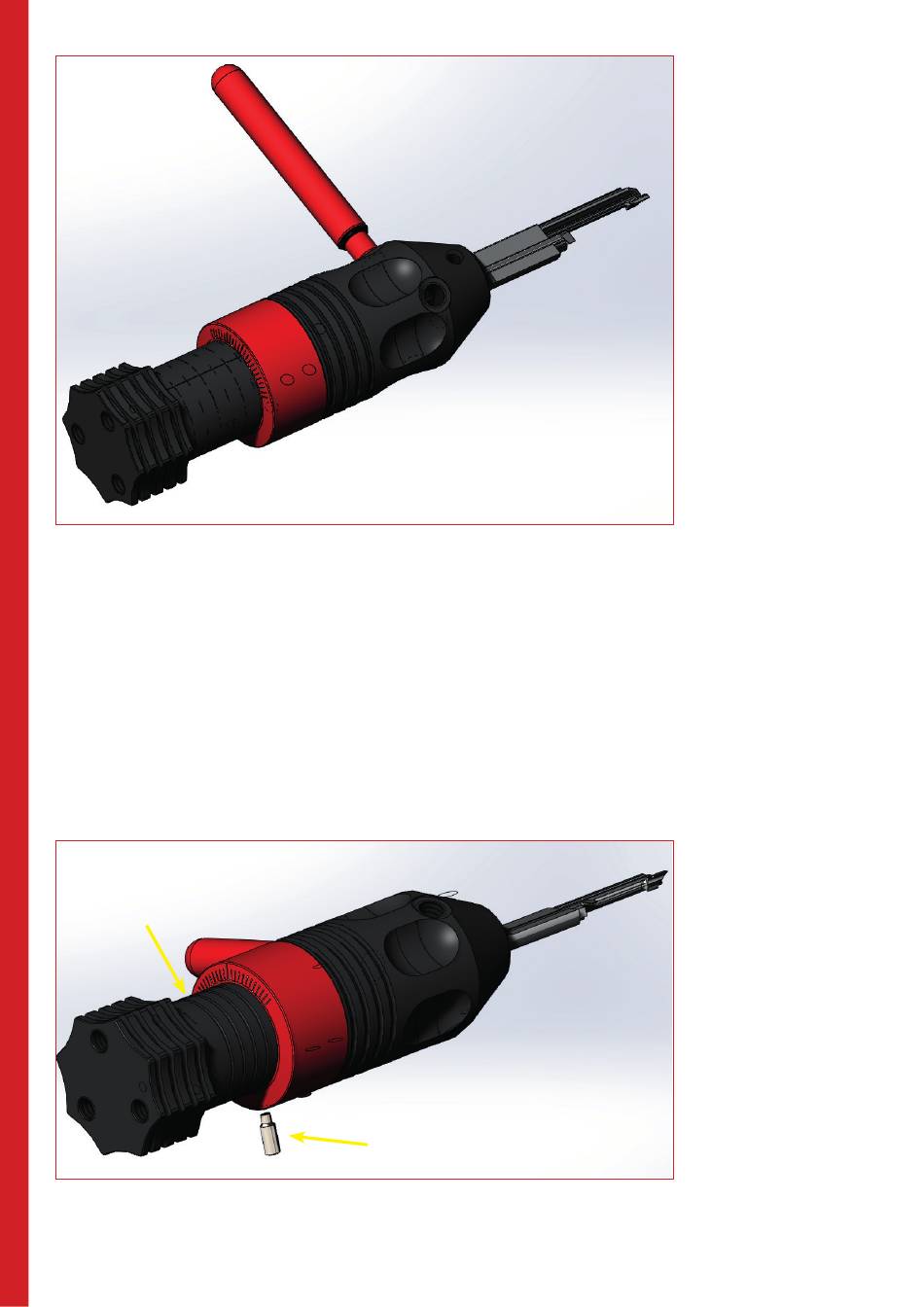

Eine weitere Option ist der Austausch der Skala gegen eine Raster-Skala. Hierzu wir im ersten
Montageschritt an Stelle der Skala eine Raster-Skala montiert. Diese ist nicht im Lieferumfang
enthalten und kann im Shop erworben werden. Weiterhin wird für diesen Aufbau das Federnde-
Druckstück M3 benötigt (im Lieferumfang enthalten). Das Druckstück wird in die zusätzliche Bohrung
am Positionierring-Rasterskala eingeschraubt. Hierbei kann der Anwender, durch das
Einschrauben entscheiden, wie stark die Rastfunktion sein soll. Durch diesen Umbau wird in der
Schubachse die Stiftpositionierung vorgegeben. Somit kann der Anwender sich auf die Drehachse
und den Pick konzentrieren, um den Stift zu setzen. Der kleine Nachteil, der dadurch entsteht, ist
dass die Freiheit in der Schubachse verloren geht. Dies kann in manchen Fällen problematisch sein.
Hier ist dann eine Skala ohne Rasterung von Vorteil.
Raster-Skala
Federndes-Druckstück M3
