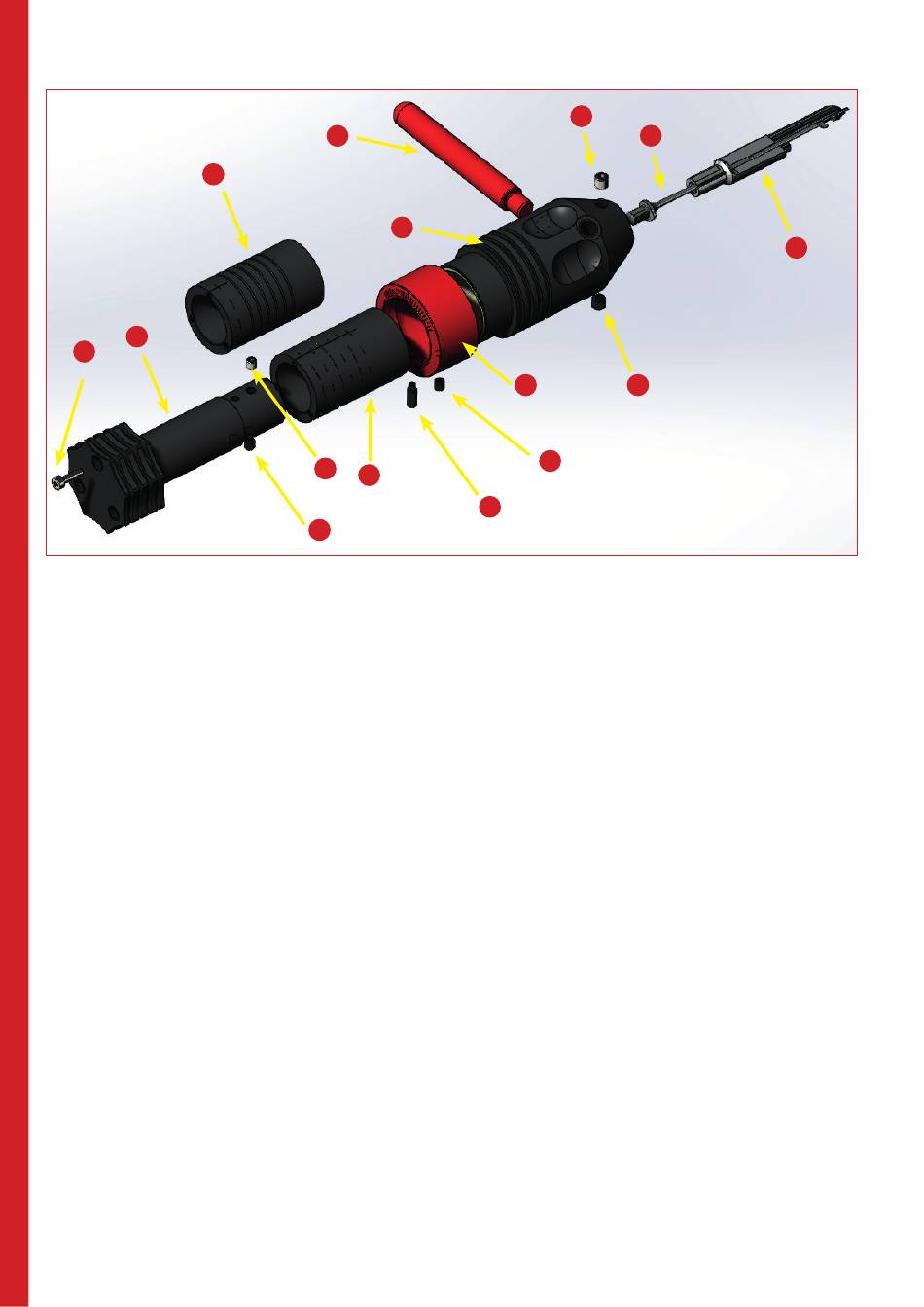

Montageanleitung Bohrmulden-Opener
8.
1.
10.
1.
Griffstück-1
2.
Skala
3.
Positionierring-Rasterskala
4.
Griffstück-2
5.
SDB-Pick
6.
Schlüsselprofil
7.
Griff-V2-Drehhilfe
8.
Raster-Skala
9.
M3 Gewindestift-Federndes Druckstück (Innensechskant 1,5mm)
10.
Schraube M2x8mm zur Montage Skala (Innensechskant 1,5mm)
11.
Gewindestift M3x3 zum Klemmen des SDB-Picks (Innensechskant 1,5mm)
12.
Gewindestift M3x3 zum Klemmen des SDB-Picks (Innensechskant 1,5mm)
13.
Gewindestift M3x3 zum Klemmen des Positionierring-Rasterskala (Innensechskant 1,5mm)
14.
Gewindestift M4x4 zum Klemmen des Schlüsselprofils (Innensechskant 2mm)
15.
Gewindestift M4x4 zum Klemmen des Schlüsselprofils (Innensechskant 2mm)
Erster Montageschritt
Als erstes wird die Skala / Raster-Skala mit dem entsprechenden SDB-Pick montiert. Hierzu gibt es
aktuell bei den Skalen je vier Auswahlmöglichkeiten. Zur Montage wird die gewünschte Skala über
das Griffstück-1 geschoben und mit der gravierten Positionierline nach oben zur Befestigungs-
bohrung ausgerichtet. Anschließend wird diese mit der M2x8 Schraube fixiert.
7.
4.
11.
2.
9.
12.
14.
5.
3.
15.
13.
6.
