GRANUDOS Typ Flex-CPR Touch XL, Typ Flex-Touch und
Typ Flex-S5, Dosiereinheit
7.1.2 Auswechseln der Dosierschnecke und der Staubdichtung
VORSICHT!
Vor Beginn der Arbeit die persönliche Schutzausrüstung anlegen.
Übersicht Dosiermotormotor mit Dosierschnecke
162
161

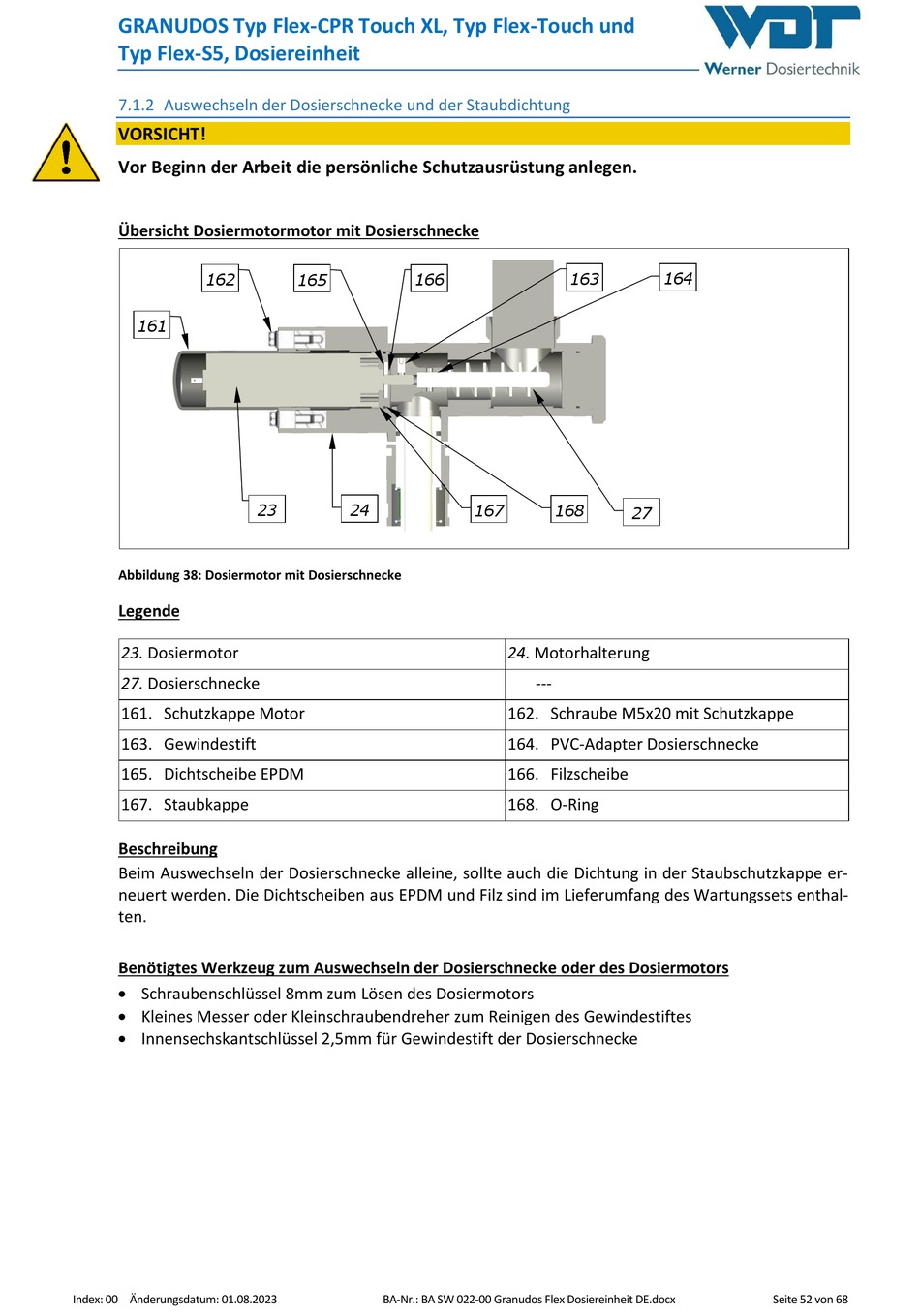

Abbildung 38: Dosiermotor mit Dosierschnecke
Legende
23. Dosiermotor
27. Dosierschnecke
161. Schutzkappe Motor
163. Gewindestift
165. Dichtscheibe EPDM
167. Staubkappe
Beschreibung
Beim Auswechseln der Dosierschnecke alleine, sollte auch die Dichtung in der Staubschutzkappe er-
neuert werden. Die Dichtscheiben aus EPDM und Filz sind im Lieferumfang des Wartungssets enthal-
ten.
Benötigtes Werkzeug zum Auswechseln der Dosierschnecke oder des Dosiermotors
Schraubenschlüssel 8mm zum Lösen des Dosiermotors
Kleines Messer oder Kleinschraubendreher zum Reinigen des Gewindestiftes
Innensechskantschlüssel 2,5mm für Gewindestift der Dosierschnecke
