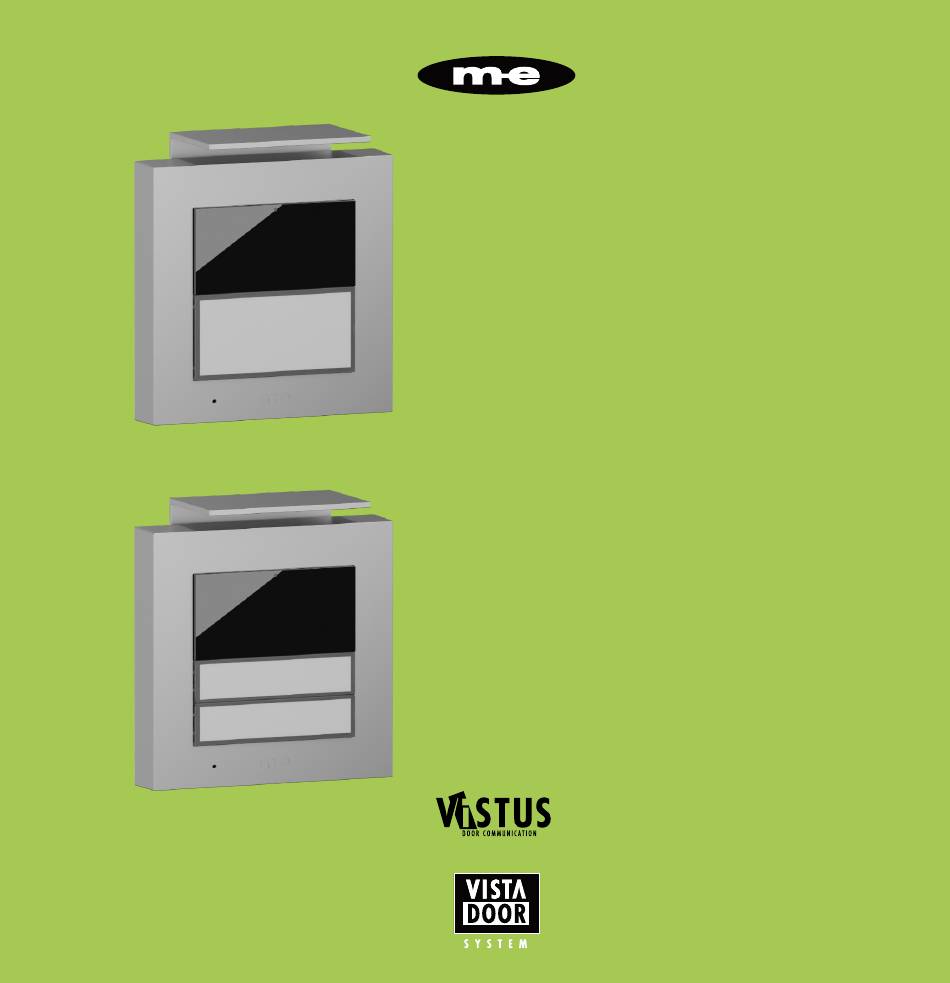

- Seite 1 ADV-1010 ADV-1020 BEDIENUNGSANLEITUNG INSTRUCTION MANUAL INSTRUCTIONS D'UTILISATION GEBRUIKSAANWIJZING...
-
Seite 2: Inhaltsverzeichnis
ADV-1010 DEUTSCH ADV-1020 Bedienungsanleitung ERWEITERTE FUNKTIONEN ....13 ABBILDUNGEN.........4 FUNKGONG ANLERNEN......13 LIEFERUMFANG ADV-1010 ....8 FUNKGONG KLINGELTON ÄNDERN.13 ÄNDERN DER CODIERUNG ....14 LIEFERUMFANG ADV-1020....8 TECHNISCHE DATEN ......15 LEGENDE...........8 HINWEISE..........16 MONTAGE..........9 SICHERHEITSHINWEISE....... 16 ANSCHLUSS..........10 GARANTIE-INFORMATIONEN ....17 TÜRÖFFNER........... 10 INBETRIEBNAHME ........11 EINSTELLMÖGLICHKEITEN.... - Seite 3 DEUTSCH ADV-1010 ADV-1020...
-
Seite 4: Abbildungen
ADV-1010 DEUTSCH ADV-1020 Abb. - Seite 5 DEUTSCH ADV-1010 ADV-1020 Abb. 1 = Namensschild 11 = Schutzdach 2 = Gehäuseschrauben 12 = Schutzdachschrauben 3 = Vorderes Gehäuse 13 = Lautsprecheröffnung 4 = Schrauben Einstellungsdeckel 5 = Einstellungsdeckel 6 = Schrauben Technikeinheit 7 = Technikeinheit 8 = Befestigungsschrauben...
- Seite 6 ADV-1010 DEUTSCH ADV-1020 Abb. 15 = Potentiometer Lautstärke 16 = Schalter 17 = Taster...
- Seite 7 DEUTSCH ADV-1010 ADV-1020 Abb. +15 VOLT Innen/Indoor AUDIO Fam. 1 TÜRÖFFNER +15 VOLT CONTACT DOOROPENER AUDIO +15 VOLT ADV 1010 Außen/Outdoor Türöffner Door opener ADV 1020 Innen/Indoor Fam. 2...
-
Seite 8: Lieferumfang Adv-1010
ADV-1010 DEUTSCH ADV-1020 LIEFERUMFANG ADV-1010 Außenstation für Audio-Türsprechanlagen ADV-1010 für 1-Familienhaus • 1x Außenstation 1-Familienhaus ADV-1020 für 2-Familienhaus • 1x Schraubendreher Torx T6 • 1x Befestigungsmaterial Vielen Dank für den Kauf dieser Außensta- • 1x Anleitung tion. Diese Außenstation kann mit allen Komponenten aus den Türsprechanlagen-... -
Seite 9: Montage
DEUTSCH ADV-1010 ADV-1020 11 = Schutzdach 1. Entfernen Sie das Namensschild (1), 12 = Schutzdachschrauben indem Sie einen passenden Schlitz- 13 = Lautsprecheröffnung schraubendreher seitlich am Namens- 15 = Potentiometer Lautstärke schild an der Aussparung ansetzen und 16 = Schalter nach vorne hebeln. -
Seite 10: Anschluss
ADV-1010 DEUTSCH ADV-1020 ANSCHLUSS 6. Halten Sie den Gehäuseboden an den Montageort der Außenstation und mar- Schließen Sie die Außenstation entsprechend kieren Sie die Bohrlöcher. des Anschlussplanes (Abb. 4) an. Die Stromversorgung* kann an einem Stern- HINWEIS: Benutzen Sie eine Wasserwaage punkt wie in der Abb.4 gezeigt oder direkt an... -
Seite 11: Inbetriebnahme
DEUTSCH ADV-1010 ADV-1020 Über die Betriebsspannung der INBETRIEBNAHME Außenstation Dazu wird Anschluss 1 vom Türöffner an das Nachdem alle Komponenten montiert und Terminal 10 angeschlossen, korrekt angeschlossen wurden, stellen Sie die Anschluss 2 vom Türöffner an Masse/GND Stromversorgung her. Danach müssen Sie an (z.B. -
Seite 12: Einstellmöglichkeiten
ADV-1010 ADV-1010 | DEUTSCH DEUTSCH ADV-1020 ADV-1020 ID1= Schalter 16.1 auf ON und 16.2 auf ON EINSTELLMÖGLICHKEITEN ID2= Schalter 16.1 auf OFF und 16.2 auf ON ID3= Schalter 16.1 auf ON und 16.2 auf OFF Unter dem Deckel (5) sind die Einstellmög- lichkeiten für die Außenstation zugänglich. -
Seite 13: 434Mhz Sendemodul
DEUTSCH DEUTSCH | ADV-1020 ADV-1010 ADV-1020 ADV-1020 434MHz Sendemodul gers) und betätigen Sie dann einmal die Klin- geltaste an der Außenstation auf die der Mit dem Schalter (16.5) kann das interne Funkgong reagieren soll. Der Empfänger 434MHz Sendemodul Ein oder Aus geschal- spielt eine Melodie ab und ist fertig ange- tet werden. -
Seite 14: Ändern Der Codierung
ADV-1010 DEUTSCH ADV-1020 *Bei der ADV-1020 kann der Code für komplett abgespielt wurde, bevor Sie beide Tasten separat eingestellt werden, den nächsten Ton durch Drücken des indem hier die entsprechende Klingel- Namensschildes auswählen. Insgesamt taste gedrückt wird. stehen 8 Klingeltöne zur Auswahl. -
Seite 15: Technische Daten
DEUTSCH | ADV-1010 ADV-1020 TECHNISCHE DATEN • Betriebsspannung: 15Volt DC • Stromaufnahme: 270 ± 50mA • Frequenz BELL: 434MHz; <10mW • Temperaturbereich: -20°C bis 50°C • Max. Luftfeuchtigkeit: 85% • Abmessungen: 114x114x30mm (BxHxT) -
Seite 16: Hinweise
ADV-1010 DEUTSCH ADV-1020 SICHERHEITSHINWEISE HINWEISE Bei Sach- oder Personenschäden, die durch Unter Einwirkung von starken statischen, unsachgemäße Handhabung oder Nichtbe- elektrischen oder hochfrequenten Feldern achten der Sicherheitshinweise verursacht (Entladungen, Mobiltelefonen, Funkanlagen, werden, übernehmen wir keine Haftung. In Handys, Mikrowellen) kann es zu Funktions- diesen Fällen erlischt jeder Garantieanspruch! -
Seite 17: Garantie-Informationen
DEUTSCH ADV-1010 ADV-1020 GARANTIE-INFORMATIONEN Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, Es wird für die Dauer von 2 Jahren ab Kaufda- erlischt der Garantieanspruch. Für Folgeschä- tum gewährleistet, dass dieses Produkt frei den übernehmen wir keine Haftung! Bei von Defekten in den Materialien und in der Sach- oder Personenschäden, die durch... - Seite 18 ADV-1010 DEUTSCH ADV-1020 Diese Betriebsanleitung ist eine Publikation der m-e GmbH modern-electronics, An den Kolonaten 37, 26160 Bad Zwischenahn Die Betriebsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
- Seite 19 DEUTSCH ADV-1010 ADV-1020...
- Seite 53 Nederlands ADV-1010 ADV-1020...
- Seite 54 ADV-1010 Nederlands ADV-1020 Fig.
- Seite 68 Hiermit erklärt die m-e GmbH modern-electronics, dass dieses Gerät den folgenden Richtlinien entspricht: RoHS 2011/65/EU EMC 2014/30/EU RED 2014/53/EU LVD 2014/35/EU Die KONFORMITÄTSERKLÄRUNG kann unter folgender Adresse abgerufen werden: http://www.m-e.de/download/ce/adv-10x0ce.pdf...
