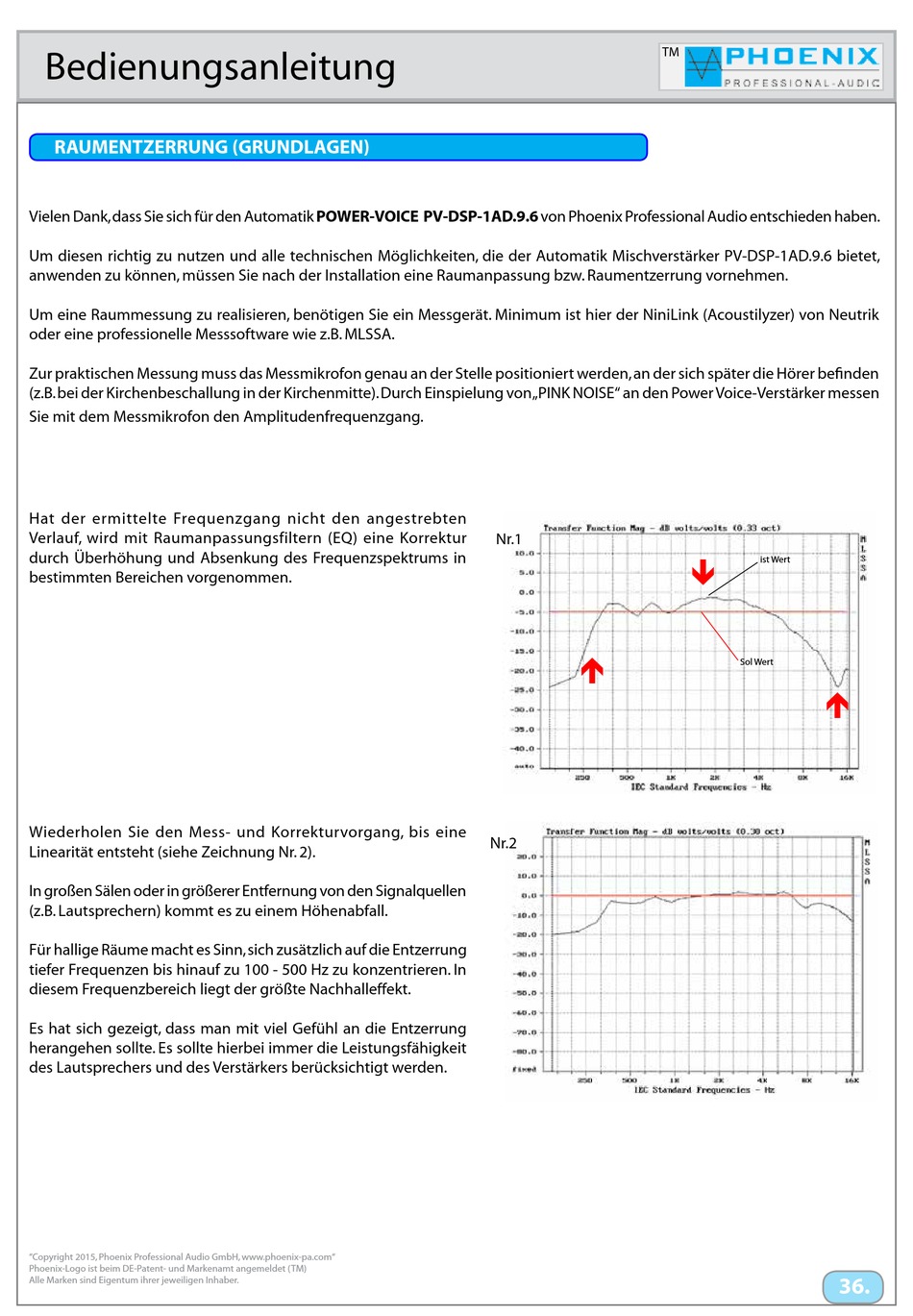

Bedienungsanleitung
RAUMENTZERRUNG (GRUNDLAGEN)
Vielen Dank, dass Sie sich für den Automatik POWER-VOICE PV-DSP-1AD.9.6 von Phoenix Professional Audio entschieden haben.
Um diesen richtig zu nutzen und alle technischen Möglichkeiten, die der Automatik Mischverstärker PV-DSP-1AD.9.6 bietet,
anwenden zu können, müssen Sie nach der Installation eine Raumanpassung bzw. Raumentzerrung vornehmen.
Um eine Raummessung zu realisieren, benötigen Sie ein Messgerät. Minimum ist hier der NiniLink (Acoustilyzer) von Neutrik
oder eine professionelle Messsoftware wie z.B. MLSSA.
Zur praktischen Messung muss das Messmikrofon genau an der Stelle positioniert werden, an der sich später die Hörer befinden
(z.B. bei der Kirchenbeschallung in der Kirchenmitte). Durch Einspielung von „PINK NOISE" an den Power Voice-Verstärker messen
Sie mit dem Messmikrofon den Amplitudenfrequenzgang.
Hat der ermittelte Frequenzgang nicht den angestrebten
Verlauf, wird mit Raumanpassungsfiltern (EQ) eine Korrektur
Nr.1
durch Überhöhung und Absenkung des Frequenzspektrums in
ist Wert
bestimmten Bereichen vorgenommen.
Sol Wert
Wiederholen Sie den Mess- und Korrekturvorgang, bis eine
Nr.2
Linearität entsteht (siehe Zeichnung Nr. 2).
In großen Sälen oder in größerer Entfernung von den Signalquellen
(z.B. Lautsprechern) kommt es zu einem Höhenabfall.
Für hallige Räume macht es Sinn, sich zusätzlich auf die Entzerrung
tiefer Frequenzen bis hinauf zu 100 - 500 Hz zu konzentrieren. In
diesem Frequenzbereich liegt der größte Nachhalleffekt.
Es hat sich gezeigt, dass man mit viel Gefühl an die Entzerrung
herangehen sollte. Es sollte hierbei immer die Leistungsfähigkeit
des Lautsprechers und des Verstärkers berücksichtigt werden.
