Seite 34: Wichtigste Merkmale

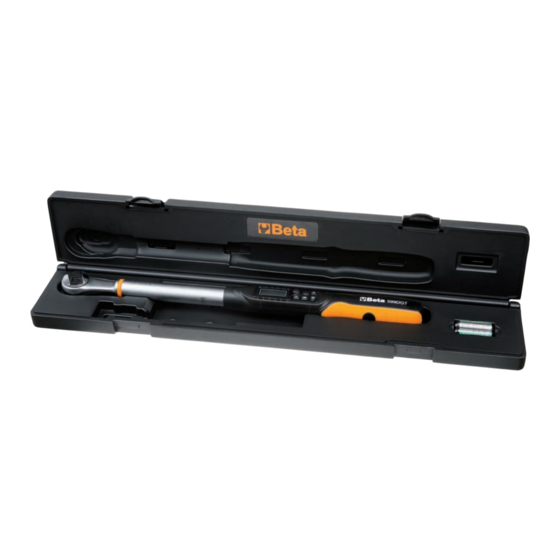

All manuals and user guides at all-guides.com GEBRAUCHSANWEISUNG BETA 599 DGT/20 Elektronischer Drehmomentschlüssel WICHTIGSTE MERKMALE – Digitale Lesung des Anzugmoments – Genauigkeit +/- 2 % oder +/- 3 % – Rechts- und linksgängiger Betrieb – Wahl der Peak-Hold-Funktion und Spur (Track) –... -
Seite 35: Technische Merkmale
Alarm- Länge Funktionsbereich schluss Einstellbereich (mm) (N-m) (Zoll) (N-m) 599 DGT/20 40-200 1/2” 10-200 Beta 599 DGT/20 Genauigkeit rechtsgängig: ±2% linksgängig: ±3% Betriebsmodus Peak-Hold/Spur (Track) Auswahl der Maßeinheiten N-m, ft-lb, in-lb, kg-cm Kopfart Umschaltknarre Kranzzähne Drucktasten Leucht-LED 12 LED / 4 rote + 8 grüne... - Seite 36 All manuals and user guides at all-guides.com AKTIVIERUNG IM STAND-BY-MODUS – Nach circa 5 Minuten Nichtbenutzung schaltet der Schlüssel auf Stand-by, um Strom zu sparen. Um den auf Stand-by-Betrieb stehenden Schlüssel erneut zu aktivieren, drücken. NULLSTELLUNG DES GERÄTS – Sollte der Schlüssel Betriebsanomalien aufweisen, zur Nullstellung des Schlüssels gleichzeitig drücken.
-
Seite 37: Phase 1: Auswahl Der Masseinheit
Merkmalen angegebenen Anzugmoments angewendet wurden. Der Schlüssel nimmt seinen Betrieb nach einigen Sekunden wieder auf. Dennoch sollte in Kürze die korrekte Schlüsseleichung in einem von Beta autorisierten Kundendienstzentrum geprüft werden. 2. Die Funktion “Auswahl Maßeinheit” ist sequentiell. - Seite 38 All manuals and user guides at all-guides.com PHASE 3: AUSWAHL DES BETRIEBSMODUS PEAK-HOLD/SPUR Betriebsmodus Spur Lange auf drücken Einstellung Betriebsmodus Peak-Hold-/Spur Zur Auswahl drücken Einstellung Betriebsmodus Peak-Hold-/Spur drücken...
- Seite 39 Der Schlüssel nimmt seinen Betrieb nach einigen Sekunden wieder auf. Dennoch sollte in Kürze die korrekte Schlüsseleichung in einem von Beta autorisierten Kundendienstzentrum geprüft werden. 2. Wird ein Anzugsmoment von über 5 N-m angewendet, beginnt das LCD-Display diesen anzuzeigen. Sollte der angewendete Anzugsmoment unter 5 N-m liegen, zeigt das LCD-Display keine Wertänderung an.
- Seite 40 Merkmalen angegebenen Anzugmoments angewendet wurden. Der Schlüssel nimmt seinen Betrieb nach einigen Sekunden wieder auf. Dennoch sollte in Kürze die korrekte Schlüsseleichung in einem von Beta autorisierten Kundendienstzentrum geprüft werden. 2. Das grüne LED schaltet sich bei Erreichen der 90-Prozent-Schwelle des eingestellten maximalen Anzugmoments ein.
-
Seite 41: Wartung Und Lagerung
10. Keine Kraft auf das LCD-Panel ausüben. BATTERIEWARTUNG 1. Bei längerer Nichtbenutzung des Schlüssels Beta 599 DGT die Batterie entfernen. 2. Auf lange Reisen oder Reisen in Kaltgebiete eine Ersatzbatterie mitnehmen. 3. Keine unterschiedlichen Batteriesorten oder gebrauchte zusammen mit neuen Batterien verwenden. - Seite 68 Prawid∏owa likwidacja tego produktu pozwoli na na ponowne wykorzystanie surowców w nim zawartych i uchroni od szkód wobec Êrodowiska i zdrowia cz∏owieka. Nielegalne usuwanie produktu stanowi naruszenie prawa dotyczàcego likwidacji odpadów niebezpiecznych i powoduje zastosowanie przewidzianych sankcji. BETA UTENSILI spa Via Volta, 18 - 20050 SOVICO (MB) ITALY Tel. +39.039.2077.1 - Fax +39.039.2010742 www.beta-tools.com - info@beta-tools.com...
