Inhaltszusammenfassung für Millenium MPS-1000

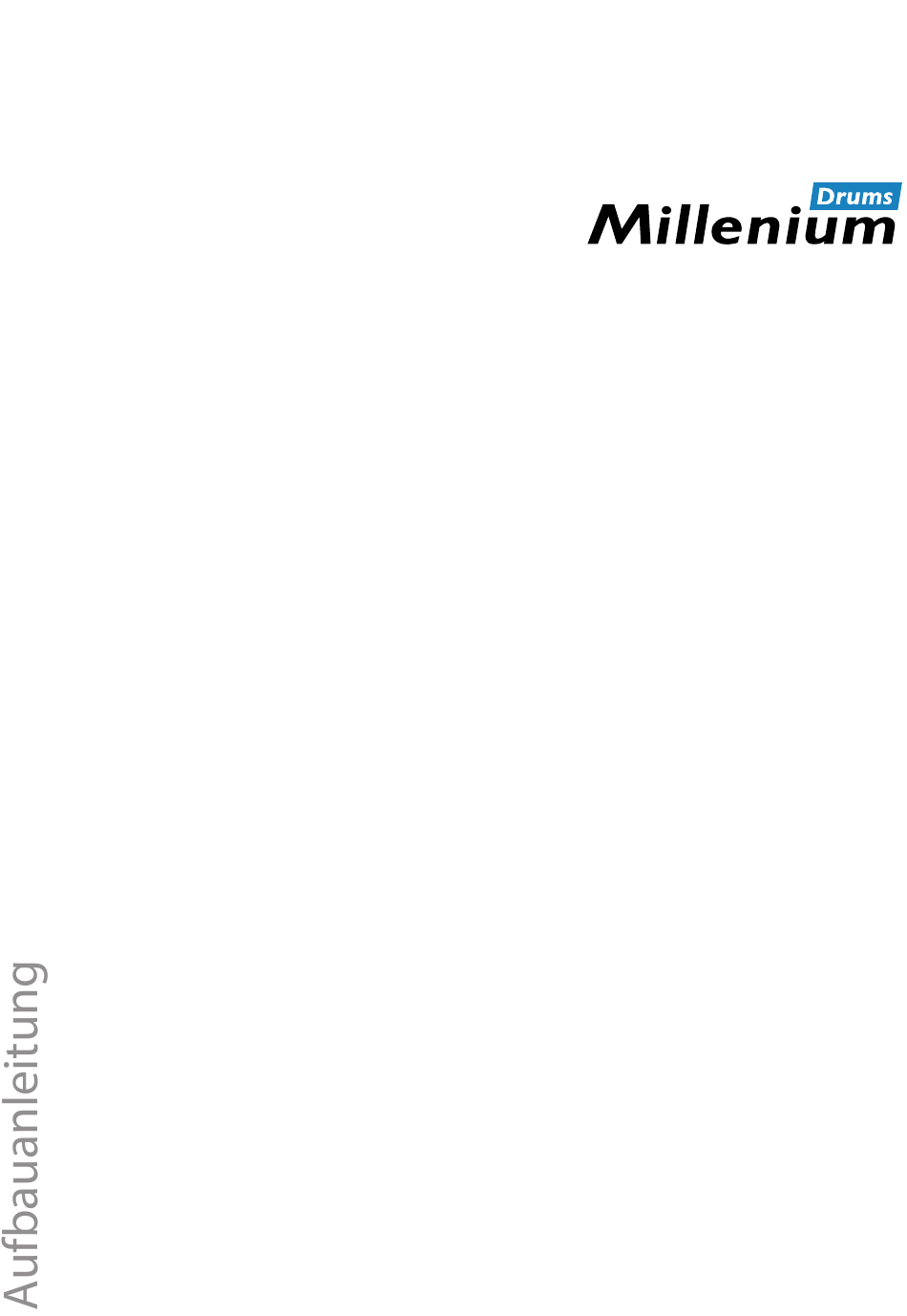

- Seite 1 MPS-450 E-Drum-Set...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 27.06.2022, ID: 454253 (V2)
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise........................................5 Lieferumfang............................................. 6 Zusammenbau..........................................8 Umweltschutz..........................................14 MPS-450 E-Drum-Set...
- Seite 4 MPS-450 E-Drum-Set...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden und sich nicht in der Reich‐ weite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. -
Seite 6: Lieferumfang
Snare Pad (10 Zoll, Dual Zone, Mesh Head) Bass Drum-Pad (8 Zoll) Fußmaschine für das Bass Drum-Pad Schlägel für die Fußmaschine Hi-Hat-Pedal e-drum modul Millenium MPS-450 Mehrfachkabel zum Anschluss der Pads, Cymbals, Fußmaschine und des Hi-Hat-Pedals an das e- Drum-Modul Befestigungswinkel für Pads Drum-Schlüssel... - Seite 7 Lieferumfang ö & (2 ×) (2 ×) (3 ×) < (4 ×) (2 ×) MPS-450 E-Drum-Set...
-
Seite 8: Zusammenbau
Hi-Hat Pad (10 Zoll) Crash (12 Zoll), Ride (12 Zoll) Tom-Pad 1 (8 Zoll), Tom-Pad 2 (8 Zoll), Tom-Pad 3 (8 Zoll) Snare Pad (10 Zoll) Bass Drum-Pad (8 Zoll) Fußmaschine für das Bass Drum-Pad Hi-Hat-Pedal e-drum modul Millenium MPS-450 MPS-450 E-Drum-Set... - Seite 9 Zusammenbau Aufbau des Racks VORSICHT! Schnittgefahr an Händen und Fingern Achten Sie beim Zusammenstecken der Verbindungen auf scharfe Kanten an den Metallrohren, Schrauben usw. & ö Befestigen Sie die waagrechten Verbindungsrohre (5, 6) an den seitlichen Stützrohren (1, 2). Ziehen Sie anschließend die Befestigungsschrauben mit dem Drum-Schlüssel (23) fest. Befestigen Sie die drei seitlichen Ausleger des Racks (7, 8, 9) in den vorgesehenen Befestigungsklemmen.
- Seite 10 Zusammenbau Ziehen Sie anschließend die Befestigungsschrauben mit dem Drum-Schlüssel (23) fest. Setzen Sie die Halterungen (10, 11) für die Cymbals (Crash, Ride) und das Hi-Hat in die vorgesehenen Befestigungsklemmen am Rack. Fixieren Sie die Halterungen mit Hilfe der Befestigungsschrauben in der gewünschten Höhe. Lösen Sie die Fixierschrauben an den Gelenken der Halterungen und drehen Sie die Halterungen in die gewünschten Spiel‐...
- Seite 11 Zusammenbau Cymbals am Rack befestigen Schrauben Sie die Flügelmuttern an den Cymbal-Halterungen (10) ab und nehmen Sie die Filzscheiben von den Haltern. Setzen Sie die Cymbals (13) wie in der Abbildung dargestellt auf die Halter. Achten Sie darauf, dass das Crash-Pad (10 Zoll) auf der linken Halterung und das Ride-Pad (12 Zoll) auf der rechten Cymbal-Halterung angebracht wird.
- Seite 12 Zusammenbau Fußmaschine aufbauen Rasten Sie den Bolzen der Fußmaschine (17) in die vorgesehene Aussparung am Bass Drum-Pad (16) ein. Setzen Sie den Schlägel (18) in die vorgesehene Bohrung am Drehkopf der Fußmaschine (16) und ziehen Sie die Befesti‐ gungsschraube mit dem Drum-Schlüssel (23) fest. Schlägel ausrichten Achten Sie auf die richtige Ausrichtung des Schlägels.
- Seite 13 Zusammenbau Bass drum und Hi-Hat-Pedal positionieren Platzieren Sie die Fußmaschine mit dem Bass Drum-Pad mittig unter dem Rack. Positionieren Sie die Fußmaschine mittig vor dem Pad. Platzieren Sie das Hi-Hat-Pedal links vom Bass Drum-Pad. Einrichten und Verkabeln Richten Sie das Rack, die Pads und die Cymbals nach Ihren Bedürfnissen ein. Positionieren Sie zuletzt die Fußmaschine mit dem Bass Drum-Pad und das Hi-Hat-Pedal vor dem Rack und verkabeln Sie alle Trigger mit dem e-Drum-Modul.
-
Seite 14: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wiederverwertung zugeführt werden. Beachten Sie die Hinweise und Kennzeichen auf der Verpackung. - Seite 16 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
