Inhaltszusammenfassung für Millenium MPS-450

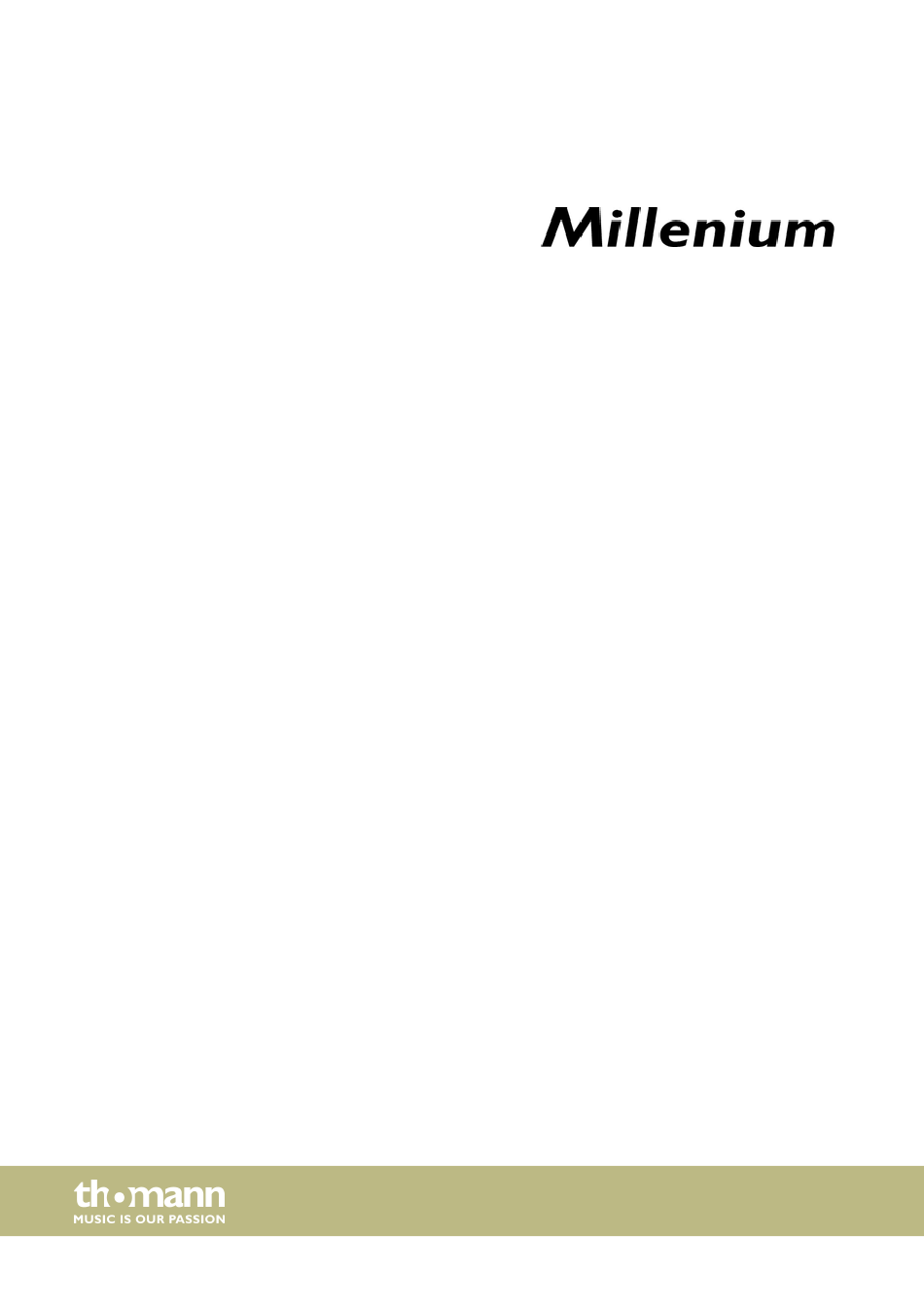

- Seite 1 MPS-450 e-drum set aufbauanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 25.03.2019, ID: 454253...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise........................................4 Lieferumfang............................................. 5 Zusammenbau..........................................7 Umweltschutz..........................................13 MPS-450...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden und sich nicht in der Reich‐ weite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. -
Seite 5: Lieferumfang
Snare Pad (10 Zoll, Dual Zone, Mesh Head) Bass Drum-Pad (8 Zoll) Fußmaschine für das Bass Drum-Pad Schlägel für die Fußmaschine Hi-Hat-Pedal e-drum modul Millenium MPS-450 Mehrfachkabel zum Anschluss der Pads, Cymbals, Fußmaschine und des Hi-Hat-Pedals an das e- Drum-Modul Befestigungswinkel für Pads Drum-Schlüssel... - Seite 6 Lieferumfang Pos. Anz. Bedienungsanleitung e-Drum-Modul Aufbauanleitung e-Drum-Set Steckernetzteil e-drum set...
-
Seite 7: Zusammenbau
Hi-Hat Pad (10 Zoll) Crash (12 Zoll), Ride (12 Zoll) Tom-Pad 1 (8 Zoll), Tom-Pad 2 (8 Zoll), Tom-Pad 3 (8 Zoll) Snare Pad (10 Zoll) Bass Drum-Pad (8 Zoll) Fußmaschine für das Bass Drum-Pad Hi-Hat-Pedal e-drum modul Millenium MPS-450 MPS-450... - Seite 8 Zusammenbau Aufbau des Racks VORSICHT! Schnittgefahr an Händen und Fingern Achten Sie beim Zusammenstecken der Verbindungen auf scharfe Kanten an den Metallrohren, Schrauben usw. Befestigen Sie die waagrechten Verbindungsrohre (5, 6) an den seitlichen Stützrohren (1, 2). Ziehen Sie anschließend die Befestigungsschrauben mit dem Drum-Schlüssel (23) fest. Befestigen Sie die drei seitlichen Ausleger des Racks (7, 8, 9) in den vorgesehenen Befestigungsklemmen.
- Seite 9 Rack. Fixieren Sie die Halterungen mit Hilfe der Befestigungsschrauben in der gewünschten Höhe. Lösen Sie die Fixierschrauben an den Gelenken der Halterungen und drehen Sie die Halterungen in die gewünschten Spiel‐ positionen. Ziehen Sie anschließend die Fixierschrauben wieder fest. MPS-450...
- Seite 10 Zusammenbau Pads am Rack befestigen Schieben Sie die Kunststoffenden der Befestigungswinkel (22) auf Anschlag in die vorgesehenen Halterungen am Rack. Ziehen Sie die Flügelmuttern an den Halterungen anschließend handfest an. Befestigen Sie Pads (14, 15) an den Befestigungswinkeln (22) und ziehen Sie die Flügelmuttern der Pads handfest an. Richten Sie die Pads am Rack nach Ihren Bedürfnissen aus und ziehen Sie die Flügelmuttern der Halterungen und die Flü‐...
- Seite 11 Setzen Sie den Schlägel (18) in die vorgesehene Bohrung am Drehkopf der Fußmaschine (16) und ziehen Sie die Befesti‐ gungsschraube mit dem Drum-Schlüssel (23) fest. Schlägel ausrichten Achten Sie auf die richtige Ausrichtung des Schlägels. Der Schlägel darf nur mit der Kunststoffseite auf das Bass Drum-Pad schlagen, da ansonsten die Mesh Head-Bespannung reißen kann. MPS-450...
- Seite 12 Zusammenbau Drum-Modul am Rack befestigen Stecken Sie den D-Sub-Stecker des Mehrfachkabels (21) in die entsprechende Buchse auf der Unterseite des Drum-Moduls. Ziehen Sie den D-Sub-Stecker mit den Handschrauben (25) fest. Setzen Sie das Drum-Modul (20) auf Anschlag in die freie Halterung des linkens Auslegers (7). Richten Sie das Modul aus und ziehen Sie die Flügelmutter der Halterung fest.
-
Seite 13: Umweltschutz
Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. MPS-450... - Seite 14 Notizen e-drum set...
- Seite 16 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
