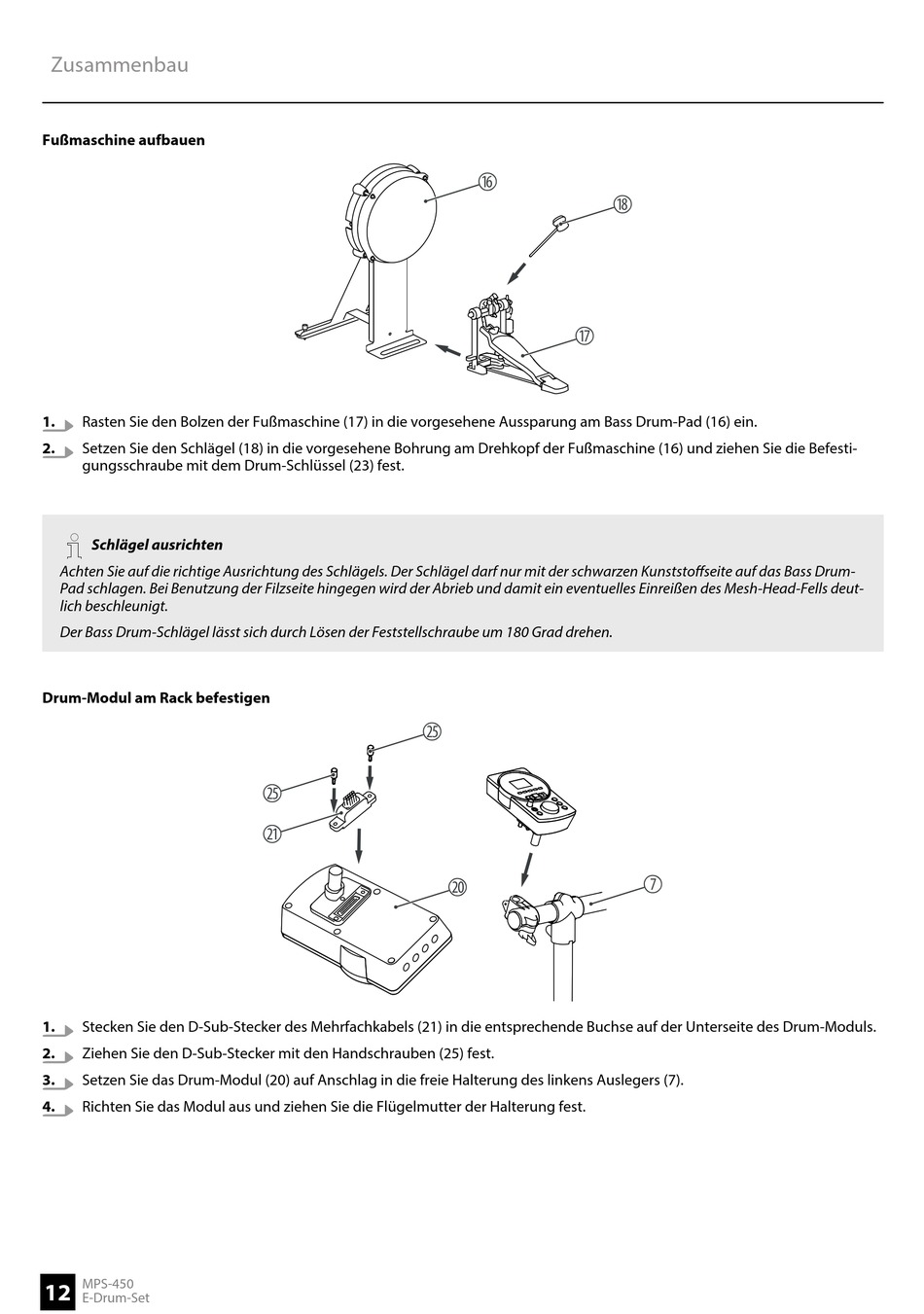

Millenium MPS-1000 Aufbauanleitung Seite 12

Zusammenbau
Fußmaschine aufbauen
1. Rasten Sie den Bolzen der Fußmaschine (17) in die vorgesehene Aussparung am Bass Drum-Pad (16) ein.
2.
Setzen Sie den Schlägel (18) in die vorgesehene Bohrung am Drehkopf der Fußmaschine (16) und ziehen Sie die Befesti‐
gungsschraube mit dem Drum-Schlüssel (23) fest.
Schlägel ausrichten
Achten Sie auf die richtige Ausrichtung des Schlägels. Der Schlägel darf nur mit der schwarzen Kunststoffseite auf das Bass Drum-
Pad schlagen. Bei Benutzung der Filzseite hingegen wird der Abrieb und damit ein eventuelles Einreißen des Mesh-Head-Fells deut‐
lich beschleunigt.
Der Bass Drum-Schlägel lässt sich durch Lösen der Feststellschraube um 180 Grad drehen.
Drum-Modul am Rack befestigen
1.
Stecken Sie den D-Sub-Stecker des Mehrfachkabels (21) in die entsprechende Buchse auf der Unterseite des Drum-Moduls.
2.
Ziehen Sie den D-Sub-Stecker mit den Handschrauben (25) fest.
3.
Setzen Sie das Drum-Modul (20) auf Anschlag in die freie Halterung des linkens Auslegers (7).
4. Richten Sie das Modul aus und ziehen Sie die Flügelmutter der Halterung fest.
