Millenium MPS-100 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Millenium Anleitungen
  4. Schlagzeug
  5. MPS-100
  6. Bedienungsanleitung

Millenium MPS-100 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

MPS-100
e-drum modul
bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Millenium MPS-100

Inhaltszusammenfassung für Millenium MPS-100

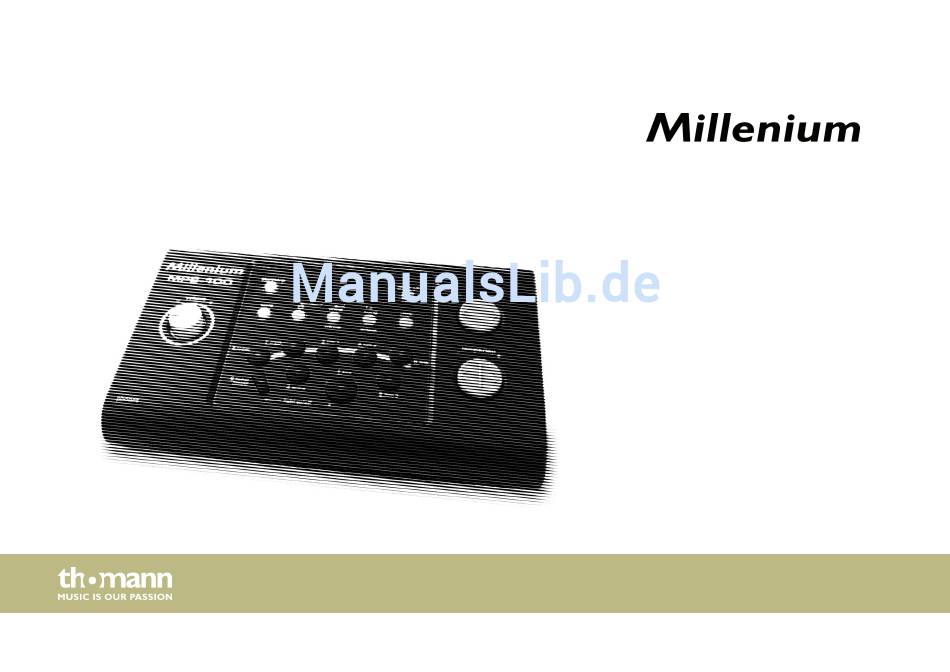

  • Seite 1 MPS-100 e-drum modul bedienungsanleitung...
  • Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 20.07.2015, ID: 254568...

  • Seite 3: Inhaltsverzeichnis

    Allgemeine Hinweise..........................5 Sicherheitshinweise..........................7 Leistungsmerkmale..........................10 Installation..............................11 Bedienelemente............................14 Bedienung..............................20 6.1 Funktionen............................20 6.2 Songs wiedergeben, anpassen und begleiten..............24 6.3 Drum-Kits erstellen.......................... 28 Technische Daten............................ 31 Reinigung..............................33 Umweltschutz............................34 Anhang................................. 35 10.1 Sound-Liste............................35 MPS-100...
  • Seite 4 Inhaltsverzeichnis 10.2 Kit-Liste.............................. 41 10.3 Song-Liste............................42 10.4 MIDI-Implementierung........................ 45 e-drum modul...

  • Seite 5: Allgemeine Hinweise

    Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. MPS-100...
  • Seite 6 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering‐...

  • Seite 7: Sicherheitshinweise

    Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. MPS-100...
  • Seite 8 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
  • Seite 9 Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie das externe Netzteil vom Stromversorgungsnetz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. MPS-100...

  • Seite 10: Leistungsmerkmale

    Leistungsmerkmale Leistungsmerkmale 215 Voices 20 vorinstallierte Drum-Kits, 10 Benutzer-Kits 50 vorinstallierte Songs Click- und Lernfunktion Kopfhörer-, AUX- und MIDI-Anschlüsse e-drum modul...

  • Seite 11: Installation

    Pads und dem Drum-Modul korrekt angeschlossen sind. Netzteil anschließen Verbinden Sie das mitgelieferte Netzteil mit dem 9-V-Eingang des Geräts und stecken Sie anschließend den Netzstecker in die Steckdose. Kopfhörer anschließen Verbinden Sie Ihre Stereo-Kopfhörer mit dem Ausgang PHONES des Drum-Moduls. MPS-100...
  • Seite 12 Installation Audiogeräte anschließen Verbinden Sie die Eingänge Ihres Verstärkers oder aktiven Monitors mit den Ausgangsbuchsen OUTPUT des Drum-Moduls. Wenn Sie einen Mono-Verstärker benutzen, verbinden Sie dessen Eingang mit der Ausgangsbuchse L/MONO des Moduls. MIDI-Geräte anschließen Verbinden Sie externe MIDI-fähige Geräte mit dem MIDI IN-Anschluss des Drum-Moduls. e-drum modul...
  • Seite 13 Installation CD- oder MP3-Player Verbinden Sie CD- oder MP3-Player mit der Eingangsbuchse AUX IN des Drum-Moduls. anschließen MPS-100...

  • Seite 14: Bedienelemente

    Bedienelemente Bedienelemente Vorderseite e-drum modul...
  • Seite 15 Taste zum Starten und Anhalten der Wiedergabe von Songs. [kit] Taste zum Öffnen des Kit-Menüs. [voice/volume] Taste zum Öffnen des Voice-Menüs und zum Anzeigen der Lautstärke. 3-stelliges LED-Display. [song/volume] Taste zum Öffnen des Song-Menüs und zum Anzeigen der Lautstärke. MPS-100...
  • Seite 16 Bedienelemente [drum off] Taste zum Stummschalten des Drum-Parts. Die Kontroll-LED leuchtet, wenn der Part stummgeschaltet ist. Anzeige-LED Blinkt bei der Wiedergabe im Takt des Metronoms bzw. des aktuellen Songs. [click] Taste zum Ein- und Ausschalten des Metronoms. [–] / [+] Tasten zum Auswählen von Songs und Kits und zum Einstellen der Click- und der Pad-Lautstärke.
  • Seite 17 Bedienelemente Rückseite midi out Anschluss für ein externes MIDI-Gerät. Anschlussbuchsen für die verschiedenen Pads. – output – R / L/mono Ausgang für aktive Monitorboxen, ein Mischpult oder eine Endstufe. MPS-100...
  • Seite 18 Bedienelemente aux.in Eingang für externe Audiogeräte wie MP3- oder CD-Player. Anschlussbuchse für das Steckernetzteil zur Spannungsversorgung. ON / OFF Hauptschalter zum Ein- und Ausschalten des Geräts. e-drum modul...
  • Seite 19 Bedienelemente Seitenansicht phones Anschlussbuchse für Kopfhörer. MPS-100...

  • Seite 20: Bedienung

    Bedienung Bedienung 6.1 Funktionen Einschalten Schalten Sie das Drum-Modul mit dem Hauptschalter [ON/OFF] auf der Geräterückseite ein. Prüfen Sie vor dem Einschalten alle Kabelverbindungen auf korrekten Sitz. Drehen Sie vor dem Einschalten den Lautstärkeregler [volume] auf Minimum. e-drum modul...
  • Seite 21 Klangparameter zugeordnet sind. Durch die Auswahl eines Drum-Kits können Sie den Klang Ihres E-Drum-Sets in Sekundenschnelle an die gewünschte Musikrichtung anpassen. Neben den 20 vorinstallierten Drum-Kits (siehe Ä Kapitel 10.2 „Kit-Liste“ auf Seite 41) können Sie auch 10 eigene Drum-Kits erstellen und abspeichern. MPS-100...
  • Seite 22 Bedienung Click-Funktion Drücken Sie die Taste [click], um den Click ein- und wieder auszuschalten. Während der Click läuft, blinkt die Anzeige-LED (9). Die Lautstärke des Clicks kann mit Hilfe der Tasten [–] und [+] verändert werden. Halten Sie hierzu die Taste [click] gedrückt. Die Lautstärke des Clicks wird beim Ausschalten des Geräts auf den Standardwert zurückgesetzt.
  • Seite 23 Starten Sie die Wiedergabe mit [start/stop]. Schlagen Sie synchron zur Anzeige der Kontroll-LEDs die Pads an. Um die Lernfunktion (Anzeige der anzuspielenden Pads über die Kontroll-LEDs) aus- bzw. wieder einzuschalten, drücken Sie gleichzeitig die Tasten [hi-hat control] und [kick]. MPS-100...

  • Seite 24: Songs Wiedergeben, Anpassen Und Begleiten

    Bedienung 6.2 Songs wiedergeben, anpassen und begleiten Song auswählen Ihr digitales Drum-Set verfügt über insgesamt 50 vorinstallierte Songs. Beim Einschalten des Drum-Moduls wird standardmäßig Song „001“ auf dem Display angezeigt. Drücken Sie die Taste [song/volume]. ð Auf dem Display wird die Songnummer angezeigt, die Song-LED rechts unten auf der dreistelligen Anzeige leuchtet.
  • Seite 25 30 bis 280 Schlägen pro Minute verändert werden. Drücken Sie [–] oder [+] kurz, um den ange‐ zeigten Wert jeweils um eins zu erhöhen oder verringern. Halten Sie [–] oder [+] gedrückt, um den Wert im Schnellvorlauf zu erhöhen oder zu verringern. MPS-100...
  • Seite 26 Bedienung Um die Wiedergabegeschwindigkeit auf den Standardwert (Anzeigewert „065“ ) zurückzusetzen, drücken Sie die Taste [tempo/tap –/+] in der Mitte. Nach zwei Sekunden zeigt das Display automatisch wieder die Song- bzw. Kit- Nummer an. Tap-Timer (Einzählfunktion) Zum Begleiten eines Songs in einem eigenen Tempo kann die Wiedergabegeschwindigkeit mit Hilfe der Funktion Tap-Timer eingezählt werden.
  • Seite 27 Drücken Sie die Taste [drum off], um den Drum-Sound des Songs stummzuschalten. ð Die Kontroll-LED leuchtet, solange der Part stummgeschaltet ist. Drücken Sie erneut die Taste [drum off], um den Drum-Sound des Songs wieder mit‐ laufen zu lassen. MPS-100...

  • Seite 28: Drum-Kits Erstellen

    Bedienung 6.3 Drum-Kits erstellen Die 215 vorinstallierten Voices des Drum-Moduls können frei auf die angeschlossenen Pads programmiert werden. D.h., Sie können eigene Drum-Kits erstellen und diese im Gerät spei‐ chern. Die folgenden Abschnitte beschreiben die Vorgehensweise zum Erstellen eigener Kits. Voice zuweisen Um eine bestimmte Voice auf ein Pad zu programmieren, gehen Sie wie folgt vor: Drücken Sie die Taste [voice/volume].
  • Seite 29 Nachdem Sie alle Pads mit den gewünschten Voices belegt und die jeweilige Lautstärke ange‐ passt haben, können Sie die Einstellungen als Benutzer-Kit im Gerät abspeichern. Gehen Sie hierzu wie folgt vor: Drücken Sie die Taste [save]. ð Im Display wird der erste freie Speicherplatz angezeigt ( „021“ ). MPS-100...
  • Seite 30 Bedienung Wählen Sie den gewünschten Speicherplatz mit Hilfe der Taste [–]/[+] (Bereich 021 bis 030). Drücken Sie erneut die Taste [save], um Ihr Benutzer-Kit unter der gewünschten Nummer abzuspeichern. Um den Speichervorgang abzubrechen, drücken Sie die Taste [voice/volume]. Nicht gespeicherte Änderungen werden beim Ausschalten des Drum-Moduls ver‐ worfen.

  • Seite 31: Technische Daten

    Technische Daten Technische Daten Anzahl Voices Drum-Kits 20 Preset-Kits 10 Benutzer-Kits Songs 50 Preset-Songs MPS-100...
  • Seite 32 Technische Daten Anschlüsse Kopfhörer (6,35-mm-Klinkenbuchse) AUX in (6,35-mm-Klinkenbuchse) Mono/Stereo-Ausgang (6,35-mm-Klinkenbuchse) 1 × Kick-Pad 1 × Snare-Pad 3 × Tom-Pads 2 × Crash-Pads 1 × Hi-Hat 1 × Hi-Hat Control MIDI out Energieversorgung Steckernetzteil (9 V ) e-drum modul...

  • Seite 33: Reinigung

    Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐ fernen. Verwenden Sie niemals Reiniger, die Alkohol oder Verdünnung enthalten. Stellen Sie keine Gegenstände aus Vinyl auf das Gerät, denn Vinyl kann auf der Oberfläche ankleben oder zu deren Verfärbung führen. MPS-100...

  • Seite 34: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.

  • Seite 35: Anhang

    Real BD 6 BD-Var 3 Lo-BD 1 BD Std 1 BD-Var 5 Lo-BD 2 BD Std 2 Big Drum 1 Hard BD 3 Room BD 1 Big Drum 2 Acoustic Snare Drum Electronic Bass Drum Room BD 2 SD-Std 1 MPS-100...
  • Seite 36 Anhang Name Name Name SD-Std 2 SD-Std 22 SidStik 1 SD-Std 3 SD-Std 23 SidStik 2 SD-Std 4 SD-Std 24 SnarTimb SD-Std 5 SD-Std 25 RowDrum 1 SD-R 1 SD-Std 26 RowDrum 2 SD-R 2 SD-Std 27 RowDrum 3 Electronic Snare Drum SD-R 5 SD-Std 28 Snare 1...
  • Seite 37 Tom-Rom 4 Brush 1 Tom-Jaz M Tom-Rom 3 Brush 2 Tom-Jaz F Tom-Rom 2 Brush 3 Tom-Brs H Tom-Rom 1 Brush 5 Tom-Brs M Tom-Rm 2 L Brush 7 Tom-Brs L Tom-Rm 2 F Electronic Tom Brush 8 Tom-Brs F MPS-100...
  • Seite 38 Anhang Name Name Name Cymbal TomH-A RideBStd Tom-A 5 CrashStd Splash C 1 Tom-A 4 CrashBrt Cymbel 2 Tom-A 3 CrashSt 2 Cymbel 3 Tom-A 2 SftCrash BigGong 1 Tom-A 1 CrashSt 3 BigGong 2 Tom-T 1 M CrashSht B.Cymbl 1 Tom-T 3 L CrshThin B.Cymbl 2...
  • Seite 39 CowBell 1 Open HH 3 Cabasa 1 CowBell 2 Open HH 4 Cabasa 2 Cuica H RK HHOpn Castanet Cuica L Open HH 7 ClapA Fsnap HH pedl 1 Clavis 1 Guiro 1 HH pedl 2 Clavis 2 Guiro 2 MPS-100...
  • Seite 40 Anhang Name Name Name Tabla 4 Whistal JingBell TalkD XfadeTri Maracas 1 TalknDrD Smallwod Maracas 2 TalknDrU BoardDr 1 MetroBel TalknDrV BoardDr 2 MetroClk Tambouri LotusBrd Scrach TimbleH BanbuBrd Shake TimbleL SouthBan Surdo 1 TimblePH B.WdFish Surdo 2 TimblePL S.WdFis 1 Tabla 1 Triangle S.WdFis 2...
  • Seite 41 Anhang Name Name Name ImpacBel ImpaBel M 10.2 Kit-Liste Name Name Standard 1 Room Stick Standard 2 Latin 1 Dance 1 Latin 2 Jazz Latin Jazz Room 1 Brush 2 Electric Dance Stick Brush Orchestra MPS-100...
  • Seite 42 Anhang Name Name Drum & Bass Ungle House China LuoGu Rhythm & Blues Oriental 1 10.3 Song-Liste Name Takt Name Takt Guitar Newage Accordion Fusion Reggae Funk Folk Pop Drum & Bass Rock Pop 8 Beat Blues Dance e-drum modul...
  • Seite 43 Rhythm & Blues 4 Shuffle 1 Ballad 1 Rhythm & Blues 3 Ballad 2 Rock 'N' Roll 1 Ballad 4 8 Beat 4 Ballad 5 8 Beat 2 Ballad 6 16 Beat Waltz March Slow Rock 6/8, 9/8 Latin 6 MPS-100...
  • Seite 44 Anhang Name Takt Name Takt Funk 3 Dance 1 Fusion 2 Dance 2 Rock 'N' Roll 2 Mambo Hard Rock 3 Rhythm & Blues 1 Rock Pop 2 Rhythm & Blues 2 Funk 1 Ballad 3 Funk 4 Jing Opera Jazz 3 Chinese Rhythm e-drum modul...

  • Seite 45: Midi-Implementierung

    Anhang 10.4 MIDI-Implementierung Function Transmitted Remarks Basic channel Default Ch 10 Changed Mode Default Messages Altered ******** Note number True voice 0…127 ******** Velocity Note ON Yes (9nH, V=1…127) Note OFF No (9nH. V=0) Aftertouch Keys Channels MPS-100...
  • Seite 46 Anhang Function Transmitted Remarks Pitch bender Control change Bank select Modulation Portamento time Data entry Volume Expression Sustain pedal Portamento ON/OFF Sostenuto pedal Soft pedal Reverb program e-drum modul...
  • Seite 47 Anhang Function Transmitted Remarks Chorus program Reverb level Chorus level All Sound Off Reset All Controllers All Notes Off Program change True # System exclusive System common Song Position Song Select Tune System real time Clock MPS-100...
  • Seite 48 Anhang Function Transmitted Remarks Command Aux messages Local ON/OFF All Notes OFF Active Sense System reset e-drum modul...
  • Seite 49 Notizen MPS-100...
  • Seite 50 Notizen e-drum modul...
  • Seite 52 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
