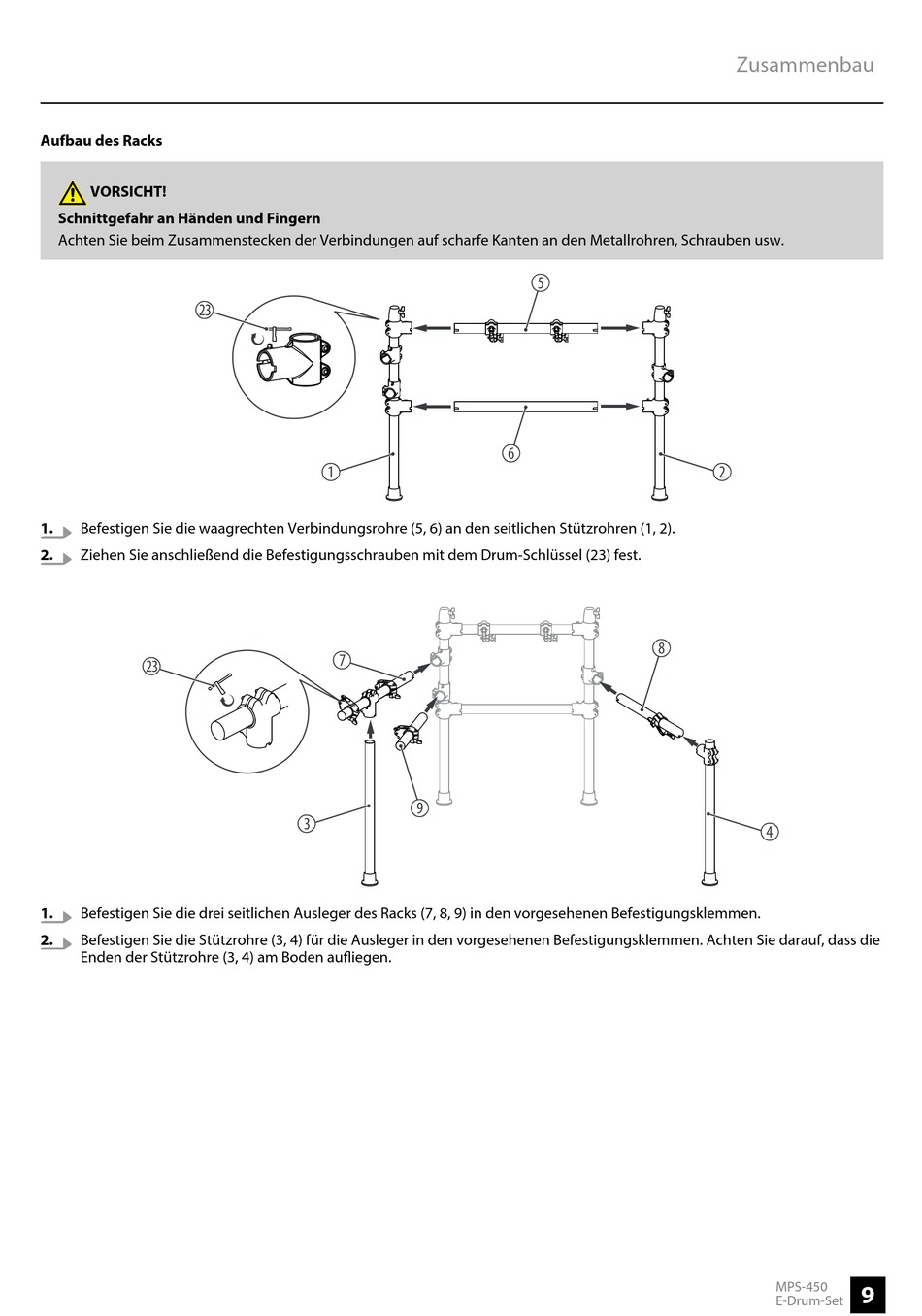

Aufbau des Racks
VORSICHT!
Schnittgefahr an Händen und Fingern
Achten Sie beim Zusammenstecken der Verbindungen auf scharfe Kanten an den Metallrohren, Schrauben usw.
8
1.
Befestigen Sie die waagrechten Verbindungsrohre (5, 6) an den seitlichen Stützrohren (1, 2).
2.
Ziehen Sie anschließend die Befestigungsschrauben mit dem Drum-Schlüssel (23) fest.
8
1.
Befestigen Sie die drei seitlichen Ausleger des Racks (7, 8, 9) in den vorgesehenen Befestigungsklemmen.
2.
Befestigen Sie die Stützrohre (3, 4) für die Ausleger in den vorgesehenen Befestigungsklemmen. Achten Sie darauf, dass die
Enden der Stützrohre (3, 4) am Boden aufliegen.
ö
(
*
$
&
'
)
Zusammenbau
#
%
MPS-450
9
E-Drum-Set
