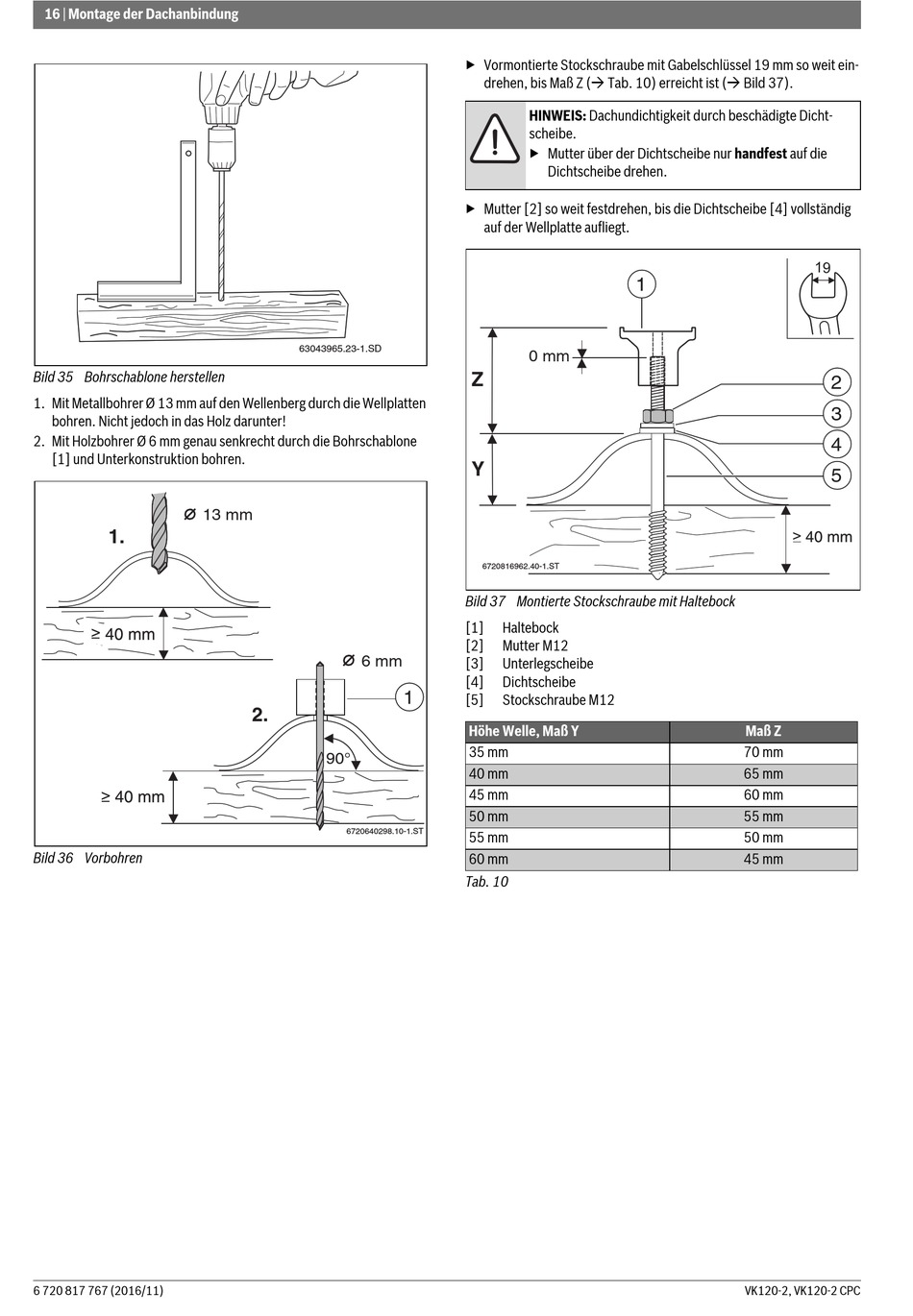

16 | Montage der Dachanbindung
Bild 35 Bohrschablone herstellen
1. Mit Metallbohrer Ø 13 mm auf den Wellenberg durch die Wellplatten
bohren. Nicht jedoch in das Holz darunter!
2. Mit Holzbohrer Ø 6 mm genau senkrecht durch die Bohrschablone
[1] und Unterkonstruktion bohren.
13 mm
1.
Bild 36 Vorbohren
6 720 817 767 (2016/11)
63043965.23-1.SD 63043965.23-1.SD
6 mm
1
2.
90°
6720640298.10-1.ST
▶ Vormontierte Stockschraube mit Gabelschlüssel 19 mm so weit ein-
drehen, bis Maß Z ( Tab. 10) erreicht ist ( Bild 37).
HINWEIS: Dachundichtigkeit durch beschädigte Dicht-
scheibe.
▶ Mutter über der Dichtscheibe nur handfest auf die
Dichtscheibe drehen.
▶ Mutter [2] so weit festdrehen, bis die Dichtscheibe [4] vollständig
auf der Wellplatte aufliegt.
1
0 mm
Z
Y
6720816962.40-1.ST
Bild 37 Montierte Stockschraube mit Haltebock
[1] Haltebock
[2] Mutter M12
[3] Unterlegscheibe
[4] Dichtscheibe
[5] Stockschraube M12
Höhe Welle, Maß Y
35 mm
40 mm
45 mm
50 mm
55 mm
60 mm
Tab. 10
2
3
4
5
Maß Z
70 mm
65 mm
60 mm
55 mm
50 mm
45 mm
VK120-2, VK120-2 CPC
