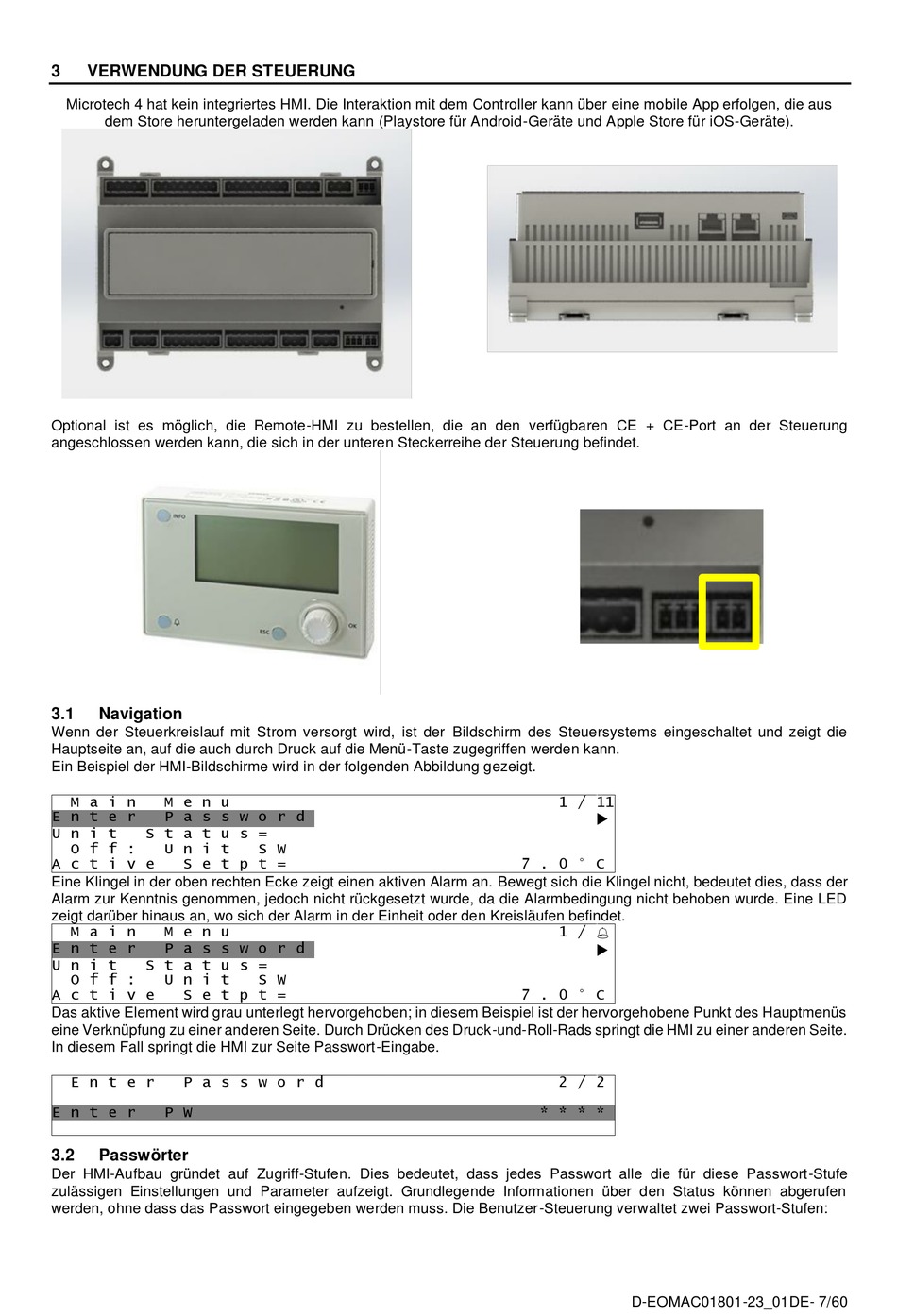

VERWENDUNG DER STEUERUNG

Microtech 4 hat kein integriertes HMI. Die Interaktion mit dem Controller kann über eine mobile App erfolgen, die aus
dem Store heruntergeladen werden kann (Playstore für Android-Geräte und Apple Store für iOS-Geräte).
Optional ist es möglich, die Remote-HMI zu bestellen, die an den verfügbaren CE + CE-Port an der Steuerung
angeschlossen werden kann, die sich in der unteren Steckerreihe der Steuerung befindet.
3.1

Navigation

Wenn der Steuerkreislauf mit Strom versorgt wird, ist der Bildschirm des Steuersystems eingeschaltet und zeigt die
Hauptseite an, auf die auch durch Druck auf die Menü-Taste zugegriffen werden kann.
Ein Beispiel der HMI-Bildschirme wird in der folgenden Abbildung gezeigt.
M a i n M e n u
E n t e r P a s s w o r d
U n i t S t a t u s =
O f f : U n i t
A c t i v e S e t p t =
Eine Klingel in der oben rechten Ecke zeigt einen aktiven Alarm an. Bewegt sich die Klingel nicht, bedeutet dies, dass der
Alarm zur Kenntnis genommen, jedoch nicht rückgesetzt wurde, da die Alarmbedingung nicht behoben wurde. Eine LED
zeigt darüber hinaus an, wo sich der Alarm in der Einheit oder den Kreisläufen befindet.
M a i n M e n u
E n t e r P a s s w o r d
U n i t S t a t u s =
O f f : U n i t
A c t i v e S e t p t =
Das aktive Element wird grau unterlegt hervorgehoben; in diesem Beispiel ist der hervorgehobene Punkt des Hauptmenüs
eine Verknüpfung zu einer anderen Seite. Durch Drücken des Druck-und-Roll-Rads springt die HMI zu einer anderen Seite.
In diesem Fall springt die HMI zur Seite Passwort-Eingabe.
E n t e r P a s s w o r d
E n t e r P W
3.2 Passwörter
Der HMI-Aufbau gründet auf Zugriff-Stufen. Dies bedeutet, dass jedes Passwort alle die für diese Passwort-Stufe
zulässigen Einstellungen und Parameter aufzeigt. Grundlegende Informationen über den Status können abgerufen
werden, ohne dass das Passwort eingegeben werden muss. Die Benutzer-Steuerung verwaltet zwei Passwort-Stufen:
S W
S W
1 / 11

7 . 0 ° C
1 / 

7 . 0 ° C
2 / 2
* * * *
