Elektrischer Anschluss
5 4
6 3
1 2

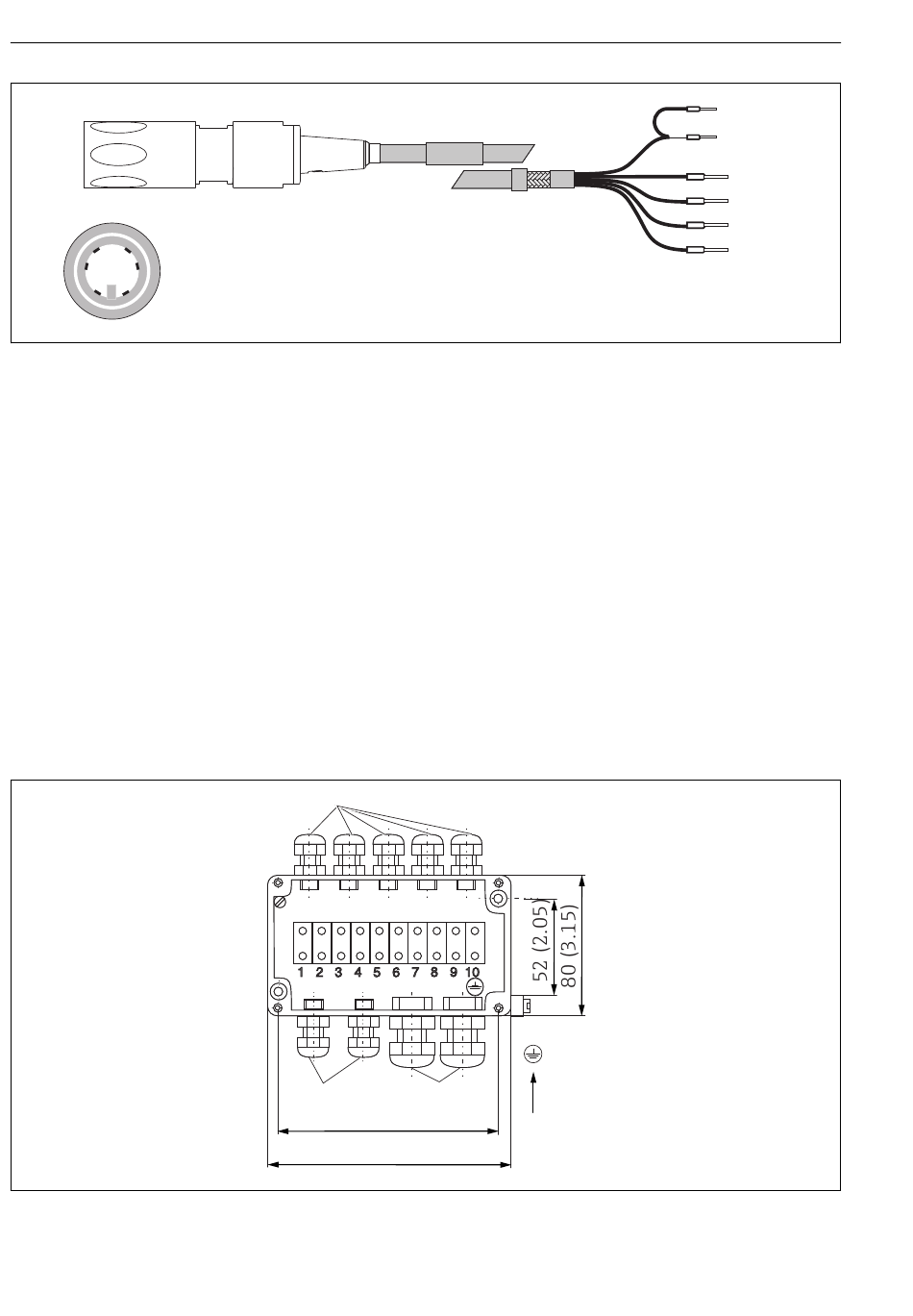

 6 Sensor mit TOP68-Steckkopf und Messkabel CPK9 mit innenliegendem PAL (CPK9-N*A1B)
1 Signal (Kathode) (Koax schwarz)
2 Referenz (Anode) (Koax Schirm)
3 Nicht verwendet (weiß)
4 Temperatursensor (grün)
5 Temperatursensor (gelb)
6 Nicht verwendet (braun)
6.1.1 Kabelverlängerung anschließen
Für eine Verlängerung des Sensoranschlusses die Verbindungsdose VBC verwenden.
Die Verbindungen folgendermaßen verlängern:
• Chlorsensor mit dem Messkabel CYK71
• pH- und Redox-Sensoren mit dem Messkabel CYK71
• Induktiver Näherungsschalter mit dem Messkabel MK
 7 Verbindungsdose VBC mit Erdungsmöglichkeit, Angaben in mm (in)
16
5 x Pg 7
2 x Pg 7 2 x Pg 11
113 (4.45)
125 (4.92)
A
CCS240/241
1
BK
2
3 WH
4
GN
5 YE
6 BN
A0037112
A0037107
