4 - INSTALLAZIONE
4.2 - Fissaggio
Togliere il coperchio dal ricevitore. Fissare la scatola
ad ogni angolo utilizzando viti e fisher in dotazione o
con viti appropriate alla natura del supporto.
4.1 - Posizionamento
La scelta della posizione del ricevitore è molto
importante per ottenere un buon funzionamento del
sistema.
Devono essere rispettate le seguenti condizioni:
- posizionare il ricevitore lontano da fonti di disturbo
quali sistemi informatici, allarmi od altre emissioni
radio.
- la distanza tra due ricevitori deve essere superiore a
1.5 metri.

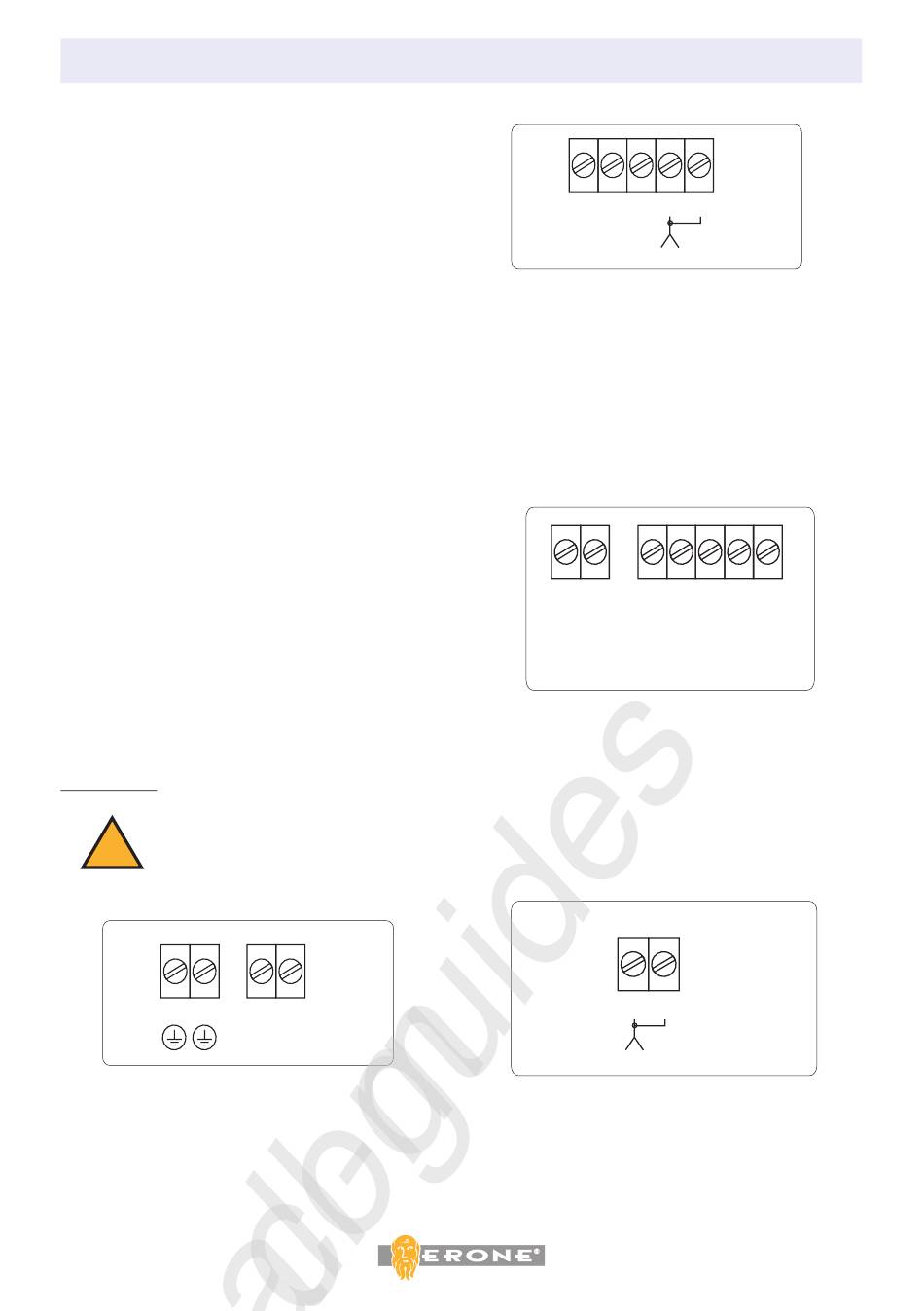

4.3 - Connessioni
Le connessioni sono differenti a seconda del modello.
1A- Collegare l'alimentazione 230 Vac ai morsetti
corrispondenti (fig. 5):
morsetto 1 = PE Terra
morsetto 3 = N neutro
morsetto 4 = Ph fase
ATTENZIONE : Collegare l'apparecchio
all'impianto elettrico
dell'edificio mediante un
interruttore magnetotermico
!
con apertura dei contatti di
almeno 3 mm.
1
2
1b - Collegare l'alimentazione 12 o 24 Vac/dc ai
morsetti 10, 11, 12. (fig. 6):
morsetto 10 = + 24 Vac/dc
morsetto 11 = + 12 Vac/dc
morsetto 12 = 0
Pag. 6
All manuals and user guides at all-guides.com
3
4
Ph
N
Fig.5
10 11
24
12 0
+AC-
2 - Collegare i contatti di uscita dei relè ai morsetti
corrispondenti (fig. 7):
morsetto 5 = C relè Verde (RV)
morsetto 6 = NA relè Verde (RV)
morsetto 7 = NC relè Rosso (RR)
morsetto 8 = C relè Rosso (RR)
morsetto 9 = NA relè Rosso (RR)
3
4
3 -Collegare l'antenna come segue (fig. 8):
- se collegate un'antenna (non in dotazione), collegare
la calza al morsetto 14, ed il centrale al morsetto 13;
oppure collegare il filo d'antenna in dotazione al
morsetto 13.
4.4 - Fusibile
Il Fusibile F1 è montato solo nel modello C2V.
Il fusibile F1 da 315 mA serve a protezione della
scheda elettronica.
T H E S M A R T L I V I N G
12
13
14
Fig. 6
7
8
9
5
6
C
NA
NC C
NA
Relè RV
Relè RR
Fig. 7
13 14
Antenna
Fig. 8
