4 - IMPLANATION
4.2 -
Fixation
Ouvrir le couvercle du récepteur.
Fixer le boîtier en utilisant les vis et les chevilles
fournies ou des vis appropriées à la nature du
support.
4.1 -
Choix de la position d'installation
Le choix du lieu d'implantation du récepteur est très
important pour obtenir un fonctionnement optimum de
votre système.
Les conditions suivantes doivent être respectées
- placer le récepteur loin de toute source de
perturbation (systémes informatiques, systémes
d'alarmes, émissions radio);
- la distance entre deux récepteurs doit être supérieure
à 1,5 m.
4.3 -
Raccordements
Les connections sont différentes selon le modèl.
1A- Brancher l'alimentation 230 Vac sur les bornes
correspondantes (fig. 1):
borne 1 = PE Terre
borne 3 = N neutre
borne 4 = Ph phase
ATTENTION :
Cordonner l'appareil à
l'installation électrique du
bâtiment par un interrupteur
magnétothermique avec
!
ouverture des contacts de
3 mm minimum.
1
2

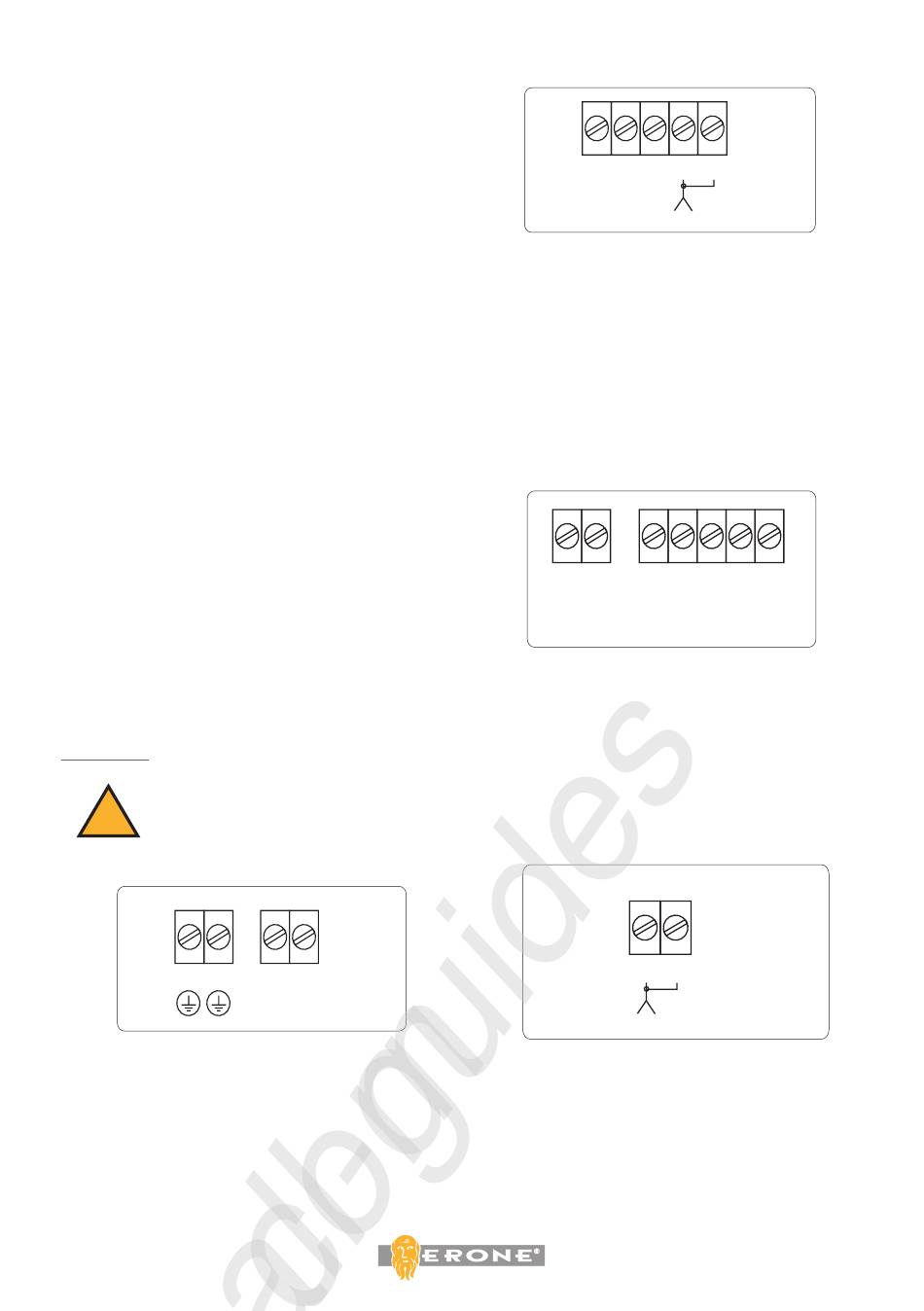

Fig. 1
1b -
Brancher l'alimentation 12 ou 24 Vac/dc sur les
bornes 10, 11, 12. (fig. 2):
borne 10 = + 24 Vac/dc
borne 11 = + 12 Vac/dc
borne 12 = 0
Pag. 21
All manuals and user guides at all-guides.com
3
4
Ph
N
10 11
24
2 -
Brancher les contacts de sortie des relais sur les
bornes correspondantes
(fig. 7):
borne 5 = C relais Vert (RV)
borne 6 = NO relais Vert (RV)
borne 7 = NF relais Rouge (RR)
borne 8 = C relais Rouge (RR)
borne 9 = NO relais Rouge (RR)
3
4
3 -
Brancher le fil d'antenne selon la figure 4.
- si vous connectez une antenne (option) brancher
l'âme sur la borne 13 et la tresse sur la borne 14.
- a défaut, brancher le fil fourni sur la borne 13
4.4 - Fusible
Le fusible F1 est présent uniquement sur le modèle
*P230. Il protège la fiche électronique.
Caractéristique : 315mA.
T H E S M A R T L I V I N G
12
13
14
12 0
+AC-
Fig. 2
7
8
9
5
6
C
NA
NC C
NA
Relais RV
Relais RR
Fig. 3
13 14
Antenne
Fig. 4
