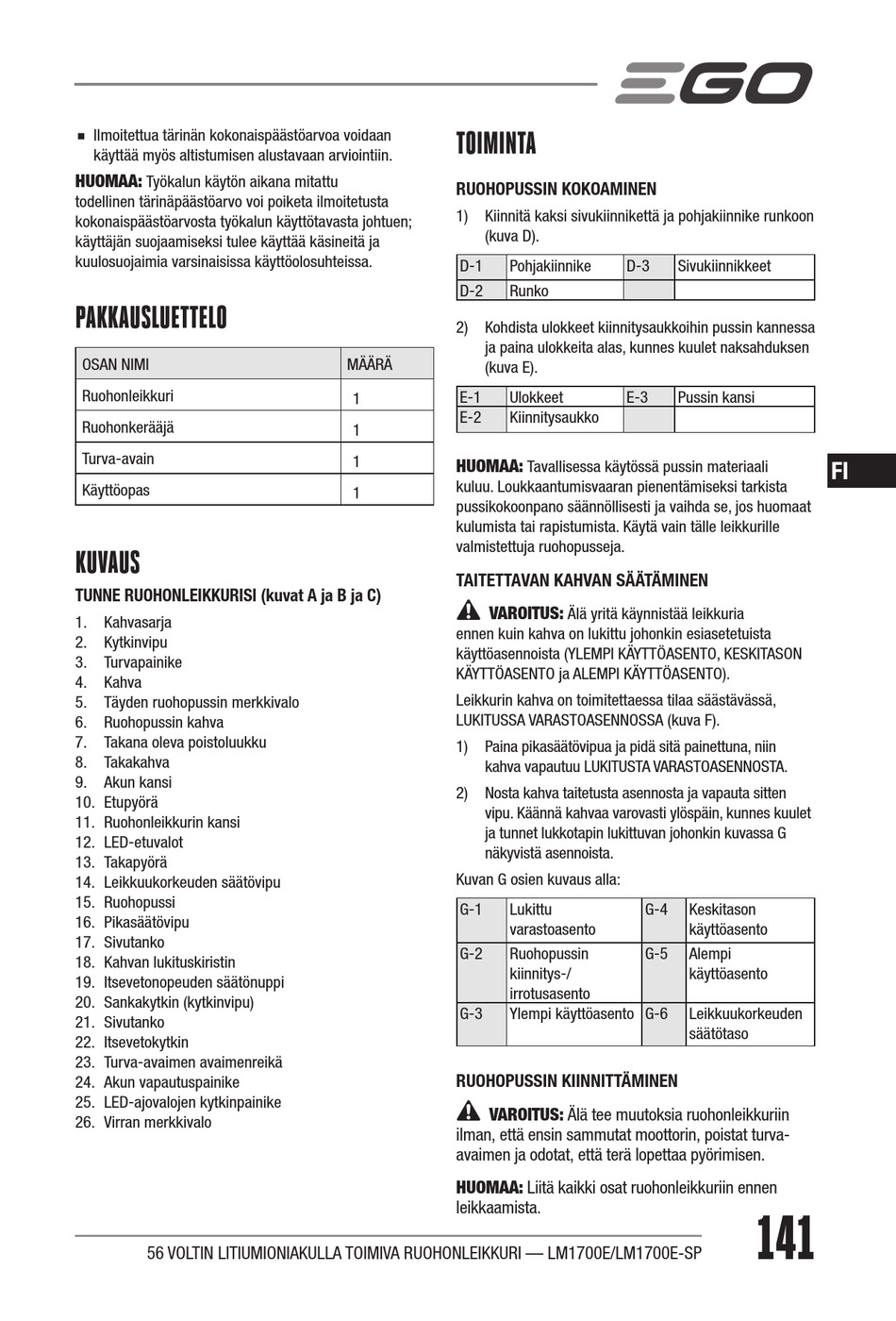

Ilmoitettua tärinän kokonaispäästöarvoa voidaan
käyttää myös altistumisen alustavaan arviointiin.
HUOMAA:
Työkalun käytön aikana mitattu
todellinen tärinäpäästöarvo voi poiketa ilmoitetusta
kokonaispäästöarvosta työkalun käyttötavasta johtuen;
käyttäjän suojaamiseksi tulee käyttää käsineitä ja
kuulosuojaimia varsinaisissa käyttöolosuhteissa.

PAKKAUSLUETTELO

OSAN NIMI
Ruohonleikkuri
Ruohonkerääjä
Turva-avain
Käyttöopas
KUVAUS
TUNNE RUOHONLEIKKURISI (kuvat A ja B ja C)
1. Kahvasarja
2. Kytkinvipu
3. Turvapainike
4. Kahva
5. Täyden ruohopussin merkkivalo
6. Ruohopussin kahva
7. Takana oleva poistoluukku
8. Takakahva
9. Akun kansi
10. Etupyörä
11. Ruohonleikkurin kansi
12. LED-etuvalot
13. Takapyörä
14. Leikkuukorkeuden säätövipu
15. Ruohopussi
16. Pikasäätövipu
17. Sivutanko
18. Kahvan lukituskiristin
19. Itsevetonopeuden säätönuppi
20. Sankakytkin (kytkinvipu)
21. Sivutanko
22. Itsevetokytkin
23. Turva-avaimen avaimenreikä
24. Akun vapautuspainike
25. LED-ajovalojen kytkinpainike
26. Virran merkkivalo
56 VOLTIN LITIUMIONIAKULLA TOIMIVA RUOHONLEIKKURI — LM1700E/LM1700E-SP
TOIMINTA
RUOHOPUSSIN KOKOAMINEN
1) Kiinnitä kaksi sivukiinnikettä ja pohjakiinnike runkoon
(kuva D).
D-1 Pohjakiinnike
D-2 Runko
2) Kohdista ulokkeet kiinnitysaukkoihin pussin kannessa
ja paina ulokkeita alas, kunnes kuulet naksahduksen
MÄÄRÄ
(kuva E).
E-1 Ulokkeet
1
E-2 Kiinnitysaukko
1
1
HUOMAA:
kuluu. Loukkaantumisvaaran pienentämiseksi tarkista
1
pussikokoonpano säännöllisesti ja vaihda se, jos huomaat
kulumista tai rapistumista. Käytä vain tälle leikkurille
valmistettuja ruohopusseja.
TAITETTAVAN KAHVAN SÄÄTÄMINEN
VAROITUS:
ennen kuin kahva on lukittu johonkin esiasetetuista
käyttöasennoista (YLEMPI KÄYTTÖASENTO, KESKITASON
KÄYTTÖASENTO ja ALEMPI KÄYTTÖASENTO).
Leikkurin kahva on toimitettaessa tilaa säästävässä,
LUKITUSSA VARASTOASENNOSSA (kuva F).
1) Paina pikasäätövipua ja pidä sitä painettuna, niin
kahva vapautuu LUKITUSTA VARASTOASENNOSTA.
2) Nosta kahva taitetusta asennosta ja vapauta sitten
vipu. Käännä kahvaa varovasti ylöspäin, kunnes kuulet
ja tunnet lukkotapin lukittuvan johonkin kuvassa G
näkyvistä asennoista.
Kuvan G osien kuvaus alla:
G-1 Lukittu
varastoasento
G-2 Ruohopussin
kiinnitys-/
irrotusasento
G-3 Ylempi käyttöasento G-6
RUOHOPUSSIN KIINNITTÄMINEN
VAROITUS: Älä tee muutoksia ruohonleikkuriin
ilman, että ensin sammutat moottorin, poistat turva-
avaimen ja odotat, että terä lopettaa pyörimisen.
HUOMAA: Liitä kaikki osat ruohonleikkuriin ennen
leikkaamista.
D-3 Sivukiinnikkeet
E-3 Pussin kansi
Tavallisessa käytössä pussin materiaali
Älä yritä käynnistää leikkuria
G-4 Keskitason
käyttöasento
G-5 Alempi
käyttöasento
Leikkuukorkeuden
säätötaso
