NB: Por razões de segurança, o
espaço entre a placa e qualquer
armário acima deve ser de, no mínimo,
760 mm.

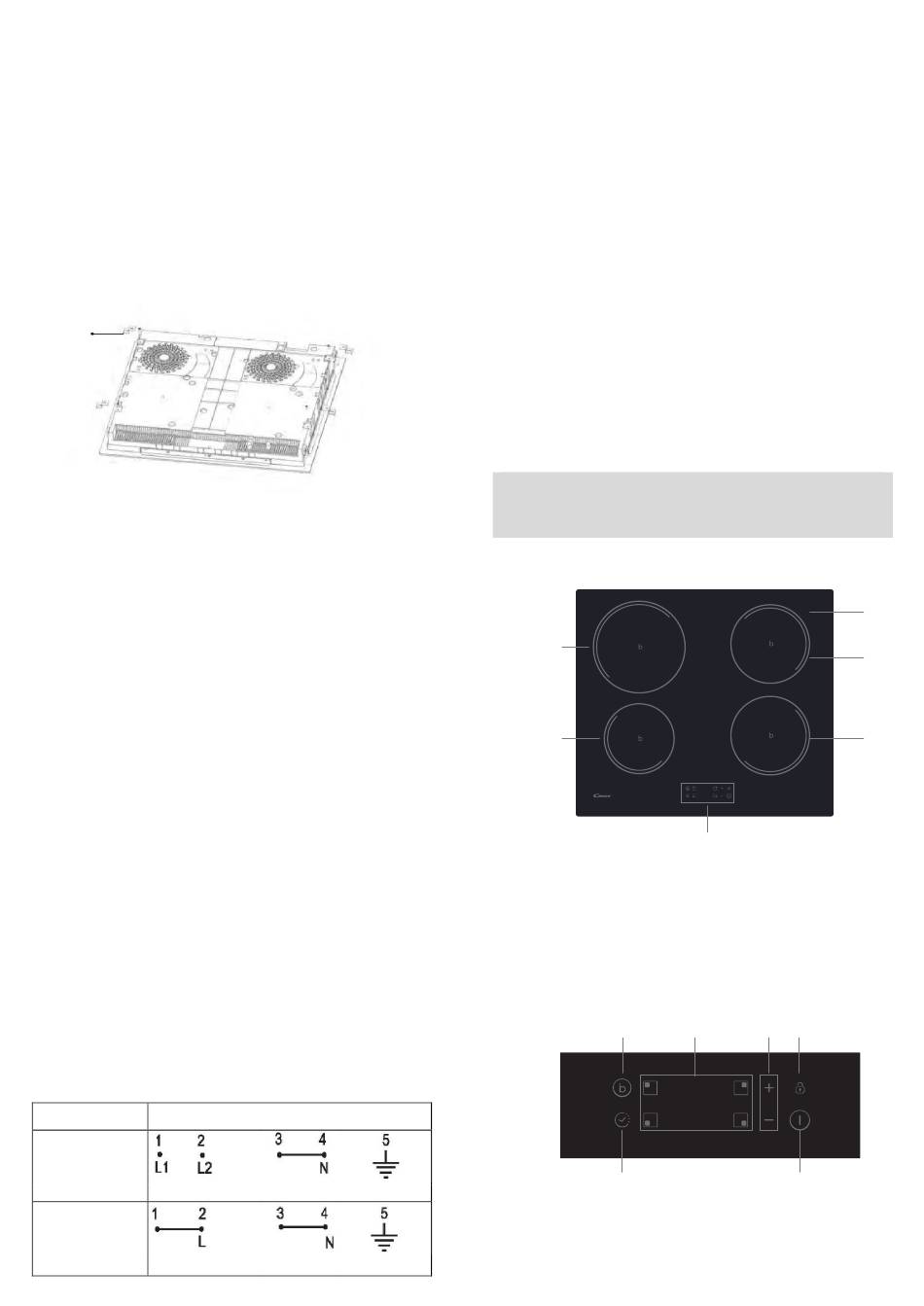

3. Fixe a placa à bancada utilizando os quatro
suportes na base da placa. A posição dos
suportes pode ser ajustada de acordo com
a espessura do topo.
Suporte
Avisos:
(1) A placa de indução deve ser instalada por
uma pessoa devidamente qualificada.
Temos os nossos próprios instaladores
qualificados. Nunca tente instalar o
aparelho sem ajuda qualificada.
(2) A placa de indução não deve ser instalada
sobre frigoríficos, congeladores, máquinas
de lavar louça ou secadores.
(3) A placa de indução deve ser instalada de
modo a que seja possível uma ótima
radiação de calor.
(4) A parede e a área por cima da placa
devem ser capazes de resistir ao calor.
(5) Para evitar qualquer dano, a camada
sanduíche e o adesivo devem ser
resistentes ao calor.
4. Ligação à fonte de alimentação
A tomada deve ser ligada em conformidade
com a norma relevante, com um disjuntor de
um polo. O método de ligação é mostrado na
Figura 3.
Tensão
380-415 V 3N~
Preto/castanho
220-240 V~
Preto e castanho
Figura (3)
Ligação por fio
Azul Amarelo/verde
Azul Amarelo/verde
Se o cabo estiver danificado ou caso seja
necessário substituí-lo, tal deve ser efetuado
por um técnico de pós-venda utilizando as
ferramentas adequadas, de modo a evitar
quaisquer acidentes.
Se o aparelho estiver a ser ligado diretamente à
rede elétrica, deve ser instalado um disjuntor de
um polo com uma folga mínima de 3 mm entre
contactos.
O instalador deve certificar-se de que foi
efetuada a ligação elétrica correta e que cumpre
os regulamentos de segurança.
O cabo não deve ser dobrado ou comprimido.
O cabo deve ser verificado regularmente e
substituído apenas por uma pessoa
devidamente qualificada.
Diagrama da placa de
indução:
2
1
1. Zona com máx. de 1300/1500 W 4. Zona com máx. de 1800/2000 W
2. Zona com máx. de 2300/2600 W 5. Placa de vidro
3. Zona com máx. de 1800/2000 W 6. Painel de controlo
Diagrama esquemático do painel de
3
2
Comando Ligar/Desligar
1.
2. Comando do temporizador
3. Boost
PT-6
6
controlo
4 5 6
1
4. Comando de seleção da zona
de aquecimento
Tecla reguladora da
5.
potência/temporizador
6. Comando de bloqueio de teclas
5
3
4
