Proline Promag E 100 EtherNet/IP
Fernbedienung
Service-Schnittstelle
Endress+Hauser
Via Ethernetbasiertem Feldbus
1

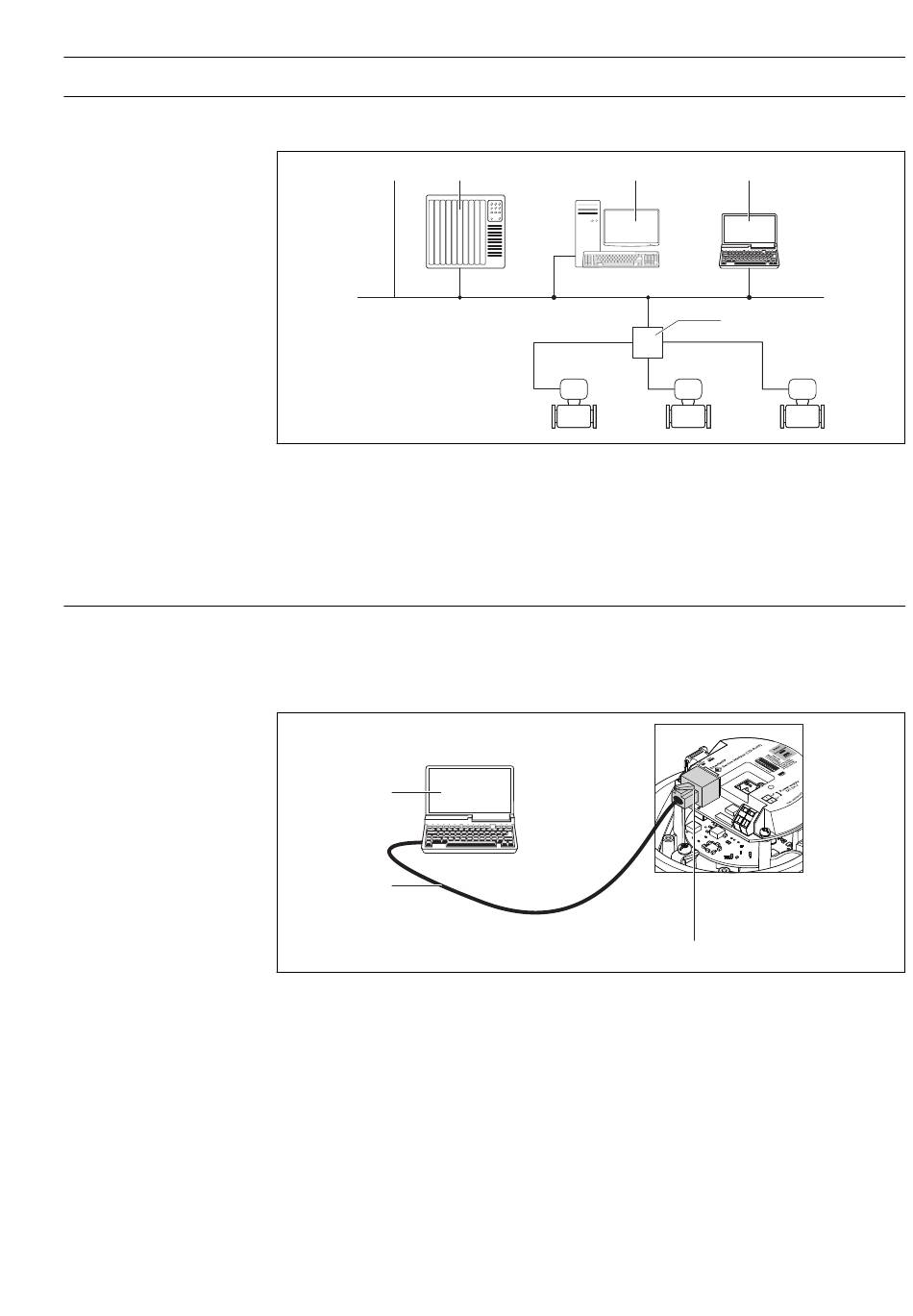

1 Ethernet-Netzwerk
2 Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation)
3 Workstation zur Messgerätbedienung: Mit Add-on-Profil Level 3 für "RSLogix 5000" (Rockwell Automation)
oder mit Electronic Data Sheet (EDS)
4 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit
Bedientool "FieldCare" mit COM DTM "CDI Communication TCP/IP"
5 Ethernet-Switch
Service-Schnittstelle (CDI-RJ45)
EtherNet/IP
2
3
 13 Anschluss bei Bestellmerkmal "Ausgang", Option N: EtherNet/IP
1 Service-Schnittstelle (CDI-RJ45) und EtherNet/IP-Schnittstelle des Messgeräts mit Zugriff auf integrierten
Webserver
2 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit
Bedientool "FieldCare" mit COM DTM "CDI Communication TCP/IP"
3 Standard-Ethernet-Verbindungskabel mit RJ45-Stecker
2
Technische Daten
3 4
5
1
A0016961
A0016940
