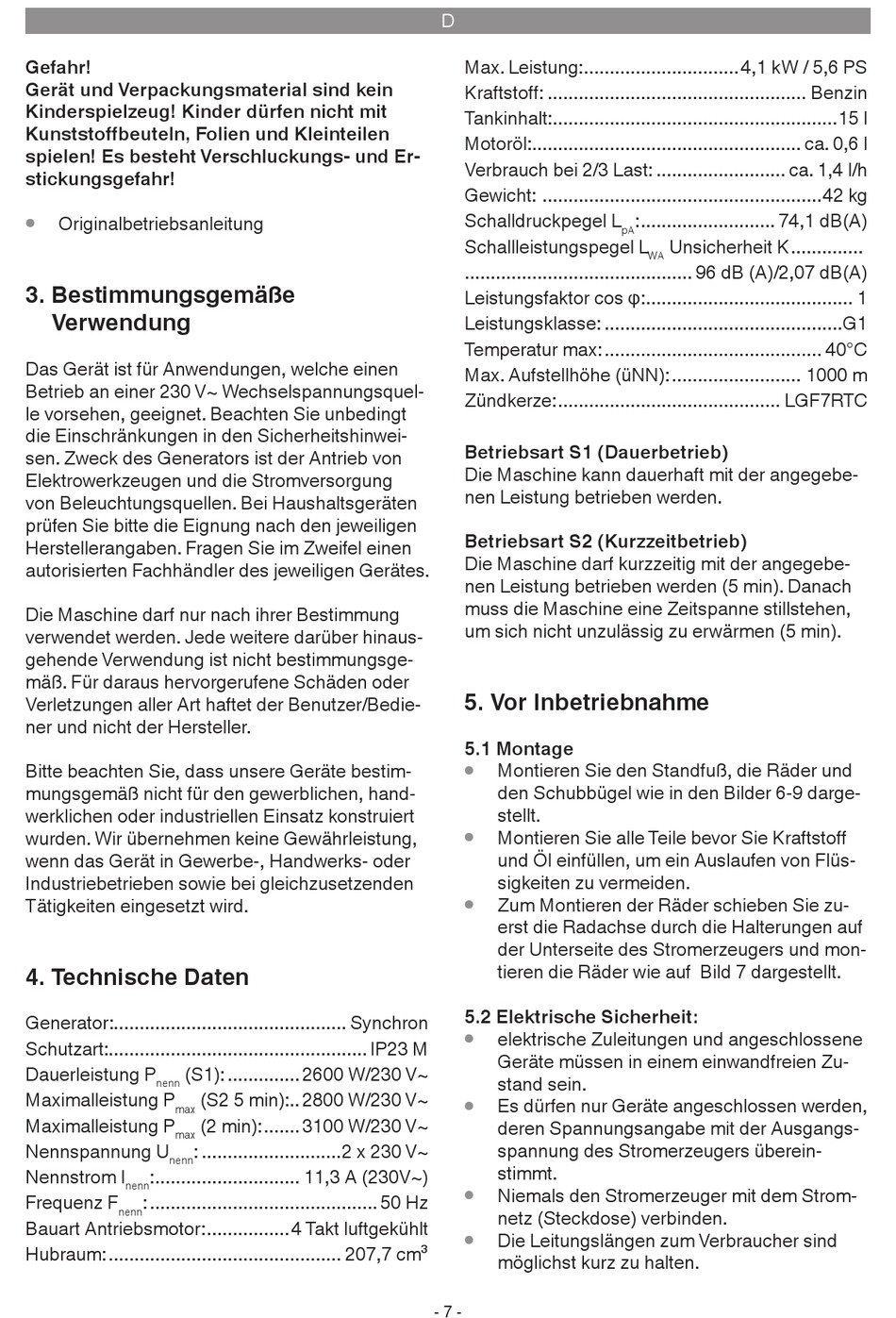

Bestimmungsgemäße Verwendung; Technische Daten; Elektrische Sicherheit - EINHELL TC-PG 3500 W Originalbetriebsanleitung

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
•
Originalbetriebsanleitung
3. Bestimmungsgemäße
Verwendung
Das Gerät ist für Anwendungen, welche einen
Betrieb an einer 230 V~ Wechselspannungsquel-
le vorsehen, geeignet. Beachten Sie unbedingt
die Einschränkungen in den Sicherheitshinwei-
sen. Zweck des Generators ist der Antrieb von
Elektrowerkzeugen und die Stromversorgung
von Beleuchtungsquellen. Bei Haushaltsgeräten
prüfen Sie bitte die Eignung nach den jeweiligen
Herstellerangaben. Fragen Sie im Zweifel einen
autorisierten Fachhändler des jeweiligen Gerätes.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Generator: ............................................. Synchron
Schutzart: .................................................. IP23 M
Dauerleistung P (S1): .............. 2600 W/230 V~
nenn
Maximalleistung P
max
Maximalleistung P
max
Nennspannung U : ...........................2 x 230 V~
nenn
Nennstrom I : ............................ 11,3 A (230V~)
nenn
Frequenz F : ............................................ 50 Hz
nenn
Bauart Antriebsmotor: ................ 4 Takt luftgekühlt
Hubraum: ............................................. 207,7 cm³
(S2 5 min): .. 2800 W/230 V~
(2 min): ....... 3100 W/230 V~
D
Max. Leistung: .............................. 4,1 kW / 5,6 PS
Kraftstoff : .................................................. Benzin
Tankinhalt: .......................................................15 l
Motoröl: .................................................... ca. 0,6 l
Verbrauch bei 2/3 Last: ......................... ca. 1,4 l/h
Gewicht: ......................................................42 kg
Schalldruckpegel L
Schallleistungspegel L
............................................ 96 dB (A)/2,07 dB(A)
Leistungsfaktor cos Ê: ........................................ 1
Leistungsklasse: ..............................................G1
Temperatur max: .......................................... 40°C
Max. Aufstellhöhe (üNN): ......................... 1000 m
Zündkerze: ........................................... LGF7RTC
Betriebsart S1 (Dauerbetrieb)
Die Maschine kann dauerhaft mit der angegebe-
nen Leistung betrieben werden.
Betriebsart S2 (Kurzzeitbetrieb)
Die Maschine darf kurzzeitig mit der angegebe-
nen Leistung betrieben werden (5 min). Danach
muss die Maschine eine Zeitspanne stillstehen,
um sich nicht unzulässig zu erwärmen (5 min).
5. Vor Inbetriebnahme
5.1 Montage
•
Montieren Sie den Standfuß, die Räder und
den Schubbügel wie in den Bilder 6-9 darge-
stellt.
•
Montieren Sie alle Teile bevor Sie Kraftstoff
und Öl einfüllen, um ein Auslaufen von Flüs-
sigkeiten zu vermeiden.
•
Zum Montieren der Räder schieben Sie zu-
erst die Radachse durch die Halterungen auf
der Unterseite des Stromerzeugers und mon-
tieren die Räder wie auf Bild 7 dargestellt.

5.2 Elektrische Sicherheit:

•
elektrische Zuleitungen und angeschlossene
Geräte müssen in einem einwandfreien Zu-
stand sein.
•
Es dürfen nur Geräte angeschlossen werden,
deren Spannungsangabe mit der Ausgangs-
spannung des Stromerzeugers überein-
stimmt.
•
Niemals den Stromerzeuger mit dem Strom-
netz (Steckdose) verbinden.
•
Die Leitungslängen zum Verbraucher sind
möglichst kurz zu halten.
- 7 -
: .......................... 74,1 dB(A)
pA
Unsicherheit K ..............
WA
