HMI
2.3 Aufbau
2.3.1 Übersicht

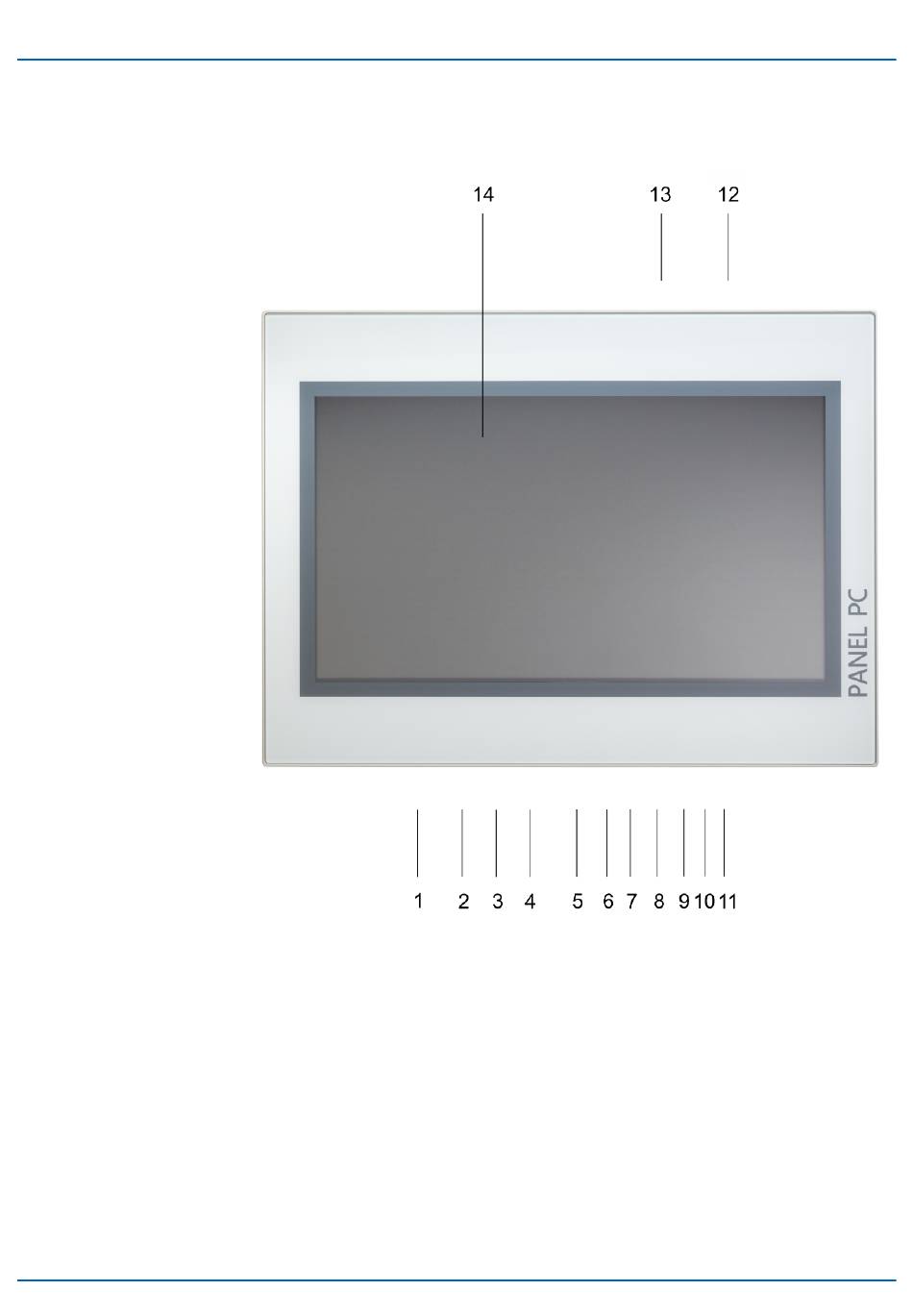

Frontansicht
HB160 | PPC | 67S-RTP0 | de | 22-22
1
Anschluss für Spannungsversorgung (DC 12-30V)
2
VGA-Schnittstelle
3
Reset Button
4
RS232/RS422/RS485-Schnittstelle COM 2
5
RS232/RS422/RS485-Schnittstelle COM 1
6
USB-A-Schnittstelle USB 3.0
7
2x USB-A-Schnittstelle USB 2.0
8
RJ45-Buchse für Ethernet-Kommunikation LAN 2
9
RJ45-Buchse für Ethernet-Kommunikation LAN 1
10 2-Pin-Anschluss für Fernnetzschalter
11 3,5mm Audio Line out
12 Netzschalter (Taster)
13 Steckplatz für CFast Speicherkarte
14 Display mit berührempfindlichem Bereich (Touch Screen)
Hardwarebeschreibung
Aufbau > Übersicht
