Einsatz Panel PC
Anbindung an ein SPS-System

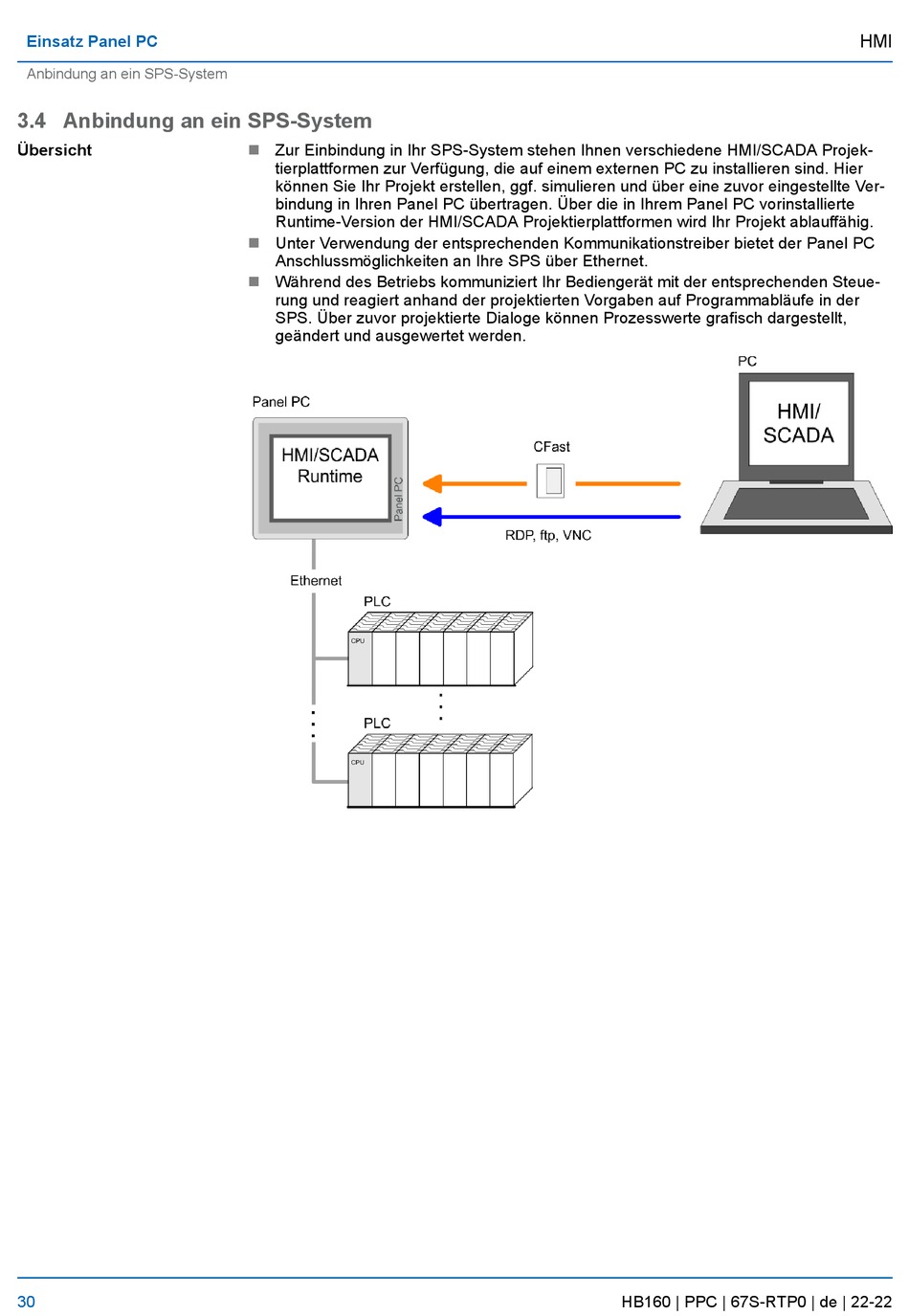

3.4 Anbindung an ein SPS-System
Übersicht
30
n
Zur Einbindung in Ihr SPS-System stehen Ihnen verschiedene HMI/SCADA Projek-
tierplattformen zur Verfügung, die auf einem externen PC zu installieren sind. Hier
können Sie Ihr Projekt erstellen, ggf. simulieren und über eine zuvor eingestellte Ver-
bindung in Ihren Panel PC übertragen. Über die in Ihrem Panel PC vorinstallierte
Runtime-Version der HMI/SCADA Projektierplattformen wird Ihr Projekt ablauffähig.
n
Unter Verwendung der entsprechenden Kommunikationstreiber bietet der Panel PC
Anschlussmöglichkeiten an Ihre SPS über Ethernet.
n
Während des Betriebs kommuniziert Ihr Bediengerät mit der entsprechenden Steue-
rung und reagiert anhand der projektierten Vorgaben auf Programmabläufe in der
SPS. Über zuvor projektierte Dialoge können Prozesswerte grafisch dargestellt,
geändert und ausgewertet werden.
HB160 | PPC | 67S-RTP0 | de | 22-22
