Hardwarebeschreibung
Maße

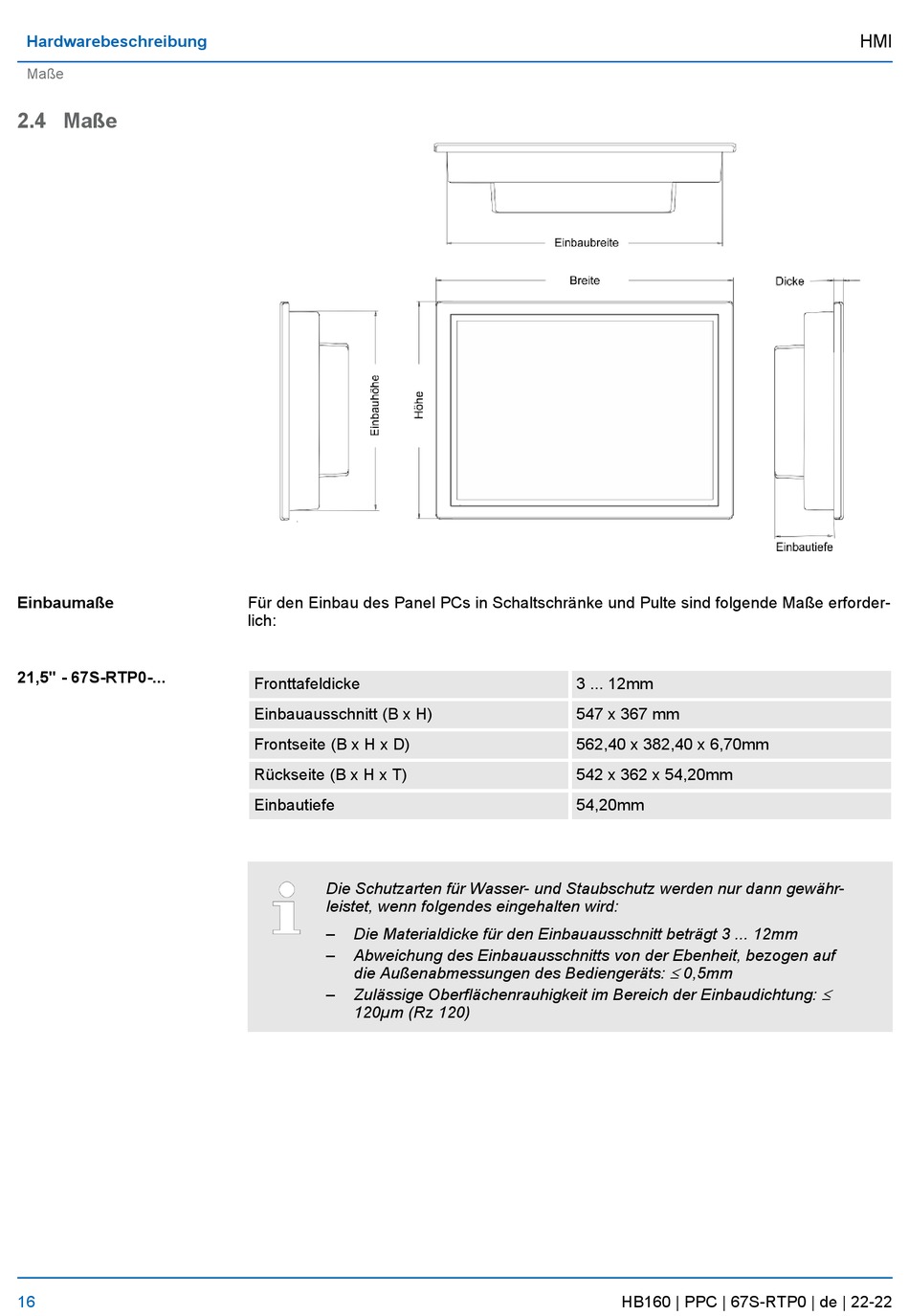

2.4 Maße
Einbaumaße
21,5" - 67S-RTP0-...
16
Für den Einbau des Panel PCs in Schaltschränke und Pulte sind folgende Maße erforder-
lich:
Fronttafeldicke
Einbauausschnitt (B x H)
Frontseite (B x H x D)
Rückseite (B x H x T)
Einbautiefe
Die Schutzarten für Wasser- und Staubschutz werden nur dann gewähr-
leistet, wenn folgendes eingehalten wird:
–
Die Materialdicke für den Einbauausschnitt beträgt 3 ... 12mm
–
Abweichung des Einbauausschnitts von der Ebenheit, bezogen auf
die Außenabmessungen des Bediengeräts:
–
Zulässige Oberflächenrauhigkeit im Bereich der Einbaudichtung:
120µm (Rz 120)
3 ... 12mm
547 x 367 mm
562,40 x 382,40 x 6,70mm
542 x 362 x 54,20mm
54,20mm
£ 0,5mm
HB160 | PPC | 67S-RTP0 | de | 22-22
