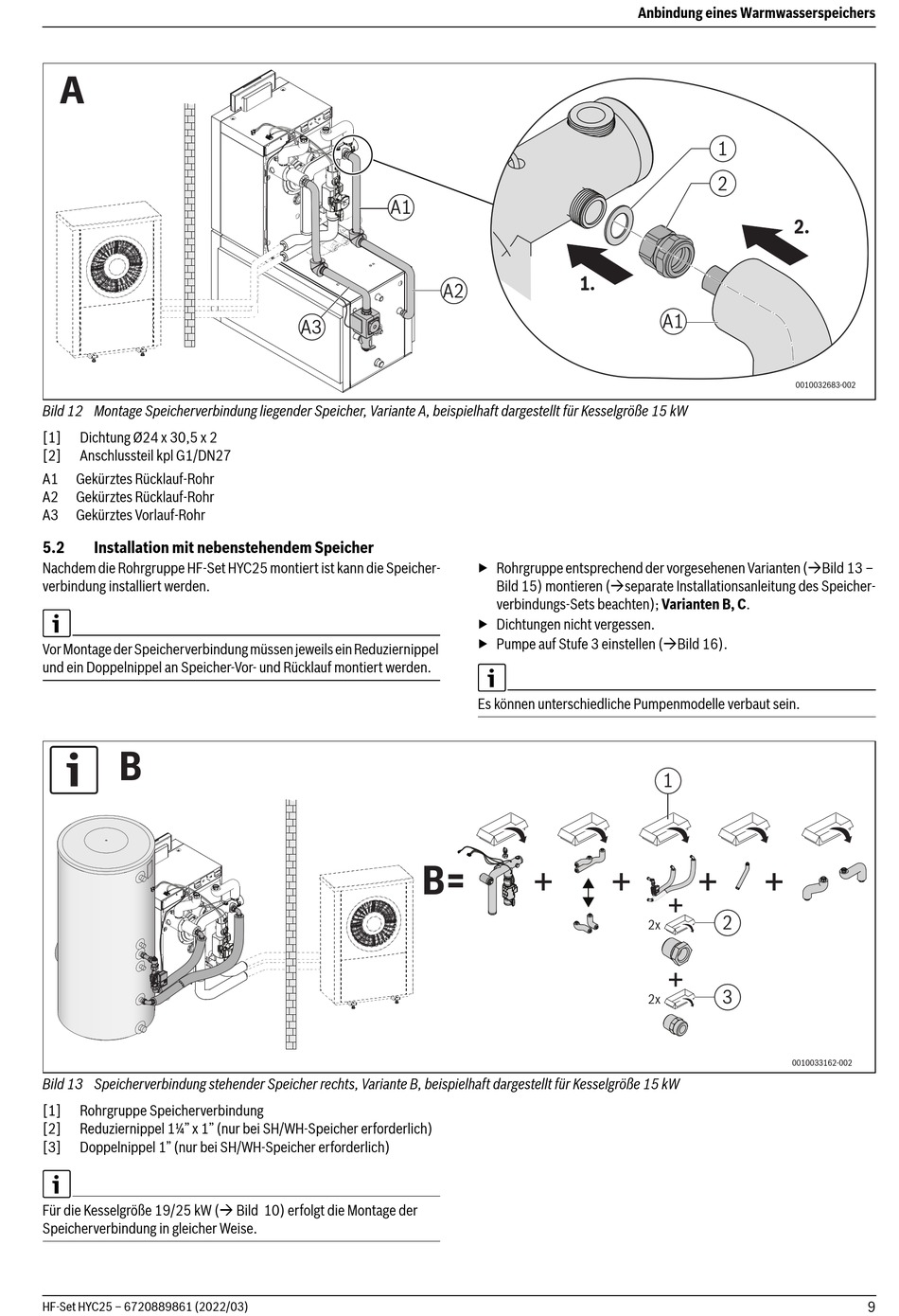

Bild 12 Montage Speicherverbindung liegender Speicher, Variante A, beispielhaft dargestellt für Kesselgröße 15 kW
[1] Dichtung Ø24 x 30,5 x 2
[2] Anschlussteil kpl G1/DN27
A1 Gekürztes Rücklauf-Rohr
A2 Gekürztes Rücklauf-Rohr
A3 Gekürztes Vorlauf-Rohr
5.2

Installation mit nebenstehendem Speicher

Nachdem die Rohrgruppe HF-Set HYC25 montiert ist kann die Speicher-
verbindung installiert werden.
Vor Montage der Speicherverbindung müssen jeweils ein Reduziernippel
und ein Doppelnippel an Speicher-Vor- und Rücklauf montiert werden.
B
Bild 13 Speicherverbindung stehender Speicher rechts, Variante B, beispielhaft dargestellt für Kesselgröße 15 kW
[1] Rohrgruppe Speicherverbindung
[2] Reduziernippel 1¼" x 1" (nur bei SH/WH-Speicher erforderlich)
[3] Doppelnippel 1" (nur bei SH/WH-Speicher erforderlich)
Für die Kesselgröße 19/25 kW ( Bild 10) erfolgt die Montage der
Speicherverbindung in gleicher Weise.
