Montage Rohrgruppe HF-Set HYC25

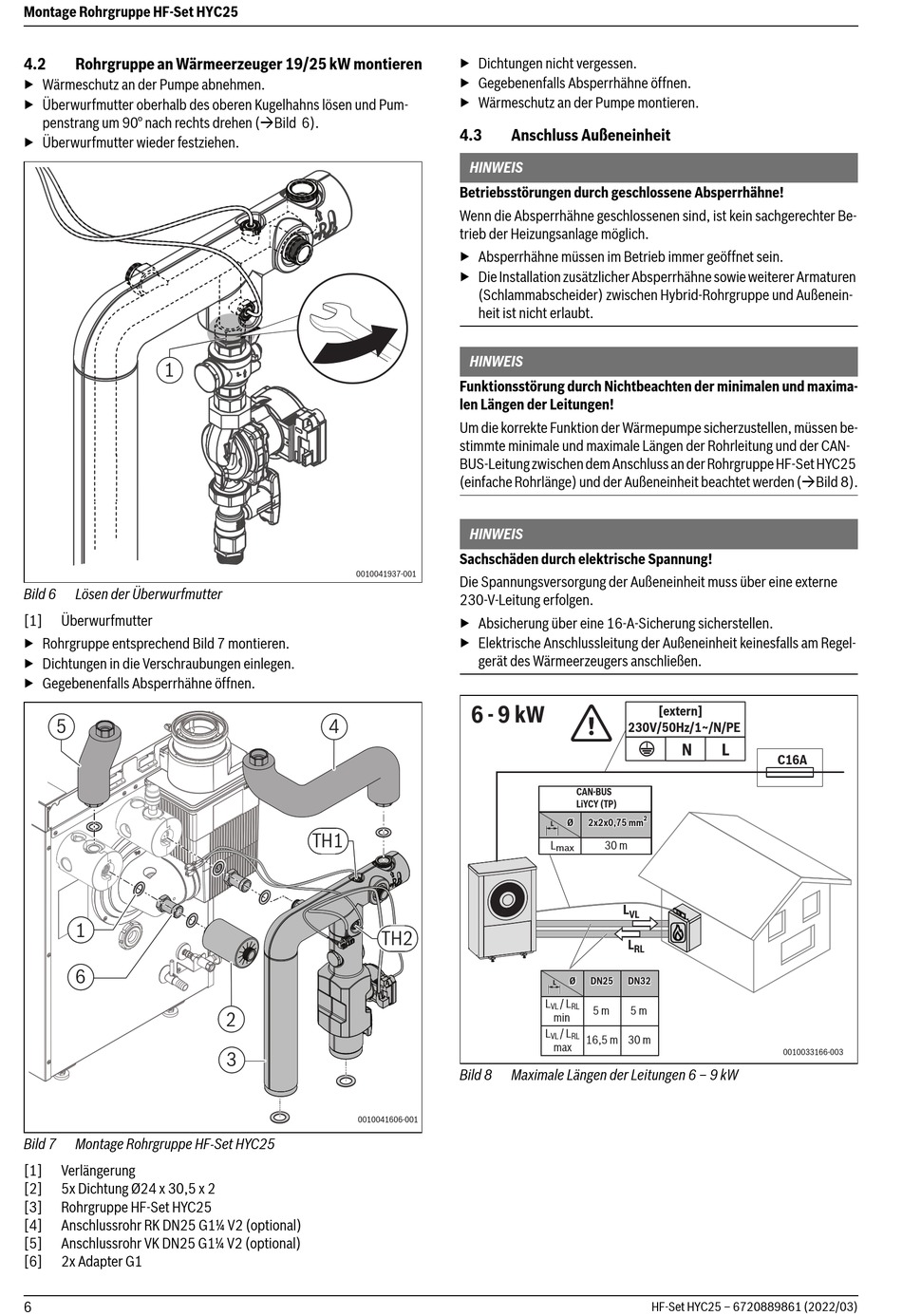

4.2 Rohrgruppe an Wärmeerzeuger 19/25 kW montieren
▶ Wärmeschutz an der Pumpe abnehmen.
▶ Überwurfmutter oberhalb des oberen Kugelhahns lösen und Pum-
penstrang um 90° nach rechts drehen (Bild 6).
▶ Überwurfmutter wieder festziehen.
1
Bild 6 Lösen der Überwurfmutter
[1] Überwurfmutter
▶ Rohrgruppe entsprechend Bild 7 montieren.
▶ Dichtungen in die Verschraubungen einlegen.
▶ Gegebenenfalls Absperrhähne öffnen.
5
1
6
Bild 7 Montage Rohrgruppe HF-Set HYC25
[1] Verlängerung
[2] 5x Dichtung Ø24 x 30,5 x 2
[3] Rohrgruppe HF-Set HYC25
[4] Anschlussrohr RK DN25 G1¼ V2 (optional)
[5] Anschlussrohr VK DN25 G1¼ V2 (optional)
[6] 2x Adapter G1
6
4
TH1
TH2
2
3
▶ Dichtungen nicht vergessen.
▶ Gegebenenfalls Absperrhähne öffnen.
▶ Wärmeschutz an der Pumpe montieren.
4.3 Anschluss Außeneinheit
HINWEIS
Betriebsstörungen durch geschlossene Absperrhähne!
Wenn die Absperrhähne geschlossenen sind, ist kein sachgerechter Be-
trieb der Heizungsanlage möglich.
▶ Absperrhähne müssen im Betrieb immer geöffnet sein.
▶ Die Installation zusätzlicher Absperrhähne sowie weiterer Armaturen
(Schlammabscheider) zwischen Hybrid-Rohrgruppe und Außenein-
heit ist nicht erlaubt.
HINWEIS
Funktionsstörung durch Nichtbeachten der minimalen und maxima-
len Längen der Leitungen!
Um die korrekte Funktion der Wärmepumpe sicherzustellen, müssen be-
stimmte minimale und maximale Längen der Rohrleitung und der CAN-
BUS-Leitung zwischen dem Anschluss an der Rohrgruppe HF-Set HYC25
(einfache Rohrlänge) und der Außeneinheit beachtet werden (Bild 8).
HINWEIS
Sachschäden durch elektrische Spannung!
Die Spannungsversorgung der Außeneinheit muss über eine externe
230-V-Leitung erfolgen.
▶ Absicherung über eine 16-A-Sicherung sicherstellen.
▶ Elektrische Anschlussleitung der Außeneinheit keinesfalls am Regel-
gerät des Wärmeerzeugers anschließen.
6 - 9 kW
230V/50Hz/1~/N/PE
CAN-BUS CAN-BUS CAN-BUS
LiYCY (TP) LiYCY (TP) LiYCY (TP)
Ø Ø 2x2x0,75 mm 2x2x0,75 mm 2x2x0,75 mm
L
L 30 m
max
L
VL
L
Ø Ø DN25 DN25 DN25 DN32 DN32 DN32
L
L / L
VL RL
5 m 5 m
min
L / L
VL RL
16,5 m 30 m
max
Bild 8 Maximale Längen der Leitungen 6 – 9 kW
[extern]
N L
C16A
2 2 2
RL
0010033166-003
HF-Set HYC25 – 6720889861 (2022/03)
